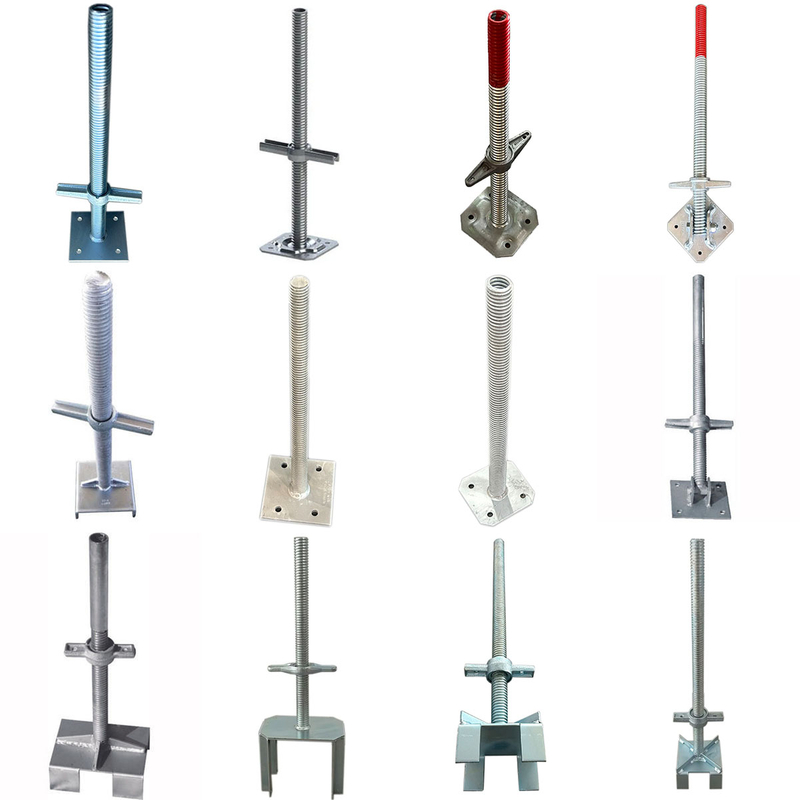

قاعدة السقالات جاك

قابل للتعديل سقالة قاعدة جاك / قاعدة جاك المسمار

الدعم الأرضي الصلب والمجوف للخدمة الشاقة لأنظمة السقالات

توفر من EK Scaffolding رافعات القاعدة القابلة للتعديل تنظيمًا دقيقًا للارتفاع وأقصى توزيع للوزن على مواقع البناء غير المستوية. تضمن الخيوط المدرفلة على البارد والتشطيب المجلفن بالغمس الساخن متانة الموقع المستمرة تحت الأحمال الشديدة.

• الامتثال للمعايير : EN74-1 / BS1139 / AS/NZS 1576

• نوع الجذع : قضيب فولاذي صلب / أنبوب فولاذي مجوف غير ملحوم

• تشطيب السطح : مجلفن بالغمس الساخن / مجلفن بالكهرباء / مطلي

• ملاءمة النظام : متوافق مع أنظمة توصيل Ringlock وKwikstage وCuplock والإطار والأنبوب

المواصفات الفنية

المزايا الرئيسية

1. الخيوط المدرفلة على البارد الدقيقة

• تتيح خطوة الخيط المدرفلة على البارد المستمرة حركة الجوز بسلاسة حتى عند تلوثها بملاط الخرسانة أو الأوساخ.

2. اللحام الهيكلي المتميز

• يضمن الاتصال الملحوم بالروبوت بزاوية 360 درجة بين الجذع ولوحة القاعدة عدم حدوث أي فشل في القص الهيكلي تحت الأحمال الثقيلة.

3. الجلفنة المقاومة للتآكل

• تحمي طبقة الجلفنة بالغمس الساخن (> 80 ميكرومتر) من الصدأ في مواقع العمل الرطبة أو الساحلية أو الكيميائية.

4. هامش أمان عالي للحمل

• تم تصميمه لاجتياز اختبارات التدمير الصارمة، مما يوفر عامل أمان يتجاوز لوائح سلامة البناء القياسية.

عملية التصنيع والإنتاج

للتأكد من أن كل مقبس أساسي يوفر سعة تحميل متسقة ووظائف دقيقة، تلتزم EK Scaffolding بعملية تصنيع موحدة وسلسة:

• اختيار المواد الخام

  • يستخدم الفولاذ الهيكلي Q235 / Q345 عالي الجودة (أنابيب فولاذية غير ملحومة أو قضيب فولاذي صلب) لضمان مقاومة فائقة للضغط من المصدر.

• خيوط ملفوفة على البارد دقيقة

  • يستبدل قطع الخيوط التقليدية بتقنية الدرفلة على البارد المتقدمة . وهذا يحافظ على استمرارية الألياف المعدنية، مما يؤدي إلى سطح أملس وزيادة قوة التعب بنسبة تزيد عن 20%..

• اللحام الآلي بالروبوت

  • يتم لحام الوصلة بين القضيب اللولبي ولوحة القاعدة 150×150 مم باستخدام نظام لحام آلي آلي 360 درجة ، مما يضمن لحام موحد وكامل الاختراق ويزيل اللحام البارد أو البقع المفقودة.

• الجلفنة بالغمس الساخن وتشطيب الأسطح

  • بعد التخليل الحمضي وإزالة الصدأ، يتم غمر المكونات في حمام الزنك المصهور بدرجة حرارة 450 درجة مئوية للجلفنة بالغمس الساخن (متوسط ​​سمك طلاء الزنك > 80 ميكرومتر)، مما يشكل طبقة متينة من سبائك الزنك والحديد مقاومة للتآكل.

• تركيب خيط دقيق وتجميع الجوز

  • مقترنة بصواميل حديد الدكتايل عالية المتانة، تخضع كل وحدة لاختبار اللولبة الناعمة قبل مغادرة المصنع لمنع التشويش من ملاط ​​الخرسانة في مواقع العمل.

مراقبة الجودة والتفتيش

تحتفظ EK Scaffolding بمختبر اختبار مجهز بالكامل وسير عمل فحص صارم لضمان معدل نجاح بنسبة 100%:

• اختبار الضغط النهائي : يتم اختيار العينات عشوائيًا لاختبار الحمل المدمر لضمان وصول حمل العمل الآمن (SWL) إلى 40 كيلو نيوتن إلى 100+ كيلو نيوتن (يستوفي عامل أمان 2.0x).

• اختبار سمك الطلاء المجلفن : يتم التحقق من سمك الطلاء دفعة تلو الأخرى باستخدام أجهزة قياس رقمية لضمان الحماية من الصدأ على المدى الطويل.

• فحص اللحام غير الإتلافي لدرزات اللحام : يتم إجراء اختبارات الشد غير المدمرة واكتشاف العيوب على الأوامر الهيكلية الحرجة للتحقق من سلامة اللحام بين الجذع ولوحة القاعدة.

• فحص الأبعاد ودرجة الخيط : يتم التحكم بشكل صارم في تفاوتات درجة الخيط لضمان التوافق السلس مع أنظمة السقالات العالمية المختلفة.

التطبيقات

• أساسات السقالات المعيارية : دعم أساسي لأبراج السقالات بنظام Ringlock وKwikstage.

• المساندة والشدات : دعم قوالب صب الخرسانة الثقيلة وهياكل دعم الحزم.

• البناء الصناعي : أحواض بناء السفن، وتجديد النفط والغاز، وأرصفة الجسور، وسقالات محطات الطاقة.

معرض المصنع والشهادة

التعليمات

س1: ما الفرق بين الرافعات ذات القاعدة الصلبة والمجوفة؟

توفر الرافعات ذات القاعدة الصلبة أقصى سعة تحميل للخدمة الشاقة (مثالية للدعم الثقيل والأبراج الشاهقة)، في حين أن الرافعات الأساسية المجوفة أخف وزنًا وأكثر فعالية من حيث التكلفة وأسهل في النقل دون التضحية بمعايير الامتثال.

س 2: هل يمكن لشركة EK Scaffolding تخصيص أبعاد الرافعة الأساسية بناءً على رسومات المشروع؟

نعم. باعتبارنا شركة مصنعة لـ OEM/ODM، يمكننا تصنيع أقطار جذعية مخصصة، وسمك لوحة القاعدة، وأطوال الخيوط، وعلامات العلامة التجارية وفقًا لمتطلباتك الهندسية الدقيقة.

هل تحتاج إلى مواصفات مخصصة أو أسعار المصنع بالجملة؟ اتصل بفريقنا الهندسي اليوم للحصول على الكتالوجات الفنية وشهادات اختبار المطاحن (MTC) وعروض أسعار FOB/CIF.
