مزود بارز لسقالات رينجوك

Nanjing Ek Metalwork Co. ، Ltd. هي المورد الرئيسي لمواد السقالات Ringlock. من خلال مراقبة جودة صارمة ، قدمنا المزيد من العميل في العالم لمدة 10 سنوات ، حيث يوفرون مكونات سقالات عالية الجودة للمشاريع التي تتراوح من السكن والصناعي إلى التجاري.

تتوفر مجموعة كاملة الحجم من المكونات والملحقات ذات الصلة لتلبية احتياجات كل مشروع وتطبيق. تم تصميم مكونات نظام السقالات Ringlock مسبقًا باستخدام وصلات متكاملة عالية القوة تعمل على تبسيط عملية التجميع وتقليل العمالة. يتم تصنيع جميع أجزاء نظام Ringlock وفقًا لمعايير الجودة العالية باستخدام الفولاذ عالي الجودة.

بغض النظر عن المكونات العادية أو المخصصة التي تبحث عنها ، ستجد أفضل حل لاحتياجاتك.

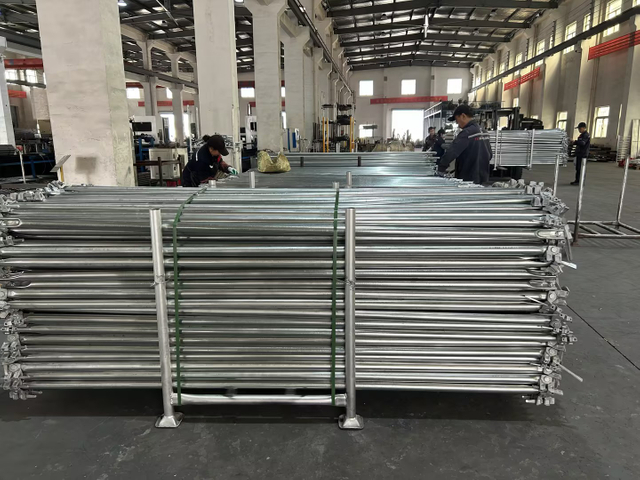

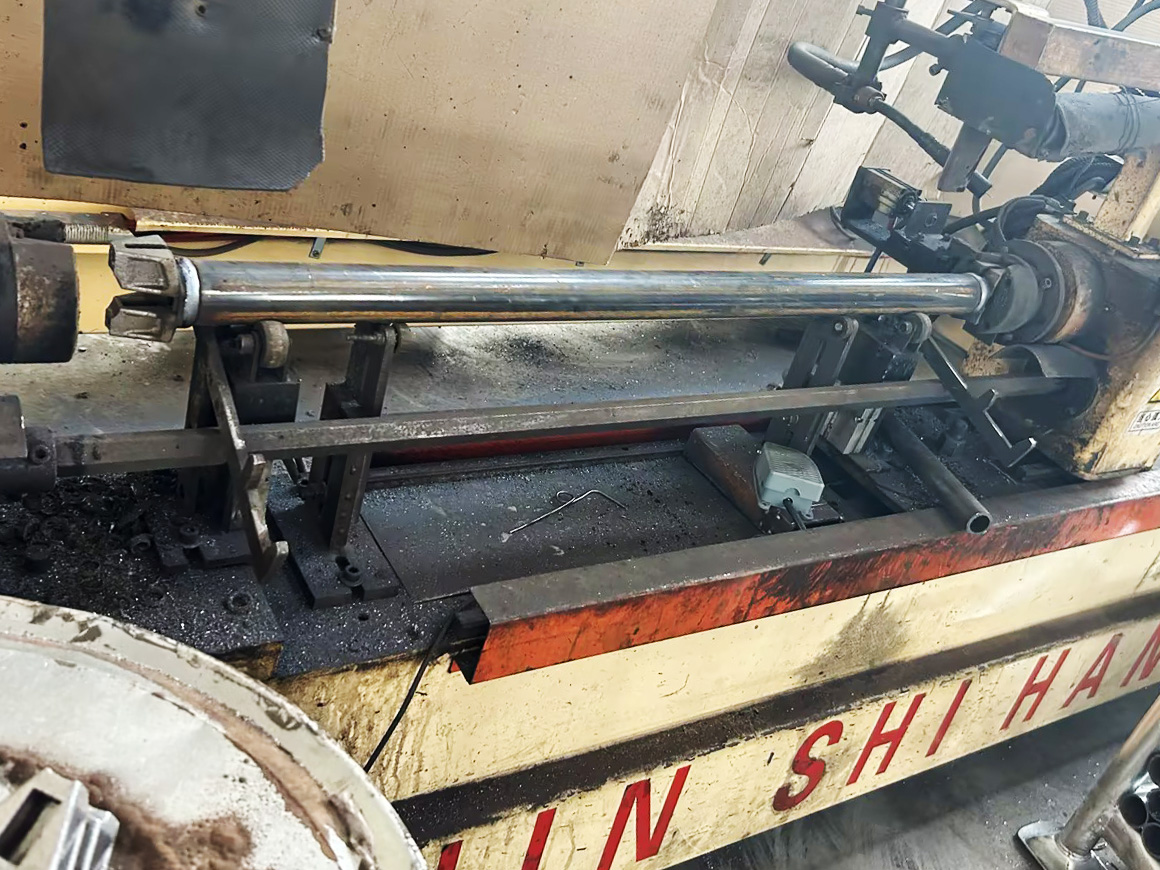

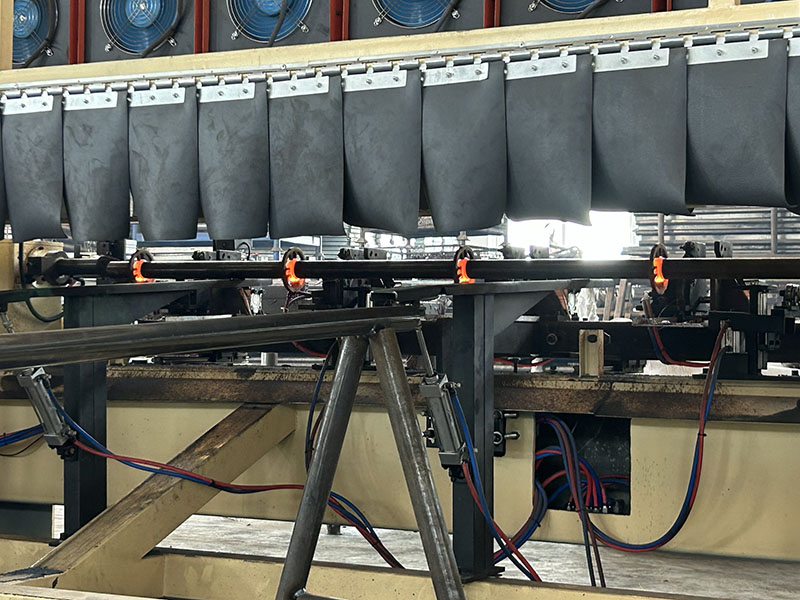

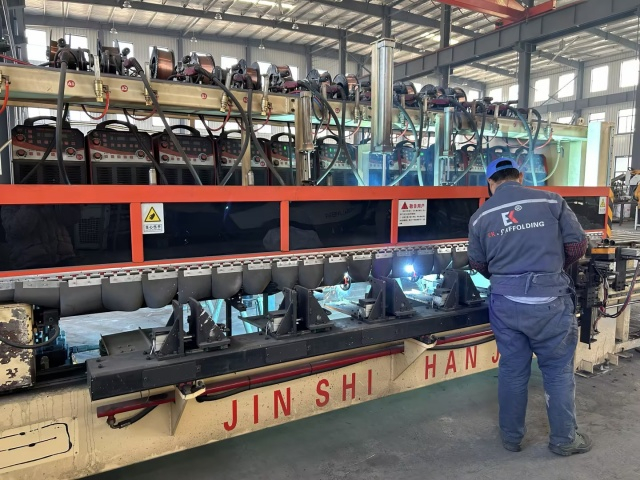

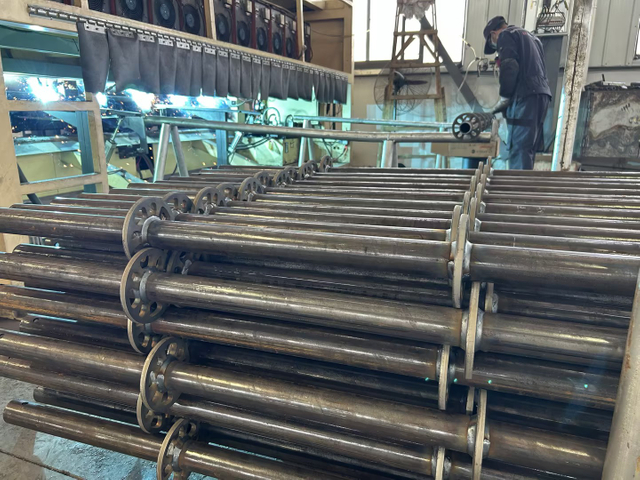

اللحام التلقائي لسقالات رينجلوك

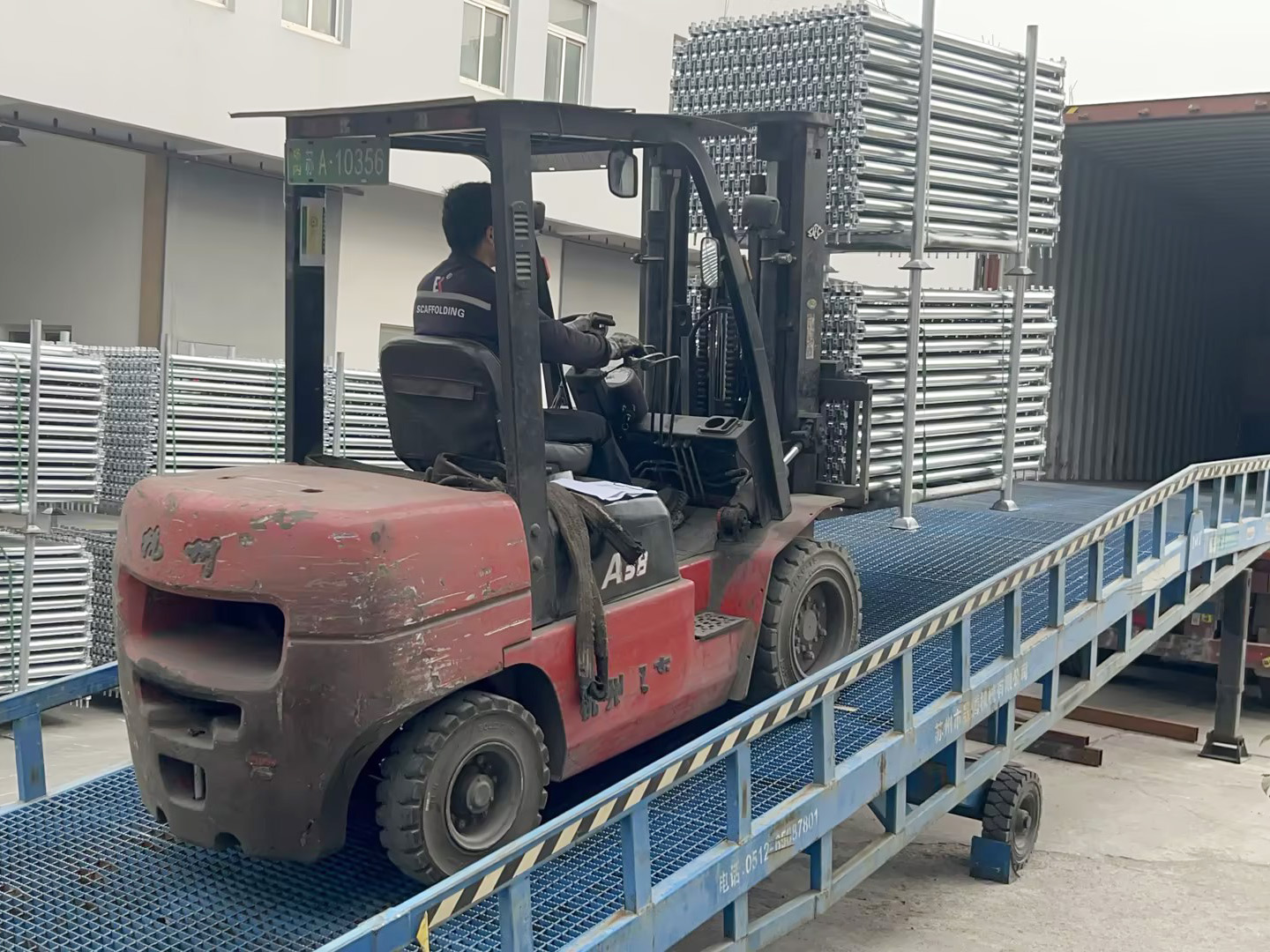

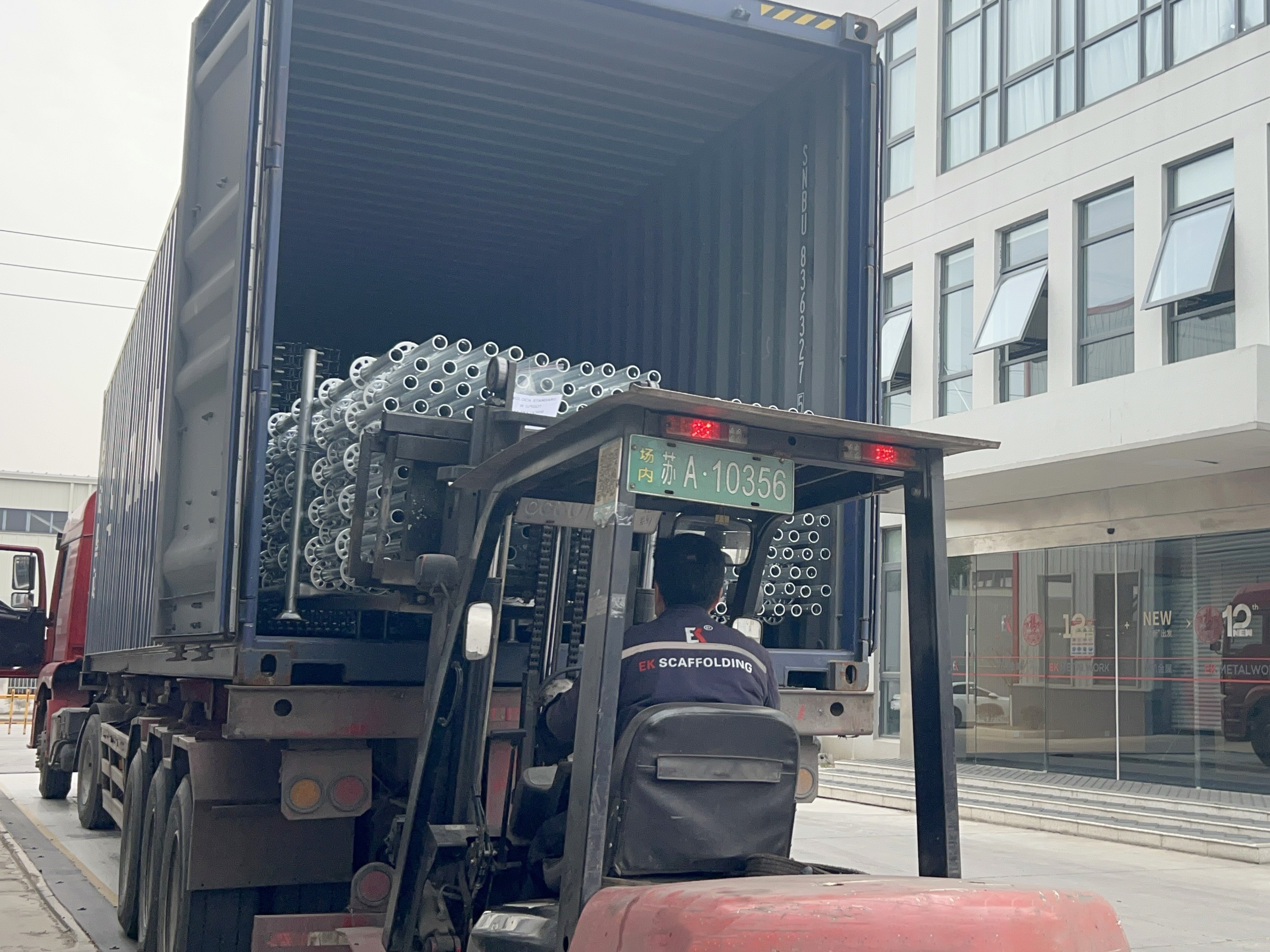

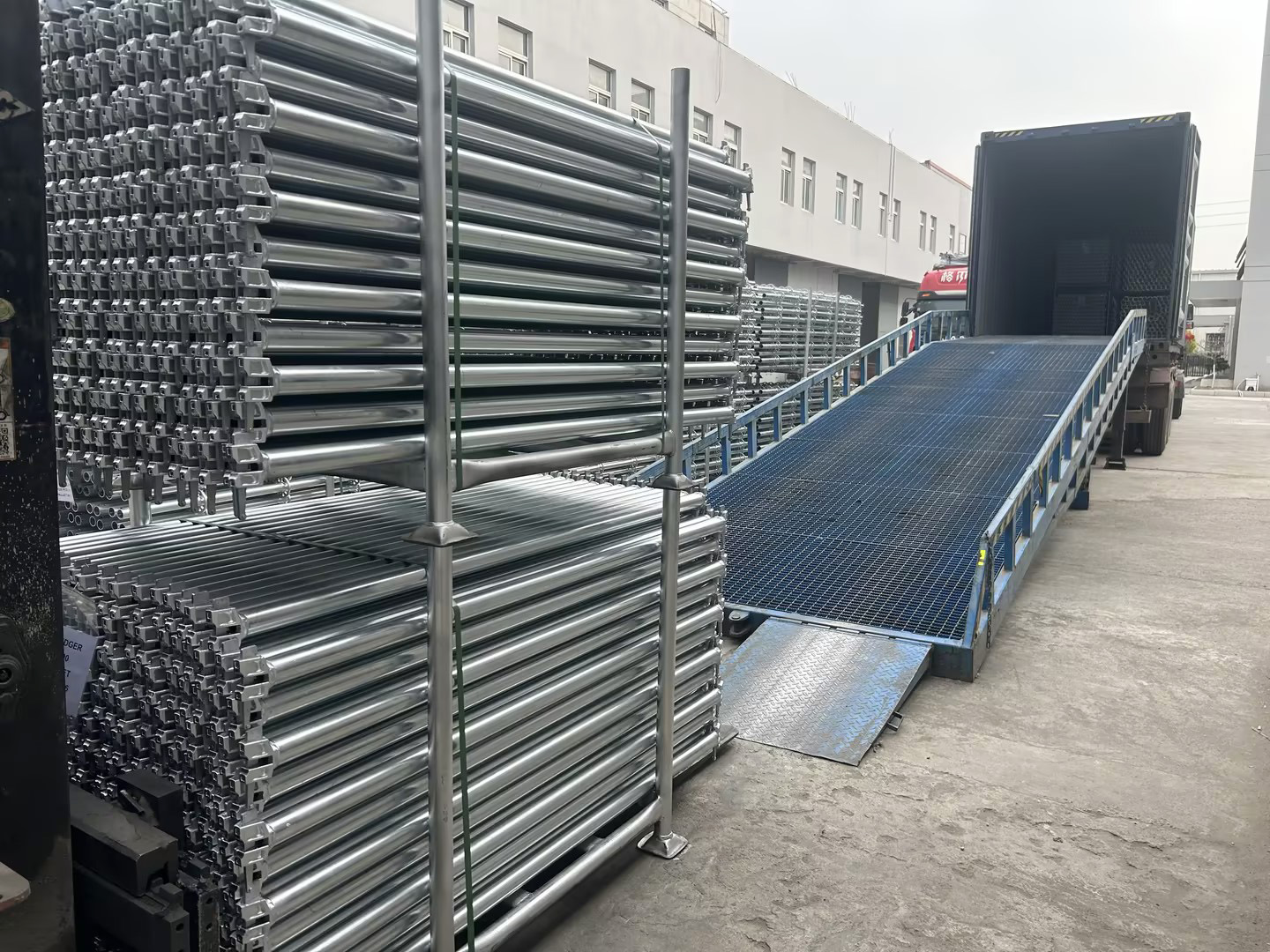

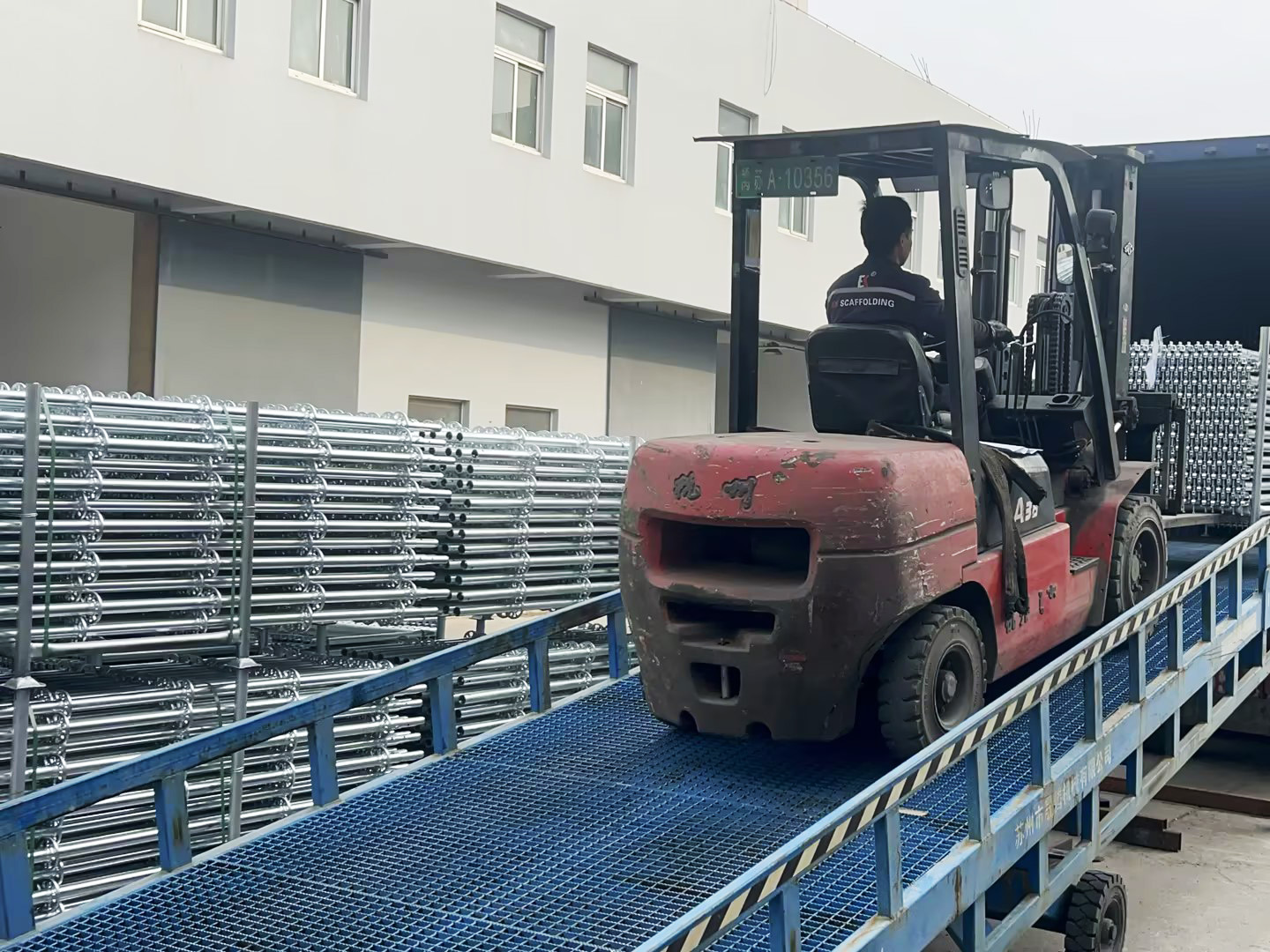

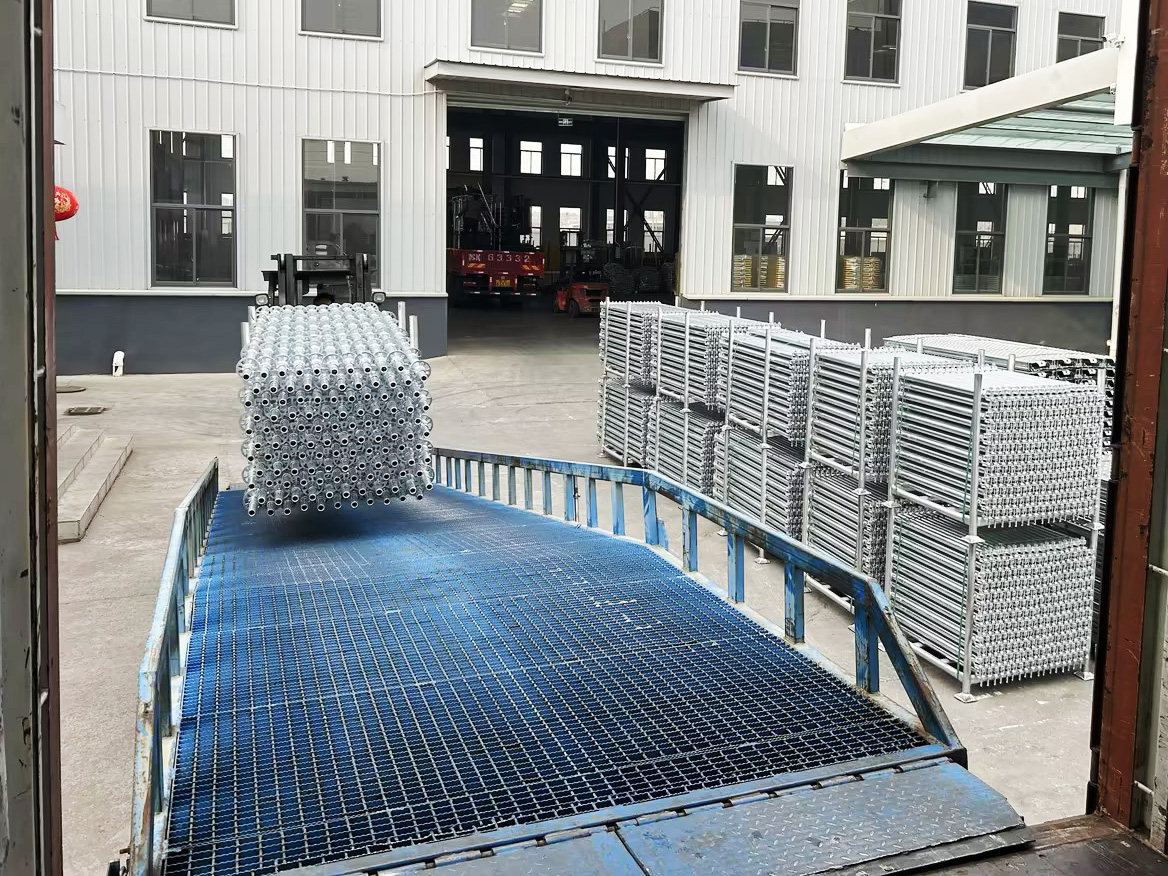

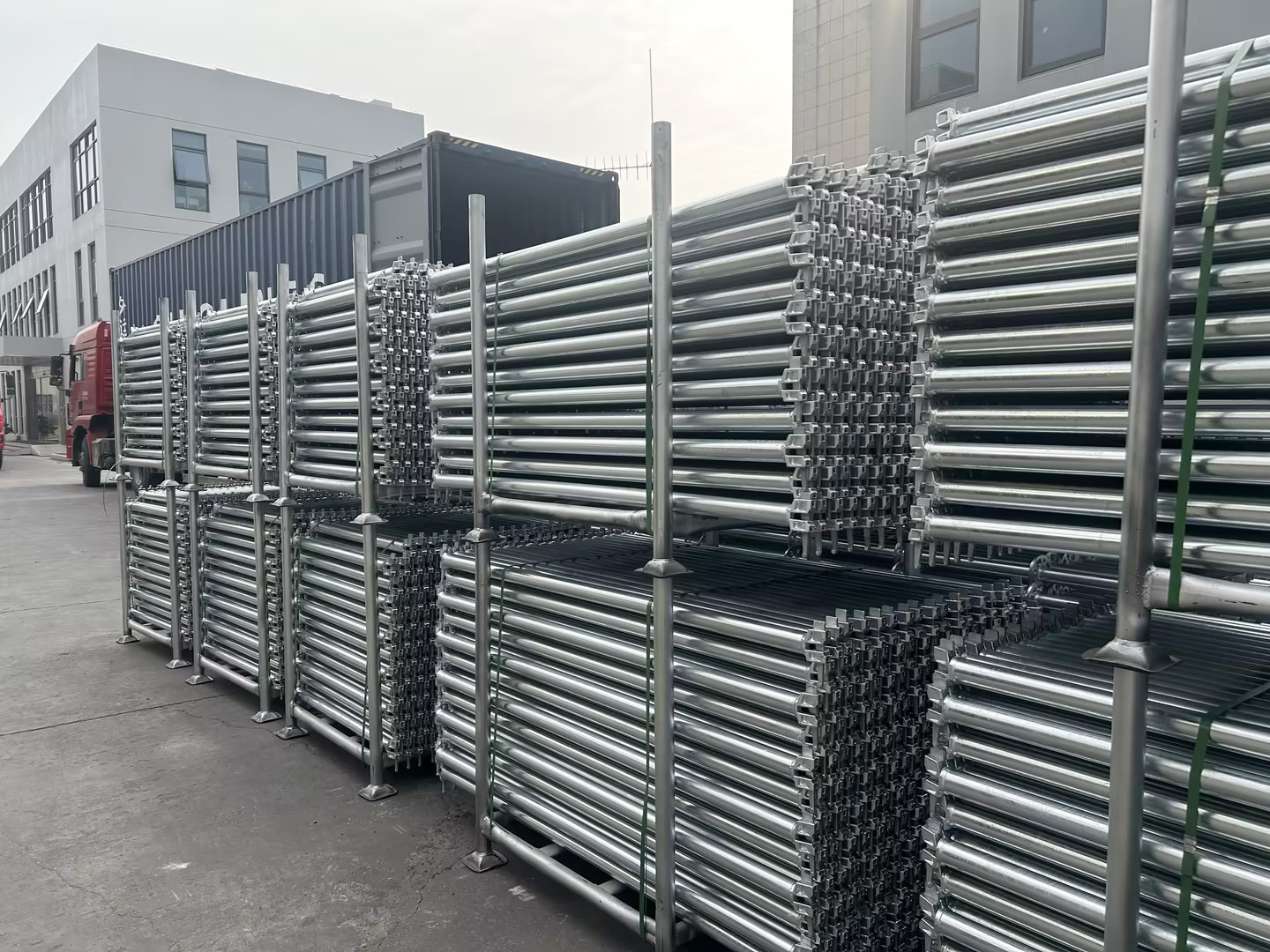

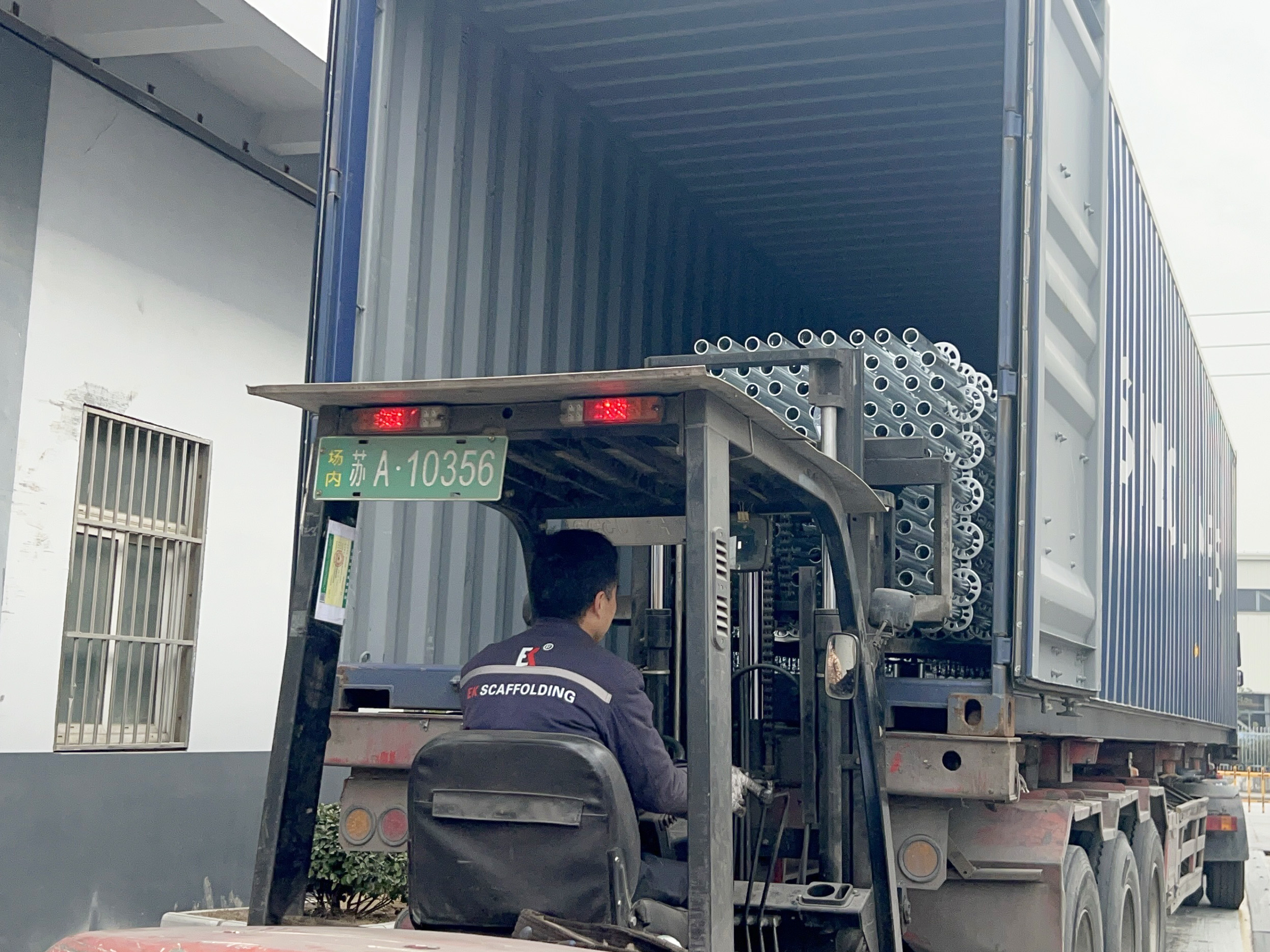

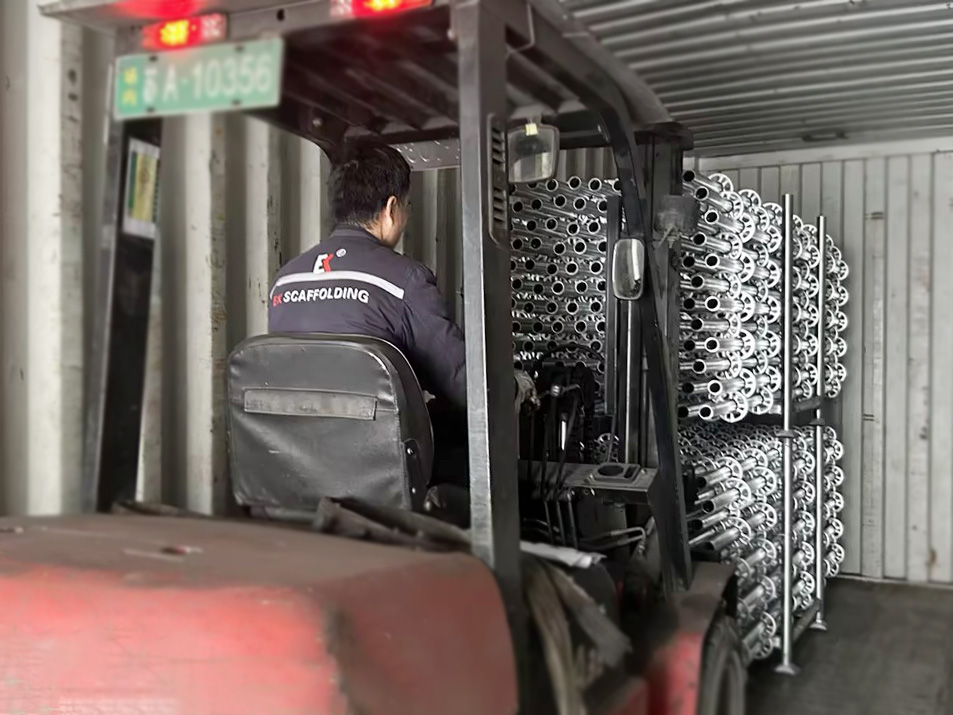

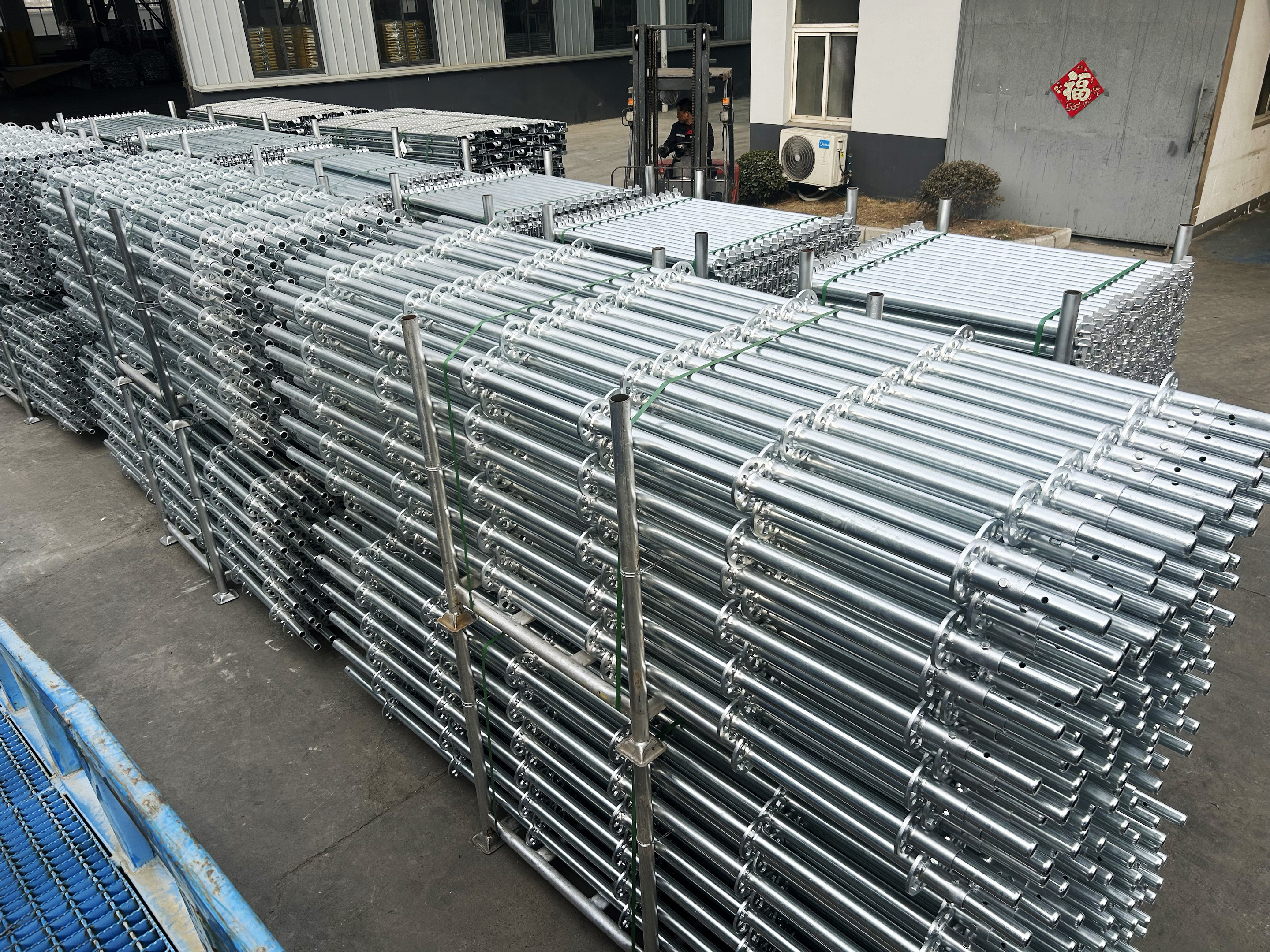

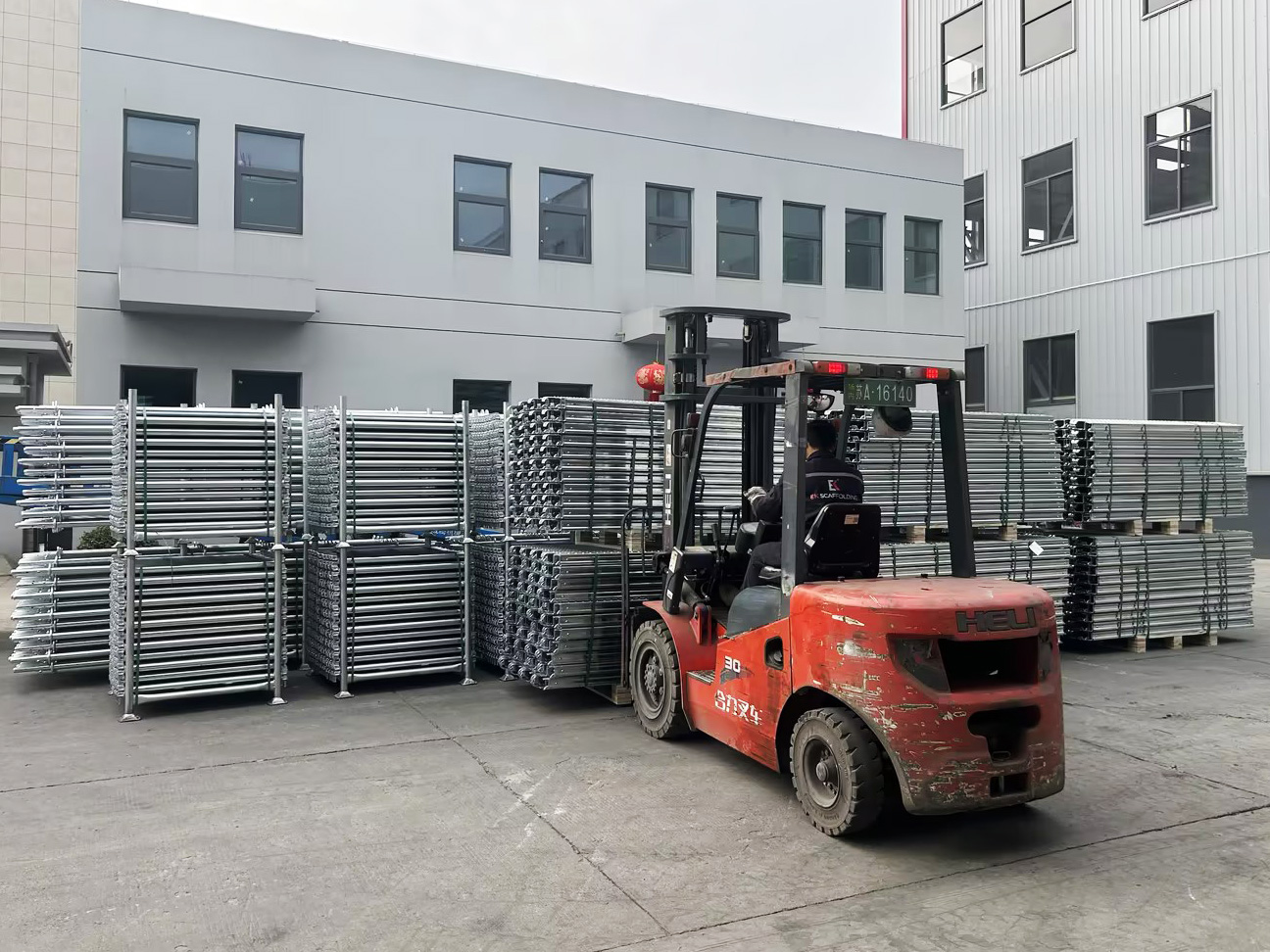

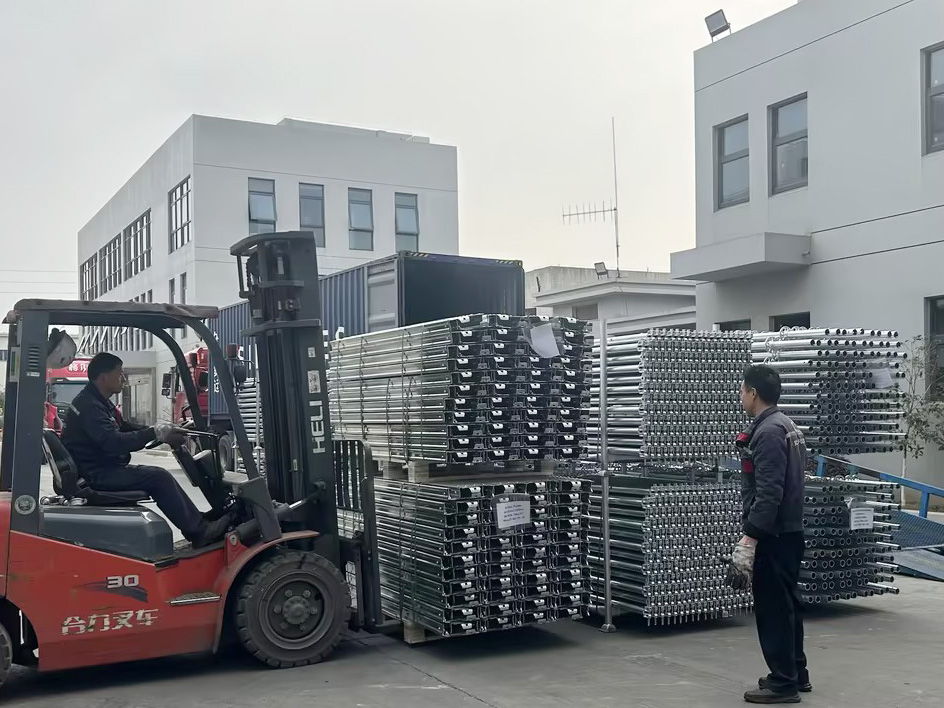

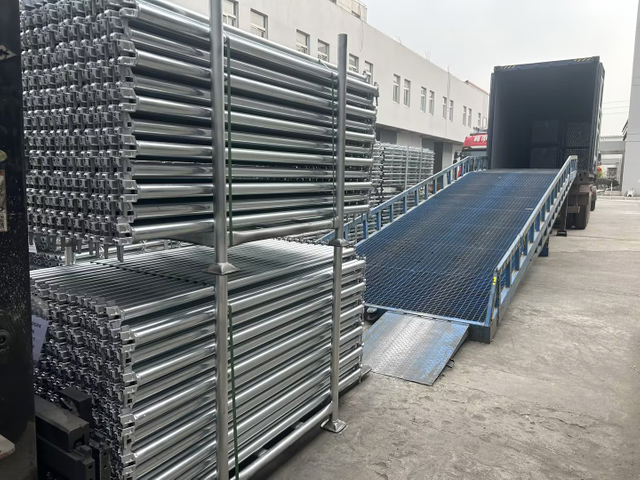

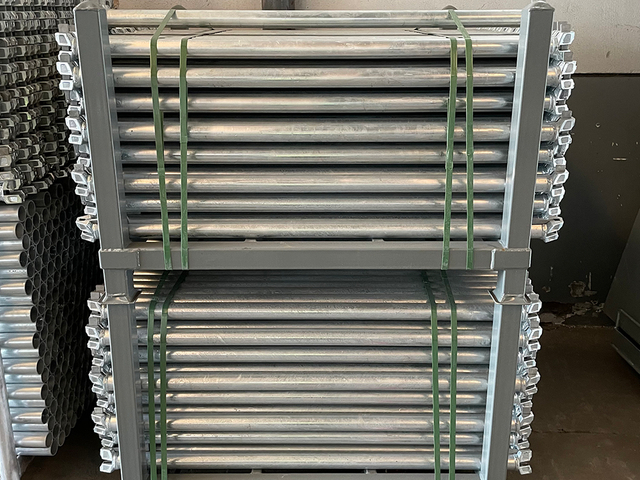

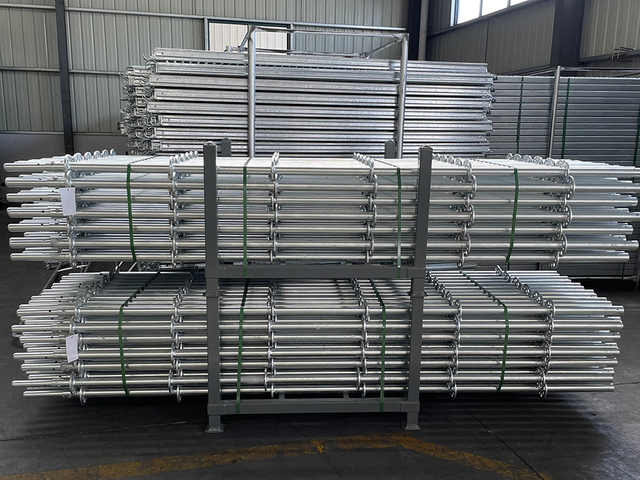

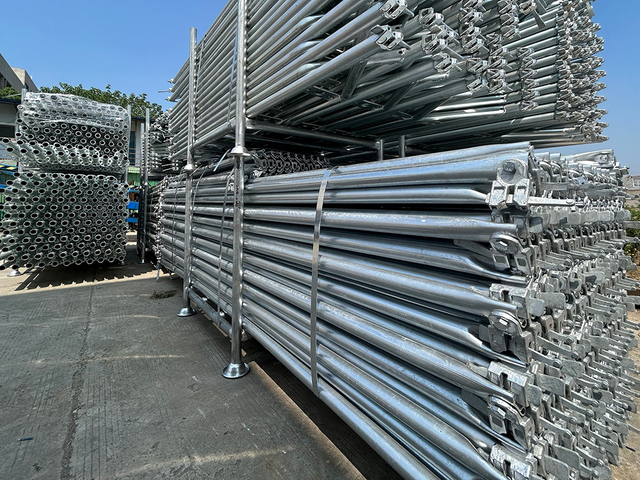

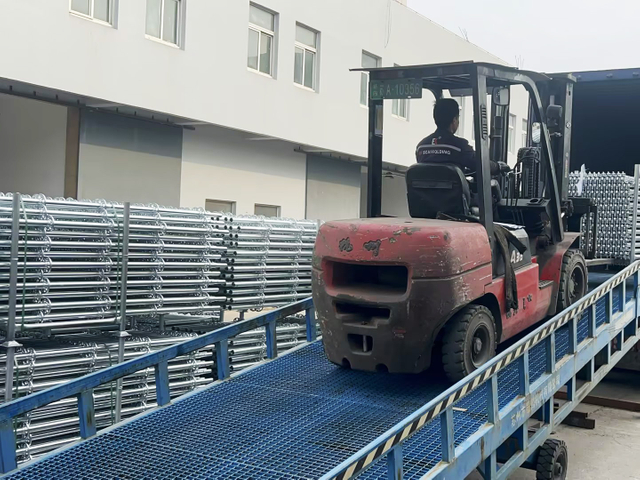

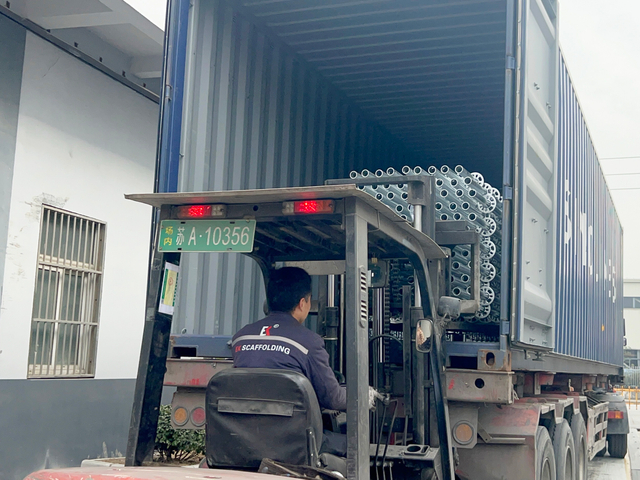

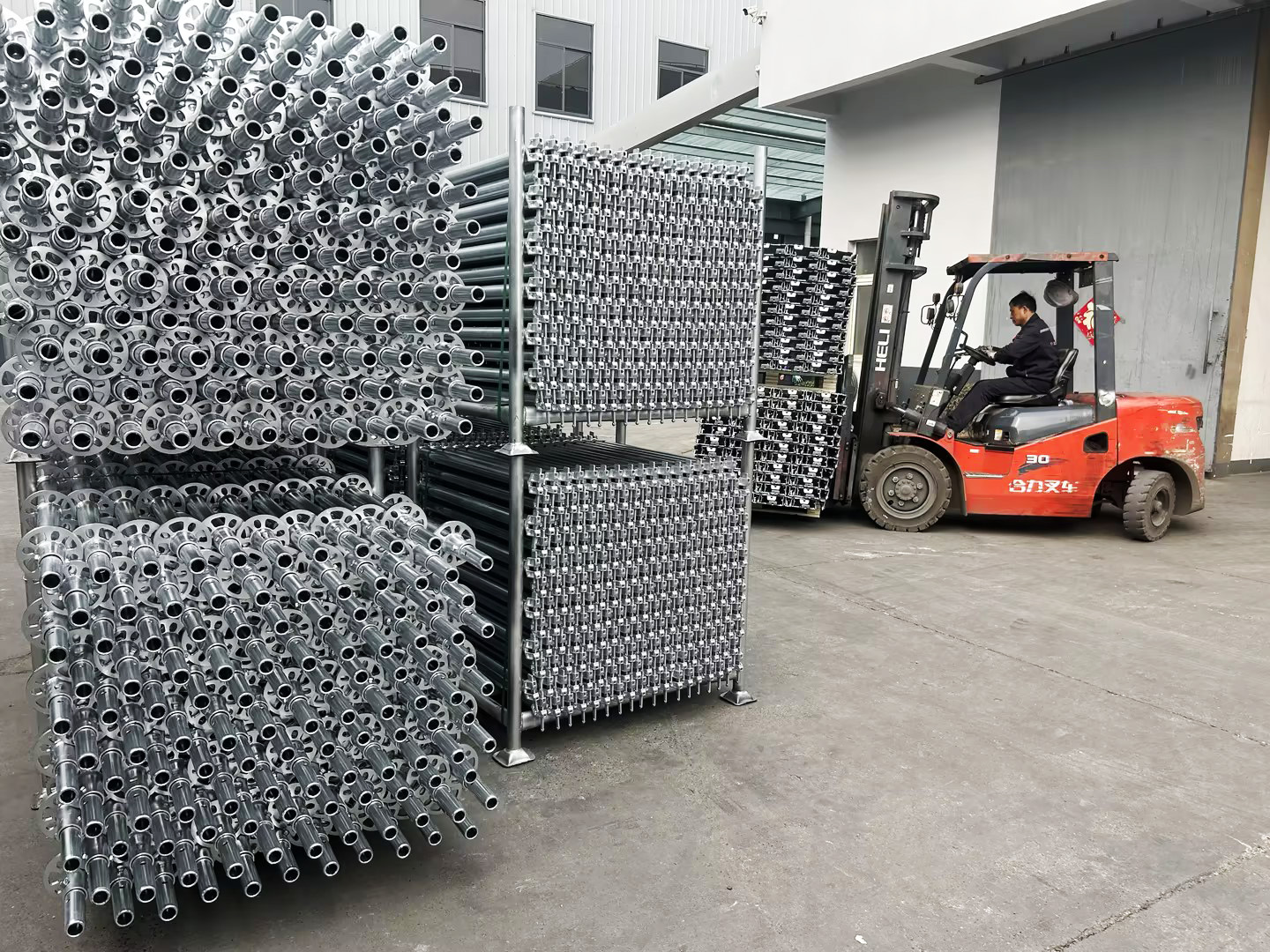

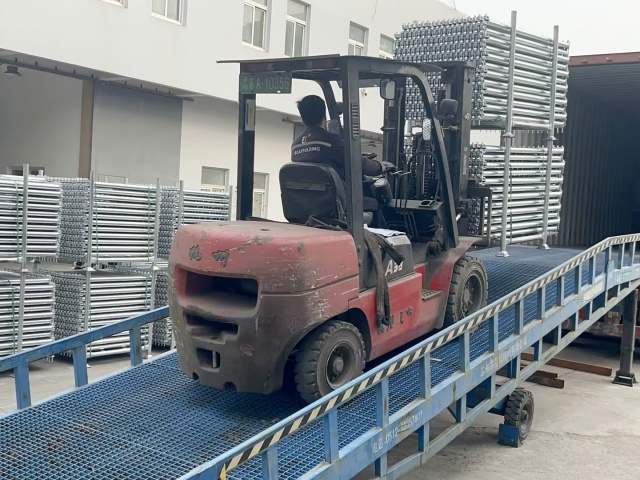

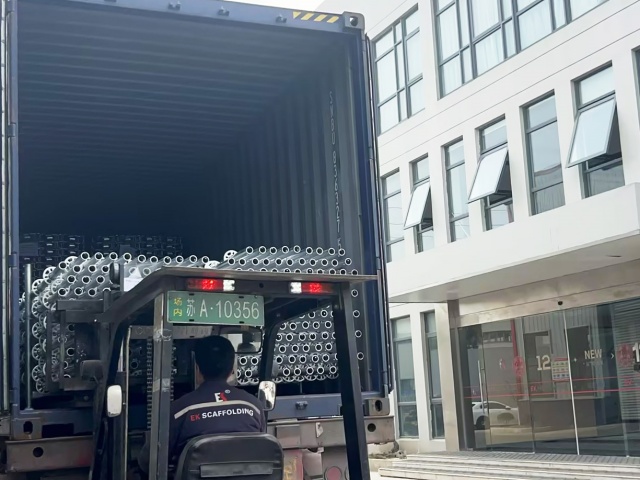

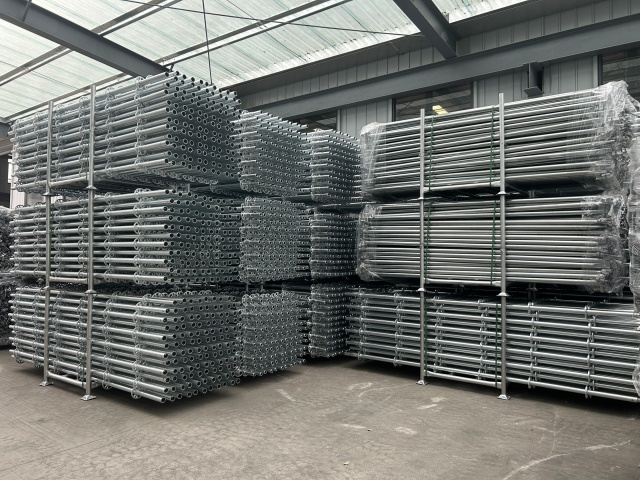

تسليم أنظمة Ringlock والمكونات الأخرى

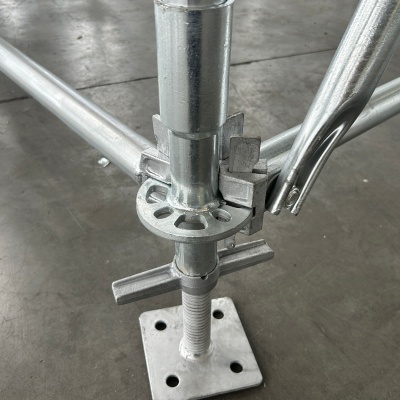

ما هي السقالات Ringlock？

يعد نظام السقالات Ringlock أحد أشهر أنواع أنظمة السقالات في العالم، ويسمى أيضًا Ring Lock Scaffolding أو Disc Lock Scaffolding أو All Round Scaffolding. باعتباره نظام سقالات معياري، فهو متعدد الاستخدامات للغاية واقتصادي للغاية وأكثر ملاءمة وأسرع في الاستخدام.

مواد ومعايير السقالات Ringlock

يتوافق نظام السقالات Ringlock تمامًا مع معايير سلامة السقالات المختلفة، بما في ذلك EN 12810، وCSA، وANSI/OSHA، وAS/NZS 1576.

لقد تم اعتماد نظام السقالات Ringlock على نطاق واسع في جميع أنحاء العالم. إنه نظام سقالات آمن للغاية، مع أداء أمان يلبي أو يتجاوز معايير السلامة المعترف بها عالميًا مثل EN 12810، وCSA، وANSI/OSHA، وAS/NZS 1576.

غرض	تحديد
المعايير المعمول بها	إن 12810-1 / إن 12811-1 أنسي/SSFI SC100-5/05 AS/NZS 1576
درجة المادة	Q355B / S355JR (المعايير الرأسية) Q235B / S235JR (الدفاتر الأفقية / الأقواس القطرية)
المعالجة السطحية	مجلفن بالغمس الساخن (متوافق مع ISO 1461)
سمك طلاء الزنك	متوسط السمك ≥ 80μm (أو حسب الطلب حسب الحاجة)

ما هي المكونات التي تشكل السقالات Ringlock؟

يكمن جوهر هيكل السقالات ذات القفل الحلقي في مكوناته الفردية. وبدون هذه الأجزاء، لا يمكن تجميع نظام السقالات أو تشكيله. على الرغم من أن هناك مجموعة واسعة من الأجزاء المعنية، إلا أن بعض المكونات الرئيسية ضرورية للغاية؛ فهي تضمن وقوف الهيكل بأكمله ثابتًا وآمنًا في وضع مستقيم على الأرض.
الوردات: تعمل بمثابة نقاط اتصال تربط المعايير (الأعمدة الرأسية) بالدفاتر (العوارض الأفقية)، وهي مصممة لتعزيز الاستقرار الهيكلي.
الدفاتر: الدفاتر عبارة عن عوارض دعم أفقية توفر الأسطح الحاملة اللازمة لتجميع وبناء السقالات.
المعايير: المعايير هي العناصر الهيكلية الأساسية لنظام السقالات. توفر هذه الأعمدة الرأسية للسقالات الارتفاع المطلوب والقوة الهيكلية.
الأقواس القطرية: يتم استخدام أعضاء الدعم ذات الزوايا لمنع الهيكل من التأرجح، وبالتالي ضمان الاستقرار العام.
أطواق القاعدة: تعمل أطواق القاعدة كنقاط تثبيت، مما يضمن وقوف السقالات في وضع مستقيم وثباتها بشكل آمن على الأرض.

الرافعة الأساسية : تخدم الرافعات الأساسية وظيفة التثبيت، مما يضمن بقاء السقالات مستقرة ومستقيمة، ومثبتة بقوة على الأرض.
الألواح الفولاذية : تشكل سطح المنصة التي يسير عليها العمال. إنها بمثابة ممرات للموظفين للتحرك والعمل داخل السقالات، مما يوفر موطئ قدم قويًا وموثوقًا.
الدرابزين: حواجز وقائية موضوعة على طول حواف الهيكل، مصممة لمنع الأفراد من السقوط من الجوانب ولضمان السلامة التشغيلية.
ألواح أصابع القدم: مكونات حاجزة منخفضة المستوى تقع في القاعدة، مصممة لمنع سقوط الأدوات والمواد من السقالات.

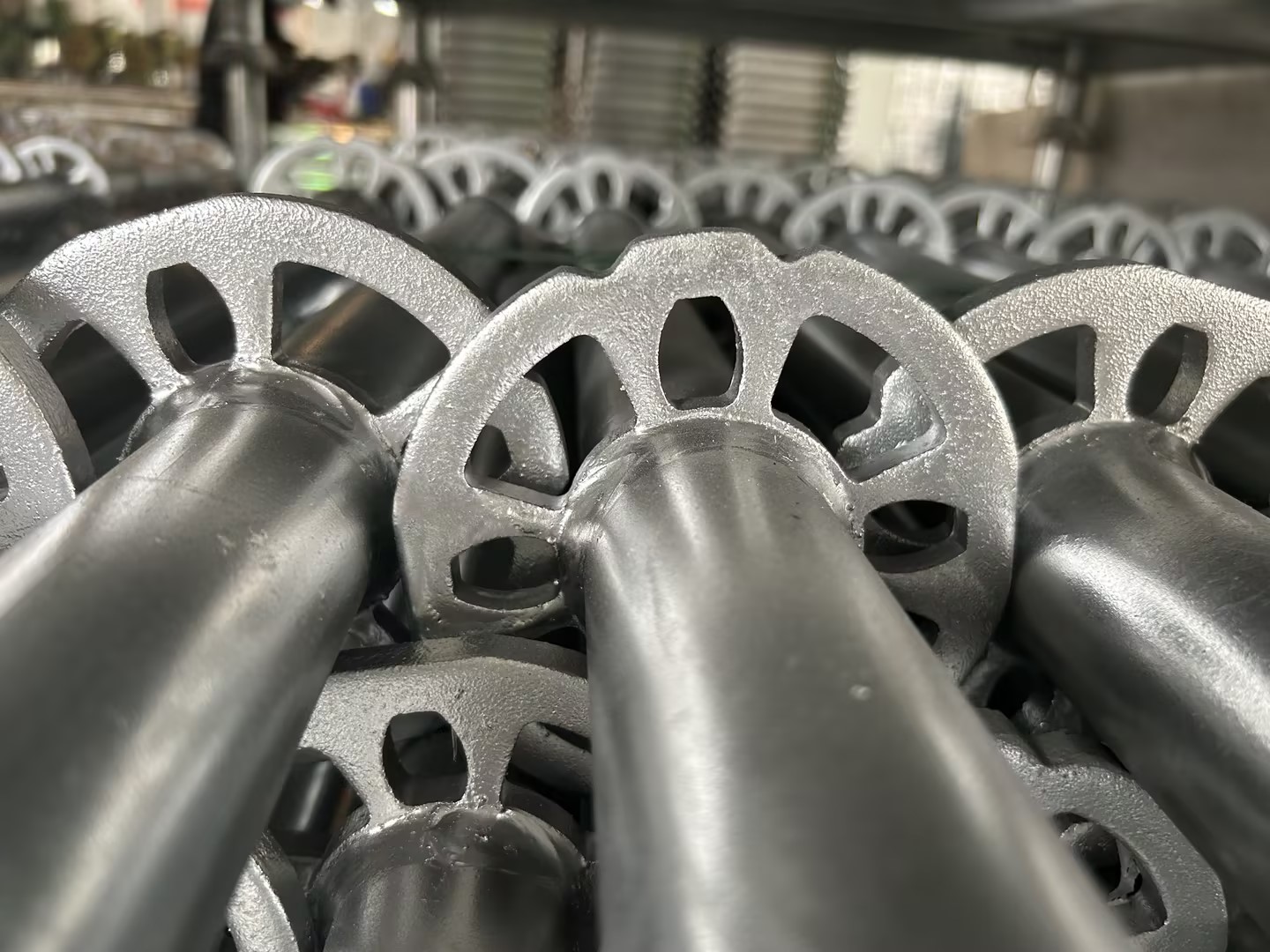

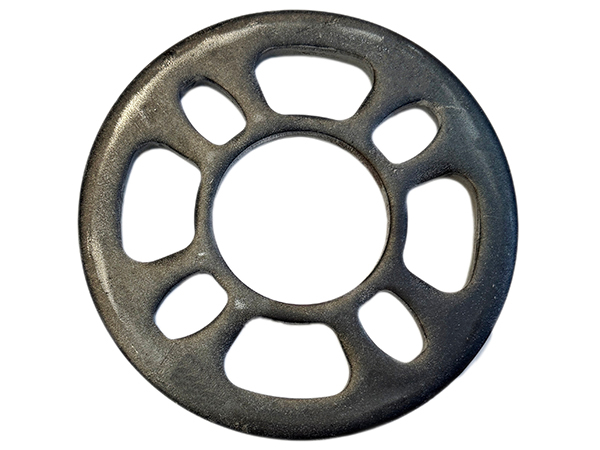

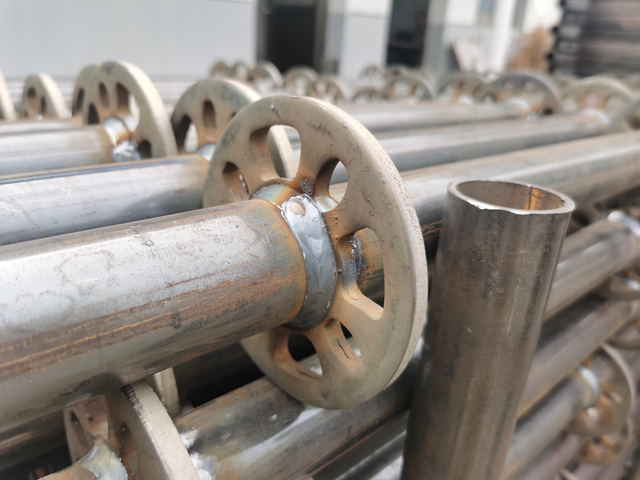

روزيت

يعتبر اتصال الوردة بمثابة النواة الهيكلية لنظام السقالات ذات القفل الحلقي. تتميز كل وردة بأربع فتحات كبيرة وأربع فتحات صغيرة، مما يتيح للمكونات - مثل الدفاتر والأقواس القطرية والحزم والأقواس المثلثة - الاتصال في وقت واحد بالمعايير الرأسية من ثمانية اتجاهات مختلفة. بفضل تكوينها الهندسي الفريد المكون من ثمانية فتحات، تسهل نقطة الاتصال هذه الاتصال الكامل بزاوية 360 درجة. يتم تصنيع وردة Ringlock الخاصة بنا من فولاذ Q355B بسمك 10 مم ويتم دمجها بسلاسة مع المعايير الرأسية باستخدام عملية لحام التماس المحيطي التي يتم تنفيذها بواسطة آلات اللحام الآلية الخاصة بشركة Golden Lion. تضمن هذه العملية أن نقاط الاتصال تمتلك قوة عالية وخصائص شبه صلبة، وبالتالي تلبي بشكل كامل متطلبات الحمل المنصوص عليها في معيار EN 12810 لمشاريع السقالات الصناعية والبحرية.

يكتب	القيمة النموذجية	ملحوظات
ثقوب كبيرة	4	تستخدم لربط الأقواس القطرية. يسمح بالتعديل الزاوي ضمن نطاق من 45 درجة إلى 60 درجة.
الثقوب الصغيرة	4	تستخدم لربط دفاتر الأستاذ. يضمن اتصالاً دقيقًا بزاوية يمنى 90 درجة.
قطر الوردة	123 ملم	مواصفات الصناعة القياسية.
سمك روزيت	10 ملم	يتم تصنيعها من ألواح فولاذية عالية القوة عن طريق الختم أو الصب الدقيق.
مادة	Q355B / S355JR	يطابق مادة المعايير العمودية لضمان سلامة اللحام.
قدرة القص	25.0 كيلو نيوتن	قدرة تحميل القص العمودي لكل عقدة واحدة.
الصلابة الالتوائية	0.8-1.0 كيلو نيوتن متر/راد	تحديد سعة تأثير السقالات تحت أحمال الرياح.

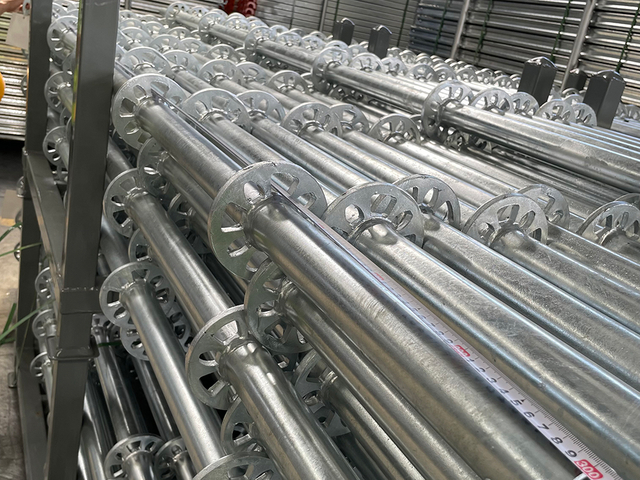

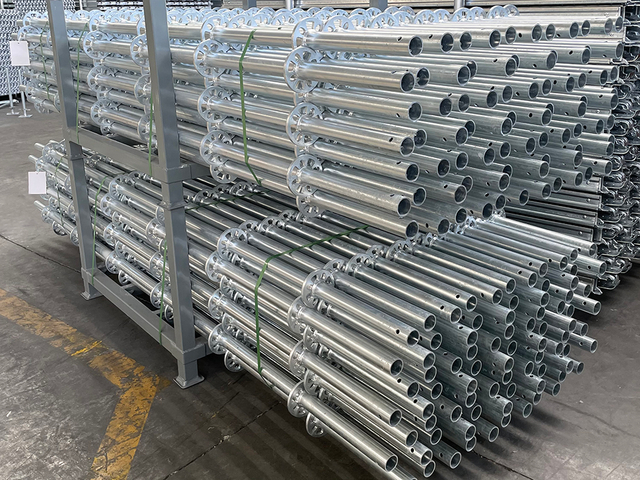

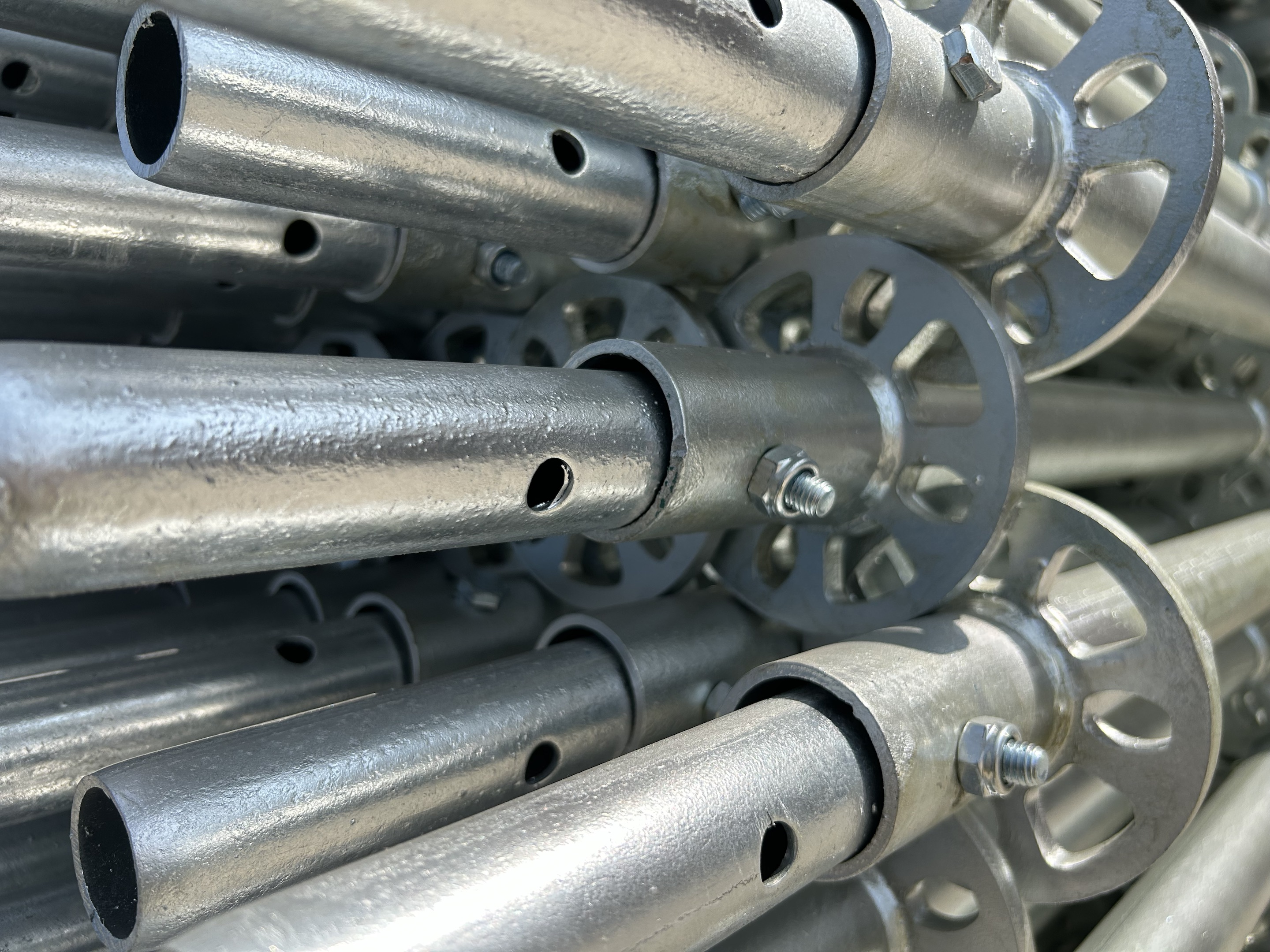

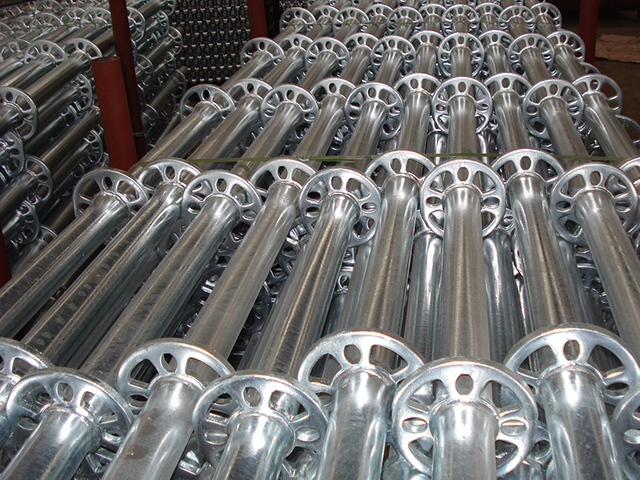

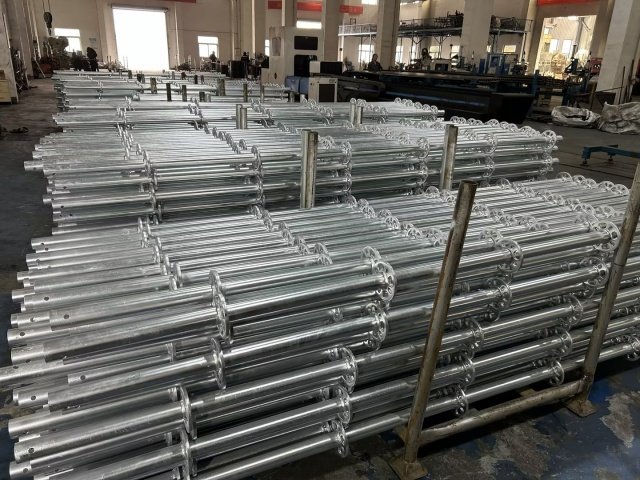

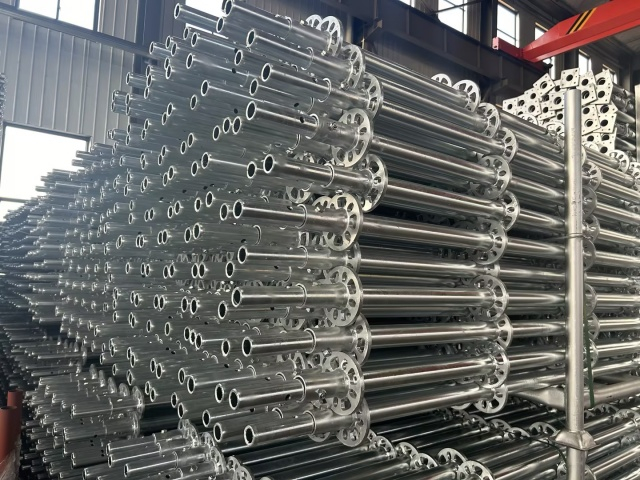

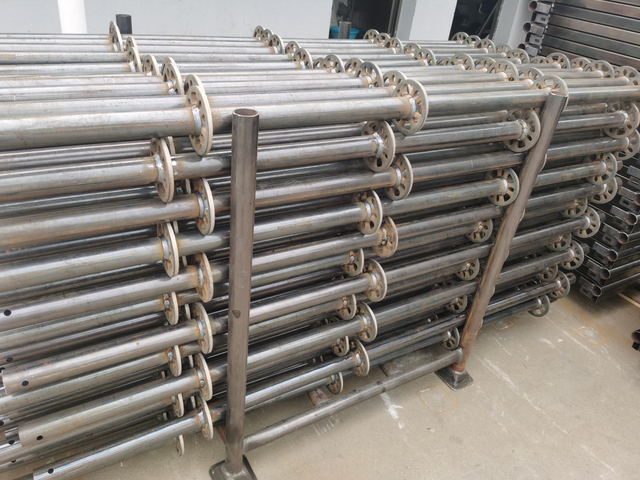

Ringlock Standard

في هيكل السقالات المعياري، يعمل معيار السقالات ذات القفل الحلقي كمكون رأسي. يتم تصنيعها من أنابيب السقالات الفولاذية ذات القطر الخارجي 48.3 مم و 60 مم، على التوالي. يتراوح ارتفاع المعايير في نظام الأقراص هذا عادةً من 0.5 متر إلى 4 أمتار. يتم لحام الأقراص على المعيار على فترات تبلغ 500 مم لتسهيل توصيل المكونات الأخرى داخل نظام Ringlock - مثل الدفاتر والأقواس القطرية والأقواس المثلثة.

Ri nglock عمودي / قياسي - مع حنفية Q345 أنابيب الصلب 48.3 × 3.2 مم
شفرة	غرض	القطر الخارجي × سماكة الجدار	طول		وزن
EK-RLS001	Ringlock Standard 0.5m	48.3*3.2/3.25/4.0	0.5m	1'8 '	3.2 كجم	7.1 رطل
EK-RLS002	Ringlock Standard 1.0m	48.3*3.2/3.25/4.0	0.5m	3'3 '	5.5 كجم	12.2 رطل
EK-RLS003	Ringlock Standard 1.5m	48.3*3.2/3.25/4.0	1.5m	4'11 '	7.0 كجم	15.5 رطل
EK-RLS004	Ringlock Standard 2.0m	48.3*3.2/3.25/4.0	2.0m	6'7 '	10.2 كجم	22.5 رطل
EK-RLS005	Ringlock Standard 2.5m	48.3*3.2/3.25/4.0	2.5m	8'2 '	11.7 كجم	25.8 رطل
EK-RLS006	Ringlock Standard 3.0m	48.3*3.2/3.25/4.0	3.0m	9'10 '	14.9 كجم	32.8 رطل

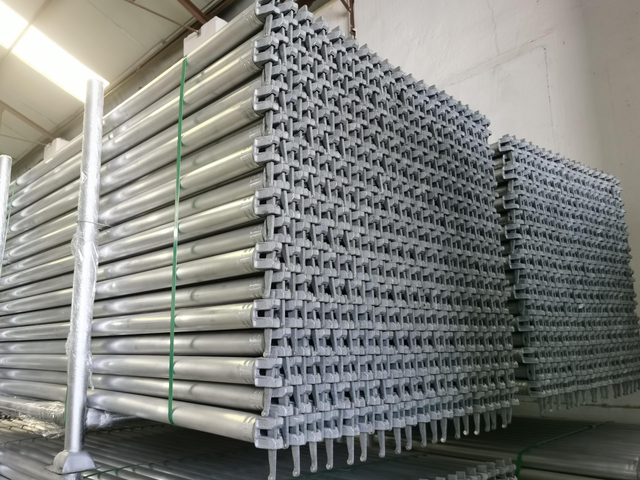

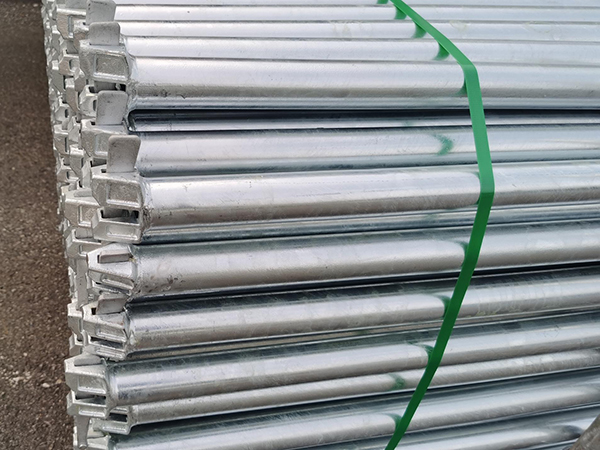

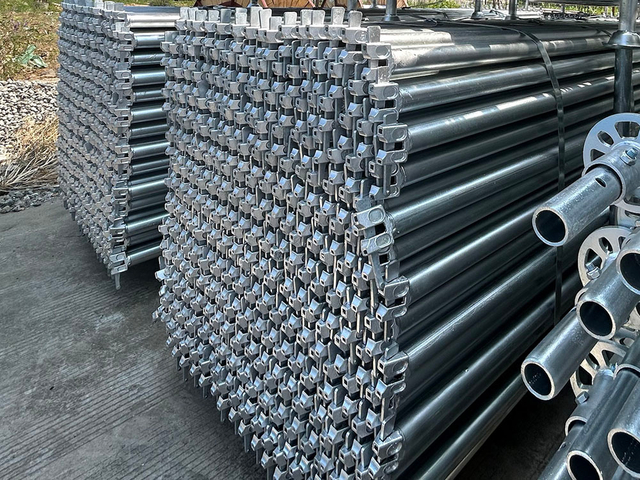

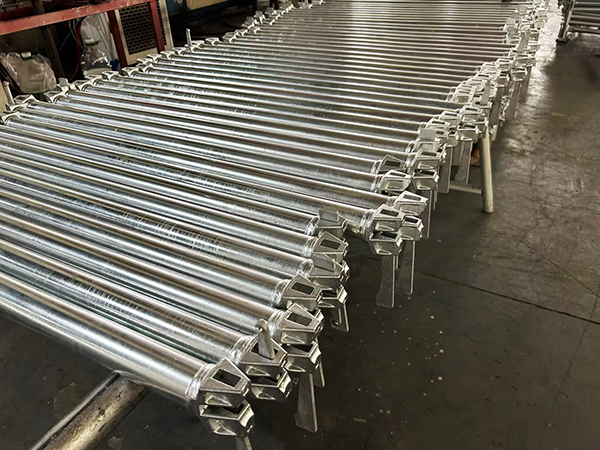

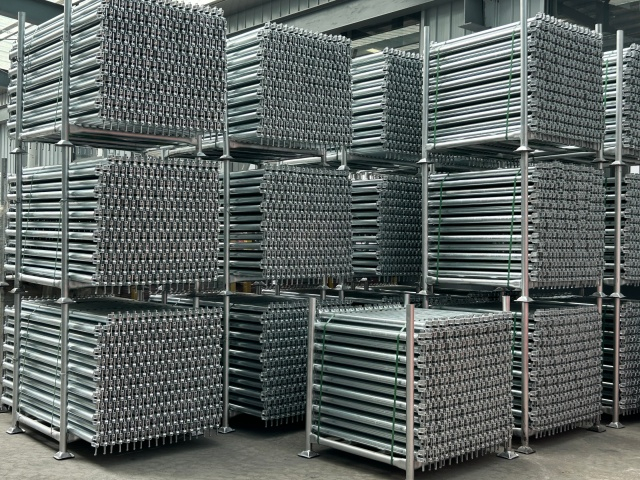

Ringlock Scaffolding Ledger

في سياق السقالات ذات القفل الحلقي، يشير دفتر الأستاذ عادةً على وجه التحديد إلى الشريط الأفقي 'O-type' ذو القفل الحلقي، والذي يعمل كمكون هيكلي أفقي داخل نظام السقالات ذات القفل الحلقي. تم تصنيع دفتر السقالات ذو القفل الدائري هذا من أنابيب السقالات الفولاذية بقطر خارجي يبلغ 48.3 مم؛ تم تجهيز كلا الطرفين برؤوس دفتر أستاذ من الفولاذ المصبوب ودبابيس إسفينية، يتم من خلالها قفل دفتر الأستاذ بشكل آمن في فتحات الوردة الموجودة على معايير السقالات (الأعمدة الرأسية).

Ringlock Ledger – مع حنفية Q345 أنابيب الصلب 48.3 × 3.2 مم
شفرة	غرض	القطر الخارجي × سماكة الجدار	طول		وزن
EK-RLS001	رينجلوك ليدجر 0.5 م	48.3*2.75/3.0/3.2	0.5m	1'8 '	3.2 كجم	7.1 رطل
EK-RLS002	رينجلوك ليدجر 1.0 م	48.3*2.75/3.0/3.2	0.5m	3'3 '	5.5 كجم	12.2 رطل
EK-RLS003	رينجلوك ليدجر 1.5 م	48.3*2.75/3.0/3.2	1.5m	4'11 '	7.0 كجم	15.5 رطل
EK-RLS004	رينجلوك ليدجر 2.0 م	48.3*2.75/3.0/3.2	2.0m	6'7 '	10.2 كجم	22.5 رطل
EK-RLS005	رينجلوك ليدجر 2.5 م	48.3*2.75/3.0/3.2	2.5m	8'2 '	11.7 كجم	25.8 رطل
EK-RLS006	رينجلوك ليدجر 3.0M	48.3*2.75/3.0/3.2	3.0m	9'10 '	14.9 كجم	32.8 رطل

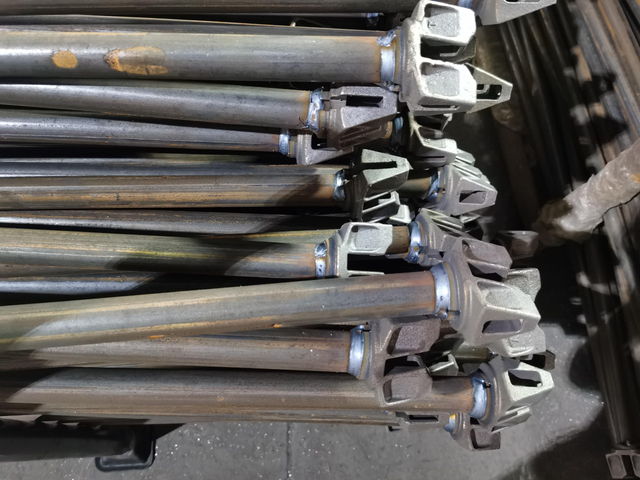

نهاية دفتر الأستاذ

نهايات دفتر الأستاذ المصنعة بواسطة EK Scaffolding مصبوبة من الفولاذ بدرجة ZG230-450، مما يحقق الحد الأدنى من قوة القص المشتركة التي تصل إلى 25 كيلو نيوتن. تم تصنيعها بدقة باستخدام تقنية CNC، وتتميز نهايات دفتر الأستاذ هذه بأبعاد دقيقة تضمن توافقًا دقيقًا مع معايير الوردة، وبالتالي تقليل التأثير الهيكلي بشكل فعال. ملحومة باستخدام آلات اللحام الأوتوماتيكية Golden Lion، فإنها تحقق لحامات كاملة الاختراق تتميز بدرزات قوية وقوة موحدة، مما يزيل تمامًا المخاطر المرتبطة باللحامات المفقودة أو الضعيفة. وهذا يضمن بقاء منصة السقالات صلبة ومستقرة في جميع الأوقات، حتى في بيئات العمل على ارتفاعات عالية تتجاوز 50 مترًا.

مقارنة عمليات التصنيع لنهايات دفتر الأستاذ للسقالات Ringlock

فئة	نهاية دفتر الأستاذ الصلب المصبوب (صب الاستثمار)	نهاية دفتر الأستاذ الصلب المضغوط (مختوم / ملحوم)	نهاية دفتر الأستاذ مزورة
سيناريوهات التطبيق	نموذج التصدير السائد؛ حاليًا هو النمط الأكثر شيوعًا في السوق الدولية، ويستخدم بشكل متكرر في المشاريع الهندسية عالية الجودة.	نموذج اقتصادي توجد عادة في المشاريع ذات متطلبات صارمة للغاية لمراقبة التكاليف.	نموذج هندسي للخدمة الشاقة؛ يتم استخدامها في أنظمة الدعم الثقيل (مثل الجسور ومحطات الطاقة) حيث تكون متطلبات أداء السلامة صارمة للغاية.
عملية التصنيع	يستخدم عملية الصب الدقيقة التي تتضمن إما محلول السيليكا أو الزجاج المائي.	يتم تشكيلها عن طريق ختم صفائح فولاذية سميكة باستخدام قوالب، والتي يتم بعد ذلك لحامها على أطراف الأنابيب الفولاذية.	يتم إنتاجه عن طريق تعريض المواد الفولاذية للتزوير بدرجة حرارة عالية.
الميزات الرئيسية	سطح أملس ودقة أبعاد عالية للغاية، مما يسمح بملاءمة مثالية تقريبًا مع Ringlock rosette.	هيكل بسيط نسبيا وأخف وزنا ذاتيا.	يمتلك بنية حبيبية معدنية داخلية أكثر كثافة، مع عدم وجود مسامية أو شوائب رملية تقريبًا.
المزايا	قوة عالية واتساق ممتاز. يعزز بشكل كبير الصلابة الالتوائية لاتصال العقدة.	تكلفة منخفضة للغاية ومدة زمنية قصيرة للإنتاج.	صلابة استثنائية. يعمل بشكل رائع في البيئات شديدة البرودة أو شديدة التأثير دون التعرض لخطر الكسر الهش.
العيوب	لا أحد	عادة ما تكون منطقة الاتصال أصغر من منطقة نهايات دفتر الأستاذ المصبوب؛ أكثر عرضة للتشوه الموضعي تحت الأحمال الثقيلة، مما يؤدي إلى انخفاض طفيف في المتانة.	أعلى تكلفة الإنتاج. عادة ما يكون التشطيب الخارجي أقل دقة من المكونات المصبوبة.

مواصفات أداء قارنة التوصيل المصنوعة من الفولاذ المصبوب

قطر الأنبوب	48.3 ملم (القطر الخارجي للأنبوب الفولاذي القياسي للسقالات)
وزن	0.4 كجم - 0.6 كجم
فتح الفك	11 مم - 12 مم (يتسع لأقراص بسمك 10 مم)
قطر ثقب دبوس إسفين	7 مم - 9 مم (متوافق مع دبابيس الإسفين القياسية)
انحناء الملف الشخصي الأمامي	يطابق بدقة انحناء المعايير الرأسية البالغة 48.3 ملم
تحميل القص الآمن	25.0 كيلو نيوتن
قوة الشد القصوى	65.0 كيلو نيوتن
اختراق اللحام	لحام اختراق محيطي بنسبة 100%

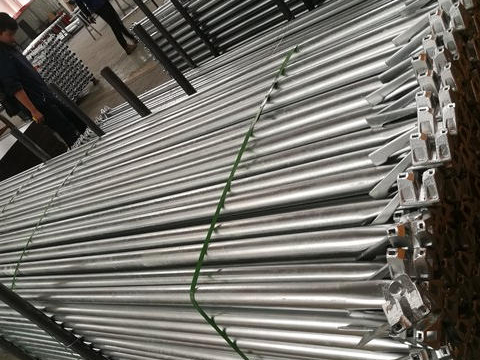

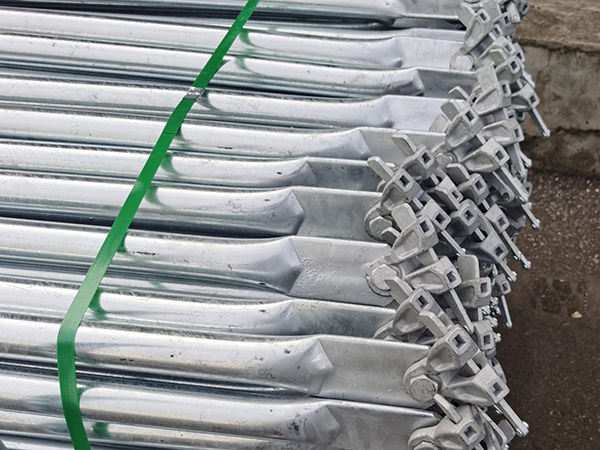

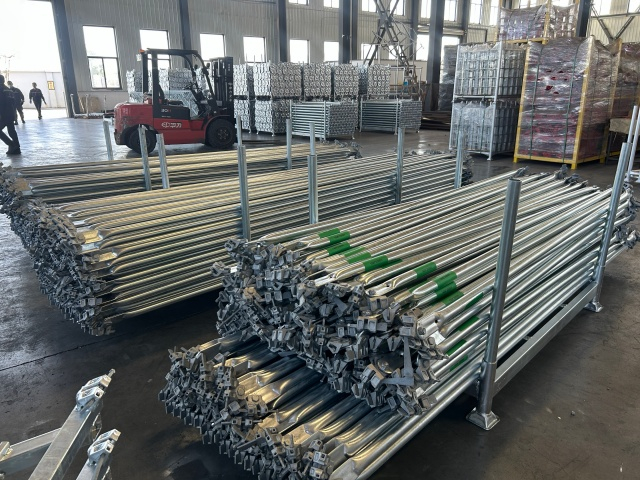

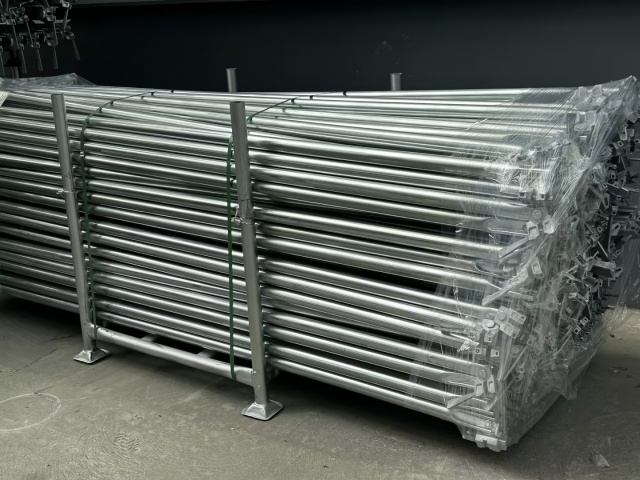

الدعامة المقطوعة Ringlock

الدعامة القطرية للسقالات ذات القفل الدائري هي دعامة قطرية مثبتة داخل المستوى الأفقي. إنه يعمل على ضمان استقرار نظام السقالات، ومنع التشوه الجانبي الذي قد يسبب تحولًا في مركز ثقل الحاملة، وتحمل القوى الجانبية أثناء عملية البناء.

الدعامة المقطوعة Ringlock Q235 أنابيب الصلب 48.3 × 2.5 مم
شفرة	غرض	القطر الخارجي × سماكة الجدار	عرض	الارتفاع / الرفع	طول	وزن
EK-RLB001	رينغلوك دعامة قطرية 0.65x2.0 م	42.22.5/48.32.75	0.65m	2.0m	2.11m	7.7 كجم	17.0 رطل
EK-RLB002	رينغلوك دعامة قطرية 1.07×2.0م	42.22.5/48.32.75	1.07m	2.0m	2.27m	8.2 كجم	18.0 رطل
EK-RLB003	رينغلوك دعامة قطرية 1.57×2.0م	42.22.5/48.32.75	1.57m	2.0m	2.55m	9.0 كجم	19.8 رطل
EK-RLB004	رينغلوك دعامة قطرية 2.13×2.0م	42.22.5/48.32.75	2.13m	2.0m	2.93m	10.1 كجم	22.3 رطل
EK-RLB005	رينغلوك دعامة قطرية 2.44×2.0م	42.22.5/48.32.75	2.44m	2.0m	3.15m	10.8 كجم	23.8 رطل
EK-RLB006	رينغلوك دعامة قطرية 3.05×2.0م	42.22.5/48.32.75	3.05m	2.0m	3.65m	12.3 كجم	27.0 رطل

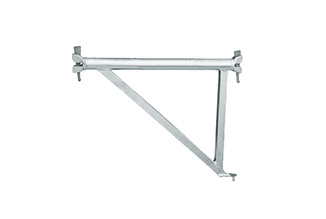

مكونات أخرى

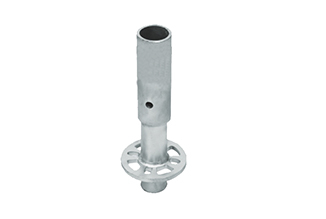

طوق قاعدة

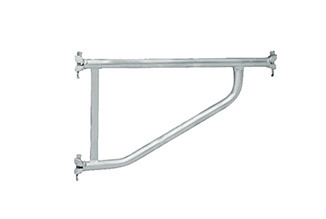

ترايبود
ترايبود
ترايبود
ترايبود
ترايبود

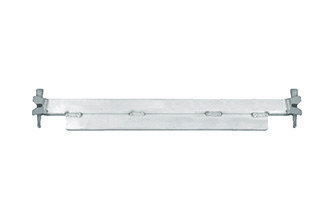

Ringlock transom

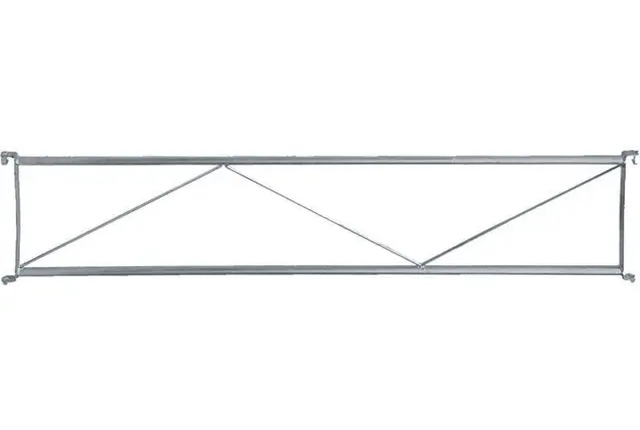

رنك الجمالون

أحجام / مكونات أخرى أو احتياجات مخصصة ، يرجى الاتصال بنا.

تتوفر مكونات سقالات Ringlock الألومنيوم أيضًا:

تتم عملية التلميع الخاصة في الفتحة المعيارية الداخلية لجعل الانتصاب بسلاسة:

تطبيق نظام Scaffolding Ringlock

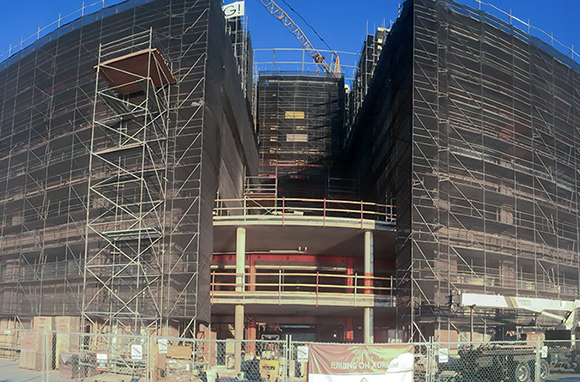

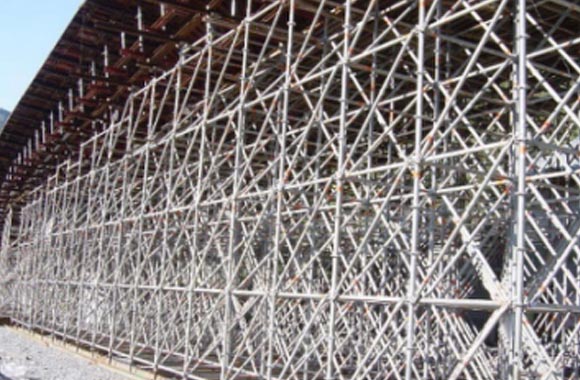

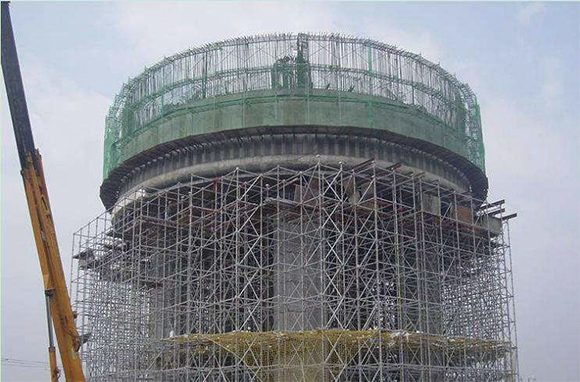

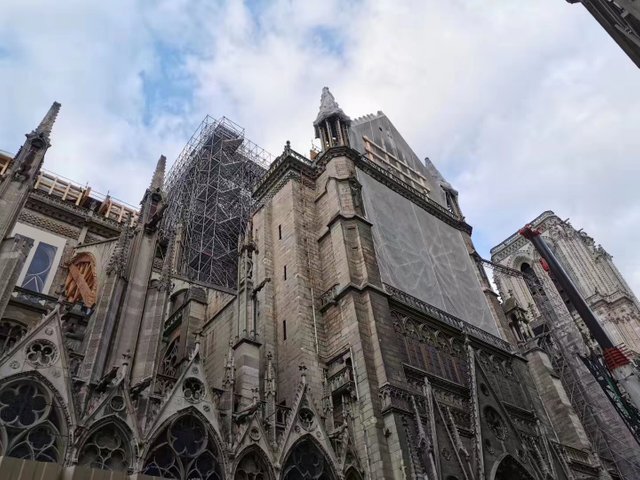

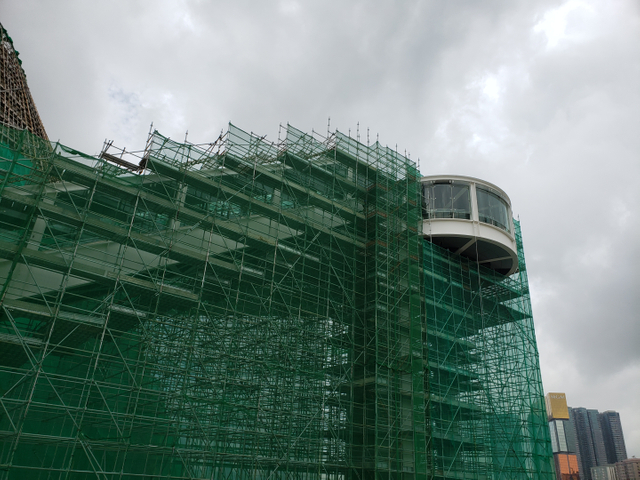

نظام السقالات Ringlock للبناء

يستخدم نظام Scaffolding Ringlock على نطاق واسع في النفق العام ومشاريع الجسر الأخرى ، وهندسة الجسر ، ومباني النبات ، وأبراج المياه المرتفعة ، ومحطات الطاقة ، ومصافي النفط ، وما إلى ذلك نظام الدرج ، مرحلة الانتصاب للحفلات المسائية ، ودرج الألعاب الرياضية ، إلخ.

نظام السقالات Ringlock للبناء

هياكل أقل، بناء وتفكيك مريح، هيكل أساسي ومكونات خاصة، والتي يمكن أن تجعل نظام Ringlock مناسبًا لمختلف المباني الهيكلية؛ وهي تتألف من ثلاثة أنواع من الأعضاء: Ringlock Standards , Ringlock Ledgers و Ringlock Diagonals Brace . يتم تصنيع جميع هؤلاء الأعضاء في الشركة المصنعة للسقالات EK . أولاً، يقلل تصميم السقالات هذا من مشكلة سهولة فقدان وتلف الأجزاء المتحركة للسقالات التقليدية، ويقلل من الخسارة الاقتصادية لوحدة البناء. ثانيًا، لا تحتوي على أي مكونات سقالات متحركة ذات قفل حلقي، مما يمنع الخطر الخفي التقليدي الناتج عن أجزاء القفل المتحركة للسقالات.
فوائد شاملة أفضل. تم توحيد سلسلة المكونات لسهولة النقل والإدارة. لا توجد مكونات متناثرة وسهلة الفقد، وخسارة منخفضة، واستثمار منخفض.

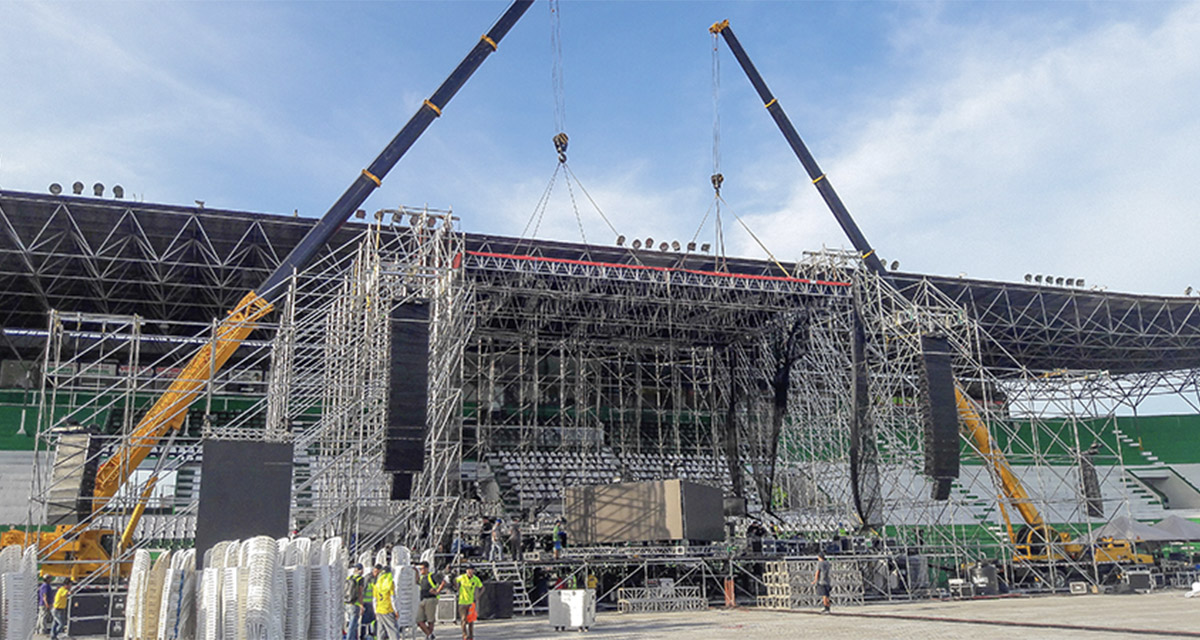

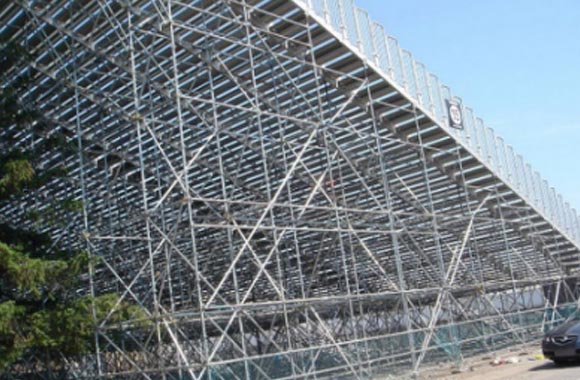

نظام السقالات Ringlock للأحداث

يمكن استخدام Scaffolding Ringlock مع إكسسوارات مثل Jacks القابلة للتعديل , القابلة للتعديل u Jacks ، العوارض ، الكابولي لتحقيق براعة مختلفة.
1) يمكن تشييده على أي منحدر غير متساوٍ ومؤسسة متدنية ؛
2) يمكن أن تدعم الإستنسل المتداولة.
3) يمكن تشييده بممرات ، ويمكن تشييدها باستخدام الطنف والأجنحة ؛
4) يمكن استخدامه مع إطارات التسلق ، والركض المتحرك ، وإطارات العازمة الخارجية. وما إلى ذلك ، لتحقيق وظائف الدعم الوظيفية المختلفة ؛
5) يمكن استخدامه لإنشاء مراحل مختلفة ، وأقواس الهندسة الإعلانية ، إلخ.

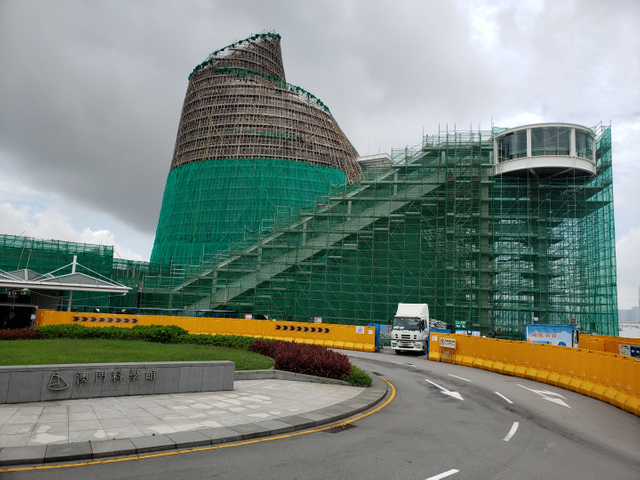

مشاريع سقالة رينجلوك

طاقتنا الإنتاجية أكثر من 20 حاوية شهريًا. نحن هنا للمساعدة في ضمان نجاح مشاريعك.

حقل نفط بحري بالقرب من لابوان، ماليزيا

مصفاة النفط في الشرق الأوسط وآسيا

نظام الجلوس للمناسبات في فيتنام

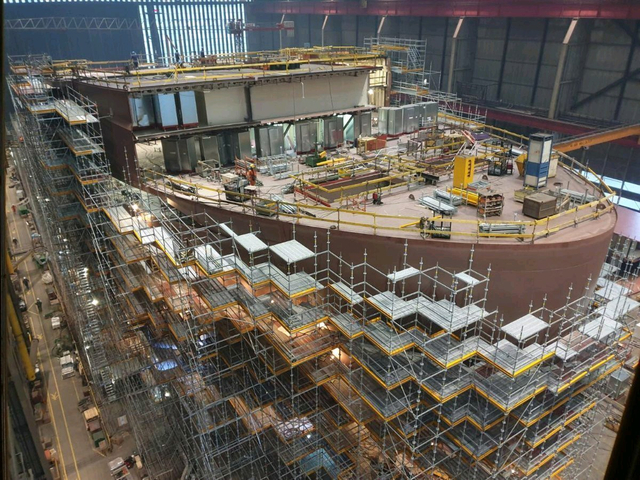

حوض بناء السفن في شمال الصين

كتالوج السقالات رينجلوك

هنا كتالوج نظام Ringlock EK. يمكنك رؤية جميع منتجاتنا القياسية ذات القفل الدائري ودفتر الأستاذ Ringlock والمنتجات القياسية ذات القفل الدائري هنا.

إذا كنت تشعر أن كتالوج السقالات Ringlock لا يمكن أن يرضيك، فلدينا أيضًا ملفات للتنزيل.

اسم	تحميل
كتالوج نظام Ringlock.pdf	تحميل

مجاني للتنزيل والاستفسار

سقالات Ringlock هي آلية قفل ذاتي مع إدخال إسفين مستقل. بسبب التشابك والجاذبية، لا يمكن سحب الدفتر حتى لو لم يتم تشديد الإسفين. The ledger has a self-locking function, which can be locked or removed by pressing the wedge, and the contact surface between the rosette and the cast end is large, thereby improving the bending strength of the steel pipe , and ensuring that the standard does not skew.

المحور المتقاطع العمودي بين Ringlock القياسي ودفتر السقالات Ringlock عالي الدقة، وخاصية الضغط معقولة. ولذلك، فإن قدرة التحمل والصلابة الشاملة كبيرة، واستقرار الهيكل قوي. كل معيار يمكن أن يحمل 3-4 طن. عدد الأقواس أقل بكثير من السقالات التقليدية.

الامتثال للمعايير الأوروبية والولايات المتحدة الأمريكية وأستراليا وغيرها. سيتم اختبار المختبر من قبل شركة الطرف الثالث (SGS ، TUV ...) كمتطلبات للعملاء.

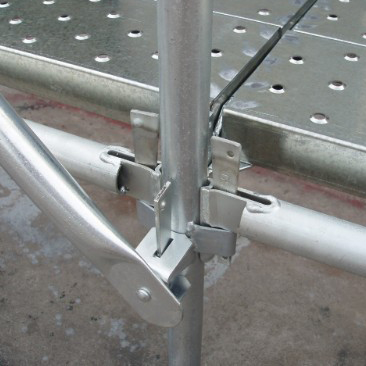

سقالات Ringlock مقابل سقالات Cuplock مقابل سقالات Kwikstage

عند اختيار نظام السقالات المعياري، يجب مراعاة عوامل مثل سرعة التجميع والمرونة وقدرة التحمل والتكلفة بشكل شامل. تعتبر Ringlock Scaffolding و Cuplock Scaffolding و Kwikstage Scaffolding حاليًا أنظمة السقالات الثلاثة الأكثر استخدامًا على نطاق واسع، ولكل منها مزايا فريدة خاصة به.
يوضح الجدول أدناه الاختلافات الرئيسية بين هذه الأنظمة الثلاثة، ويهدف إلى مساعدتك في تحديد النظام الأكثر ملاءمة لتشييد المباني أو المشاريع الصناعية أو احتياجات هندسة البنية التحتية.

يكتب	السقالات رينجوك	سقالة cuplock	سقالات Kwikstage

طريقة الاتصال	روزيت	الكؤوس العلوية والسفلية	مكابس على شكل حرف V (أخاديد على شكل حرف V)
نقاط الاتصال	8	4	4
زوايا الاتصال	أي زاوية (4 ثابتة، 4 قابلة للتعديل)	زوايا قائمة 90 درجة فقط	زوايا قائمة 90 درجة فقط
آلية القفل	إسفين ودبوس ذاتي القفل	قفل الكوب الدوار (القفل الحلزوني)	دبوس منسدل / قفل الجاذبية
قطر الأنبوب	48.3mm	48.3mm	48.3mm
سمك الجدار	3.2 ملم / 3.25 ملم / 4.0 ملم	3.0 ملم / 3.2 ملم	3.25 ملم / 4.0 ملم
وزن	ضوء	واسطة	ثقيل
الانتهاء من السطح	المجلفن بالغمس الساخن (HDG)	تراجع الساخنة المجلفن / رسمت	تراجع الساخنة المجلفن / رسمت
معايير السلامة	إن 12810 / أس 1576	بس 1139 / إن 12810	أس/نزس 1576
القدرة على التحمل	عالية للغاية (التحميل المحوري، الحد الأدنى من الانحراف)	عالي	واسطة
المرونة	عالية للغاية	معتدل	معتدل
سرعة التجميع	سريع (يتم تأمينه ببساطة عن طريق طرق دبوس الإسفين)	متوسط (يتطلب تدوير القفل، وقد يتطلب تنظيف الحطام من الأكواب)	سريع نسبيًا (نمط الدبوس المنسدل)
الاستقرار الهيكلي	قوي؛ يستخدم الأقواس القطرية لتشكيل هياكل ثلاثية لتحقيق ثبات عالي للغاية	قوي	قوي
تكلفة الصيانة	منخفض (لا توجد أجزاء متحركة هشة)	معتدل (الأكواب عرضة للتشوه/الصدأ)	معتدل (الضغط على شكل حرف V عرضة للتلف)
خدمة الحياة	10-15+ سنة	8-10 سنوات	5-8 سنوات
التطبيقات	بناء الجسور، أحواض بناء السفن، منصات النفط/الغاز، المنشآت الصناعية	الهياكل الخطية، الدعم/التعزيز الهيكلي، الهياكل البسيطة	تشييد المباني، مشاريع الطلاء، أعمال البناء، المشاريع التجارية
الأسواق الرئيسية	عالميًا (خاصة أوروبا/الولايات المتحدة الأمريكية، البنية التحتية المتطورة)	آسيا والشرق الأوسط وأجزاء من أفريقيا	أستراليا، المملكة المتحدة، جنوب أفريقيا

توصيات EK للسقالات:
1. مزايا الميكانيكا الهيكلية
Ringlock: يتميز بتصميم وردة مثمنة الشكل تعمل على محاذاة نقاط الاتصال بين دفاتر الأستاذ والمعايير على طول المحور المركزي. يعمل هذا الترتيب المركزي للحمل على تقليل الضغط اللامركزي، مما يؤدي إلى مقاومة التوائية فائقة واستقرار هيكلي عام مقارنة بأنظمة Cuplock.
2. مقارنة الكفاءة التشغيلية
استنادًا إلى البيانات الميدانية الموجودة في الموقع، بالنسبة لمشاريع السقالات ذات الحجم المماثل، يمكن تركيب أنظمة Ringlock بشكل أسرع بنسبة 30% تقريبًا من أنظمة Cuplock . السبب الرئيسي لهذه الكفاءة يكمن في التصميم القائم على الوردة، والذي يسمح بتأمين الدبابيس الإسفينية ببساطة عن طريق الطرق؛ يؤدي هذا إلى التخلص بشكل فعال من المشكلات الشائعة الموجودة في الأنظمة من النوع الكوب - مثل تشويش المكونات، أو تراكم الغبار، أو التآكل - والتي يمكن أن تمنع عقد الكوبلوك من الدوران بحرية.
3. توصيات تطبيقات السوق
Ringlock Scaffolding : الأنسب للهياكل المعقدة التي تتطلب درجة عالية من المرونة وقدرة تحمل استثنائية.
سقالات كوبلوك : حل اقتصادي وفعال لهياكل السقالات الخطية، مثل تلك المستخدمة في أعمال الواجهات وأنظمة دعم القوالب.
سقالات Kwikstage : نظام متعدد الاستخدامات مناسب بشكل مثالي لمشاريع البناء العامة ذات متطلبات التحمل المعتدلة.

لماذا تختار سقالاتنا Ringlock؟

يتم تصنيع سقالات Ringlock الخاصة بنا باستخدام فولاذ Q355B عالي القوة، مما يضمن أقصى قدرة تحمل للمشاريع الصناعية الثقيلة.

الأبعاد الرئيسية	سقالات EK	درجة السوق القياسية	المخاطر المحتملة
المواد الخام	Q355B فولاذ عالي القوة منخفض السبائك	Q235 الفولاذ الكربوني القياسي	انخفاض القدرة الحاملة. عرضة لعدم الاستقرار الهيكلي في البناء الشاهق.
عملية روزيت	لوح فولاذي سميك 10 مم / صب وختم دقيق	لوحة سميكة 8 مم أو ختم المواد المعاد تدويرها	الوريدات عرضة للانحناء أو التشقق تحت الحمل.
اللحام	اللحام الآلي (باستخدام معايير 'الأسد الذهبي' العمودية)؛ لحام كامل وموحد بدون نتوءات	اللحام البقعي اليدوي	اللحامات غير المستوية مقاومة القص ضعيفة في العقد، وعرضة للكسر.
حماية السطح	الجلفنة بالغمس الساخن (HDG) ≥ 80μm	الجلفنة الكهربائية أو الطلاء بالرش البارد < 20 ميكرومتر	يحدث الصدأ خلال 1-2 سنة؛ يؤدي التآكل إلى انخفاض سمك الجدار.
أبعاد الأنابيب وسمك الجدار	التحكم في التسامح الإيجابي (على سبيل المثال، 3.2 مم + 0.1 مم)	التسامح السلبي الشديد (الاسمي 3.2 ملم، الفعلي 2.7 ملم)	تؤدي التناقضات في حسابات الحمل إلى خطر الانهيار الهيكلي.
دقة التركيب	تصميم دبوس إسفين ذاتي القفل؛ تناسب ضيق ودقيق	دبابيس فضفاضة أو أبعاد غير متناسقة	يبدو هيكل السقالات بشكل عام غير مستقر ومهتز، مما يعرض سلامة العمال للخطر.
معايير الامتثال	إن 12810 / أس/نزس 1576	لا توجد شهادة أو الاعتماد على معايير داخلية بسيطة
إمكانية تتبع الجودة	تشتمل كل دفعة على تقرير اختبار المادة ورقم الدفعة	لا توجد سجلات ذات صلة	عدم القدرة على تتبع مصدر المواد الخام في حالة وقوع حادث.

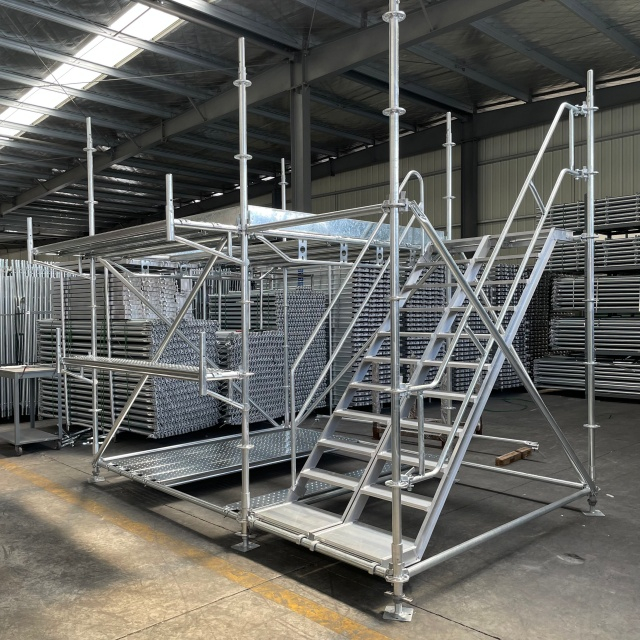

ما هي عملية التثبيت للسقالات Ringlock؟

عملية التثبيت

1. تحديد نطاق البناء: تحديد منطقة تركيب السقالات بناءً على الرسومات التصميمية. قم بتحديد المخطط والموضع وفقًا للأبعاد المحددة، وإجراء التعديلات حسب الضرورة أثناء البناء بناءً على ظروف الموقع الفعلية.
2. قم بتثبيت الرافعات الأساسية القابلة للتعديل: تأكد من أن سطح الأرض مستوي وثابت. ضع لوحات القاعدة في المواقع المخطط لها ثم ضع رافعات القاعدة القابلة للتعديل عليها.
3. تثبيت أطواق القاعدة: قم بتركيب أطواق القاعدة (أكمام القاعدة) فوق مقابس القاعدة القابلة للتعديل . اضبط الصواميل الموجودة على مقابس القاعدة للتأكد من محاذاة جميع أطواق القاعدة على نفس الارتفاع الأفقي.
4. إنشاء المعايير والدفاتر: أدخل المعايير الرأسية في أطواق القاعدة. قم بتوصيل الدفاتر الأفقية بوردة ذات قفل حلقي الموجودة في المعايير، ثم قم بدفع المسامير الإسفينية في الفتحات الصغيرة الموجودة على الوريدات لتأمين التوصيلات.
5. تثبيت الأقواس القطرية: يجب تثبيت الأقواس القطرية في نمط يشبه الشبكة لتعزيز الاستقرار الهيكلي وضمان بقاء هيكل السقالات راسيا ومربعة.
6. تركيب لوح السقالات وتدابير السلامة: قم بوضع لوح فولاذي ( لوح المشي للسقالات ) عبر الدفاتر الأفقية. قم بتركيب ألواح أصابع القدم على طول الحواف وقم بتركيب حواجز الحماية لضمان السلامة التشغيلية.
7. قم بتركيب الطبقة الثانية: كرر الخطوات من 4 إلى 6 حتى يصل نظام السقالات ذو القفل الحلقي إلى الارتفاع المحدد.

النقاط الرئيسية لبناء السقالات Ringlock

1. الطول المكشوف لبرغي الضبط الموجود على يجب ألا يتجاوز مقبس القاعدة القابل للتعديل 300 مم.
2. يتم ترتيب المعايير الرأسية عادةً في أحد التكوينين: نمط مصفوفي حلزوني (يشبه هيكل عمود شبكي)، أو نمط 'شكل ثمانية' متماثل (أو نمط 'V' متماثل).
3. بمجرد أن يصل ارتفاع السقالات إلى مواصفات التصميم - وقبل صب الخرسانة - يجب أن يخضع نظام السقالات ذات القفل الحلقي لفحص قبول رسمي.
4. يجب أن يتوافق نظام السقالات ذو القفل الحلقي مع متطلبات التصميم، وأن يكون مستويًا ومستقرًا؛ يجب ألا تكون أي مكونات مفكوكة أو تترك غير مدعومة (معلقة).
5. يجب أن يلتزم طول التمديد الكابولي للرافعات ذات الرأس U القابلة للتعديل والرافعات الأساسية القابلة للتعديل خارج الدعامات الأفقية بدقة بمواصفات التصميم.
6. التحقق من أن المسامير الإسفينية الموجودة على الأقواس القطرية الرأسية مثبتة بشكل آمن ومحاذاتها بالتوازي مع المعايير الرأسية؛ وبالمثل، تأكد من محاذاة المسامير الإسفينية الموجودة على دفاتر الأستاذ الأفقية بشكل عمودي على دفاتر الأستاذ.
7. التحقق من أن مواقع التثبيت والكميات والتكوينات التخطيطية لجميع الأعضاء الهيكلية تتوافق مع مواصفات التصميم.
8. يجب أن تكون جميع دبابيس القفل الموجودة على سقالات القفل الحلقي في وضع القفل؛ يجب وضع المقاطع الكابولية بدقة؛ يجب تثبيت الدفاتر الأفقية والأقواس القطرية الرأسية بالكامل في كل طبقة (أو مصعد)؛ يجب تثبيت دبابيس القفل بشكل آمن؛ ويجب تنفيذ جميع تدابير حماية السلامة بشكل كامل.
9. يجب أن تلتزم تدابير حماية السلامة المناسبة – مثل شبكات الأمان الأفقية – بشكل صارم بالمتطلبات الموضحة في خطة البناء المتخصصة.
10. يجب الاحتفاظ بالسجلات المتعلقة بأنشطة التركيب وعمليات فحص الجودة في الوقت المناسب وبطريقة شاملة.

إرشادات السلامة الرئيسية

معدات الحماية الشخصية (PPE): يجب على جميع الأفراد الذين يؤدون العمل ارتداء خوذات السلامة، والقفازات المضادة للانزلاق، وأحذية السلامة.
القدرة على التحمل والاستقرار: يجب مراعاة مبدأ الاستقرار '4 إلى 1' بدقة؛ وعلى وجه التحديد، في حالة عدم وجود دعامات إضافية، يجب ألا يتجاوز ارتفاع السقالة أربعة أضعاف بُعد أقصر جانب من قاعدتها.
فحص المواد: يُحظر تمامًا استخدام أي مكونات هيكلية تالفة أو منحنية أو مشوهة أو متآكلة بشدة.
توافق المكونات: إذا كان سيتم دمج مكونات من شركات مصنعة مختلفة، فيجب إجراء تحقق منفصل من توافقها.

الأسئلة الشائعة حول السقالات Ringlock

Q كيف يضمن هيكل اتصال روزيت Ringlock استقرار النظام؟

A تسمح العقد الوردية الموجودة في نظام السقالات ذات القفل الحلقي الخاص بنا بالاتصالات في ما يصل إلى ثمانية اتجاهات داخل مستوى واحد. تضمن آلية القفل الذاتي للرؤوس الإسفينية تشكيل مفصل 'شبه صلب'. بمجرد دفع الإسفين إلى المنزل بمطرقة، فإنه يولد قوة شد مسبق عالية للغاية عند المفصل، وبالتالي تقليل الإزاحة (على سبيل المثال، تأثير P-Delta)؛ بالمقارنة مع أنظمة Cuplock أو Kwikstage، يوفر هذا التصميم الهيكلي صلابة التوائية فائقة.
Q هل نظام السقالات ذو القفل الدائري الخاص بك متوافق مع منتجات من علامات تجارية كبرى أخرى (على سبيل المثال، Layher)؟

A يعد التوافق بالفعل مصدر قلق مشترك بين عملائنا. يتميز نظام السقالات ذات القفل الدائري الخاص بنا بتصميم وردة قياسي مكون من 8 فتحات ويستخدم أنابيب فولاذية بقطر 48.3 مم. في حين أن أبعادها متوافقة مع العديد من أنظمة السقالات المعترف بها عالميًا، فإننا نوصي بشدة بالتشاور مع مهندسينا قبل خلط المكونات من مختلف الشركات المصنعة لضمان صلابة المفاصل وسلامة النظام بشكل عام والامتثال له.
Q ما هو العمر التشغيلي التقريبي للطلاء المجلفن بالغمس الساخن (HDG) في البيئات المسببة للتآكل؟

A تخضع جميع مكوناتنا لعملية جلفنة بالغمس الساخن صارمة وفقًا لمعيار ISO 1461، مما يحقق متوسط سمك طلاء الزنك ≥80 ميكرومتر. في البيئات الصناعية أو الساحلية النموذجية، يوفر هذا الطلاء حماية من التآكل لمدة تصل إلى 15 إلى 20 عامًا- مستوى أداء يفوق بشكل كبير أداء المنتجات المماثلة المعالجة بالجلفنة المسبقة أو الطلاء.
Q لماذا تختار الفولاذ Q355B بدلاً من الفولاذ Q235 القياسي؟

A Q355B (S355JR) عبارة عن فولاذ عالي القوة ومنخفض السبائك مع قوة إنتاج أعلى بكثير من فولاذ Q235. ومن خلال استخدام هذه المواد، فإن معايير سقالات Ringlock لدينا قادرة على تحمل الأحمال الثقيلة مع الحفاظ على خفة الوزن - مما يقلل بشكل فعال من تكاليف النقل ويخفف من كثافة اليد العاملة. في مجالات البناء الشاهقة والسقالات الصناعية، يُعرف الفولاذ Q355B على نطاق واسع بأنه 'المعيار الذهبي' في الصناعة.
Q هل تتوافق سقالات Ringlock الخاصة بك مع معايير السلامة الدولية؟

A نعم. تم تصميم جميع منتجاتنا واختبارها واعتمادها وفقًا لمعايير EN 12810-1/2 (المعايير الأوروبية)، وANSI/SSFI SC100-5/05 (المعايير الأمريكية)، وAS/NZS 1576 (معايير أستراليا/نيوزيلندا). بالنسبة لكل دفعة من البضائع، نقدم تقارير اختبار المواد الشاملة (MTR) ومعلومات إمكانية تتبع الدفعة لضمان السلامة الهيكلية والسلامة أثناء البناء في الموقع.
