المورد الرائد لمقرن السقالات

تستخدم مقرنات السقالات ، والتي تستخدم لتوصيل أنابيب الصلب عند بناء السقالات ، والموصلات بين الأنابيب الفولاذية والهياكل الأخرى ، على نطاق واسع في أنواع مختلفة من مشاريع السقالات ، . وعادة ما تكون هناك معايير أوروبية ومعايير يابانية. EK بصفته الصين ، يركز المورد المقاوم على السقالات الصينية ، على إدخال السحابات القياسية الأوروبية لتلبية استخدام البلدان التالية ، النمسا ، بلجيكا ، قبرص ، جمهورية التشيكية ، الدنمارك ، إستونيا ، فنلندا ، فرنسا ، ألمانيا ، اليونان ، الجيل ، أيرلندا ، إيرلندا ، لاتيا ، ليتوا ، لايمبور ، لز أندجا ، لز أندجا ، لز أندجا ، لز أندجا ، لز أندجا ، لز أندجا ، لز أندج ، البرتغال ، سلوفاكيا ، سلوفينيا ، إسبانيا ، السويد ، سويسرا والمملكة المتحدة.

في هذه الصفحة ：

أنواع مقرنة السقالات
فيديو سقالة الألومنيوم
لماذا تختار مقرنات سقالة EK

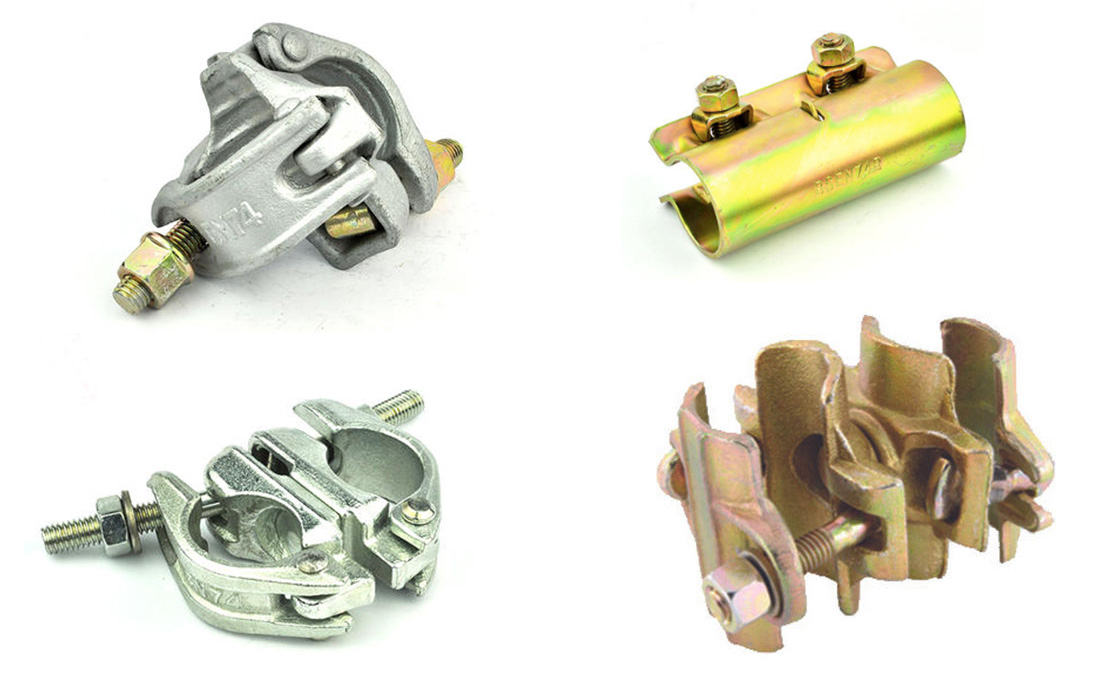

أنواع المقرنات السقالات

مقرنة الزاوية اليمنى (مقرنة مزدوجة ، مقرنة ثابتة). الأكثر استخدامًا في السقالات. Dovivel Acpler ، وهو الأكثر مرونة من بين ثلاثة مقرن السقالات الشائعة. مقرنة الأكمام المستخدمة في اتصال مفصل بعقب أنابيب فولاذية سقالة ، وخاصة الأنابيب الرأسية ، والأنابيب الأفقية ، والأقواس القطرية.

وفقًا للمعيار البريطاني ، EN74-1: 2005 ، يمكن تقسيم مقرنات السقالات إلى الأنواع الأربعة التالية على أساس سيناريوهات الاستخدام:

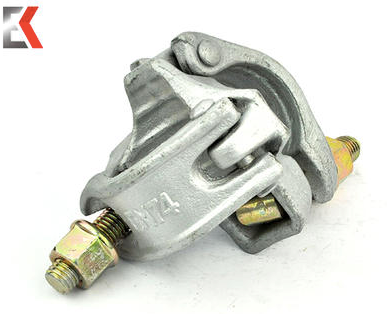

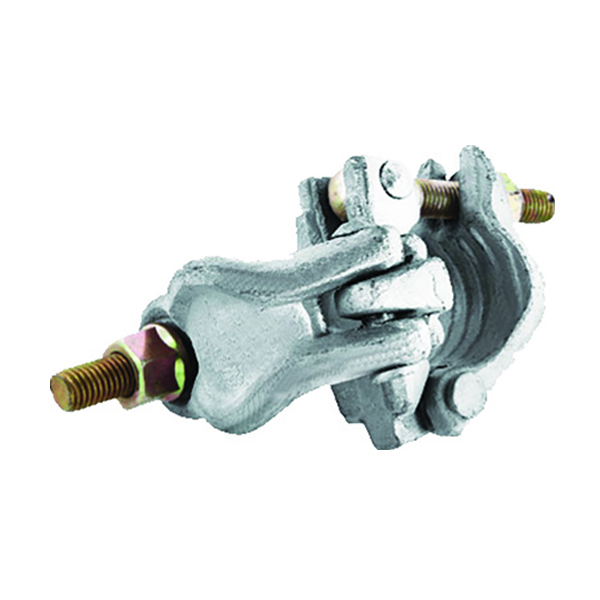

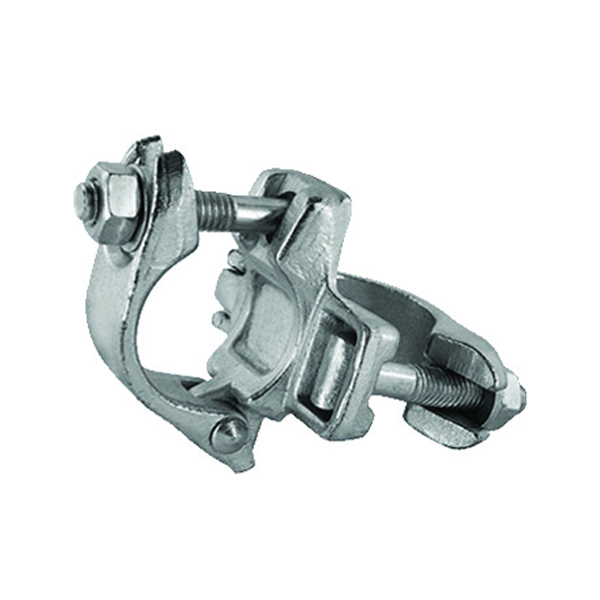

مقرن الزاوية اليمنى

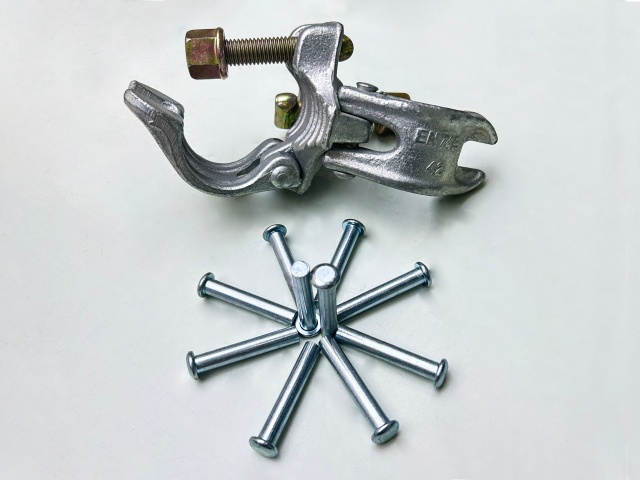

مقرنة الزاوية اليمنى: يُعرف أيضًا باسم مقرنة مزدوجة أو مقرنة ثابتة ، عادةً ما تستخدم لإصلاح الأنابيب رأسياً وحزمًا ، مما يلغي إمكانية انزلاق الأنابيب الفولاذية. يعتمد على الاحتكاك بين المقرنة وأنبوب الصلب لنقل الحمل. مثل اتصال القضيب العمودي والعارضة الكبيرة ، العارضة الكبيرة والعارضة الصغيرة من السقالات.

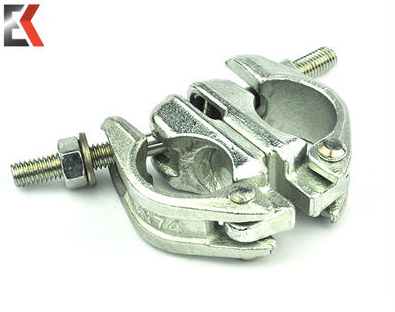

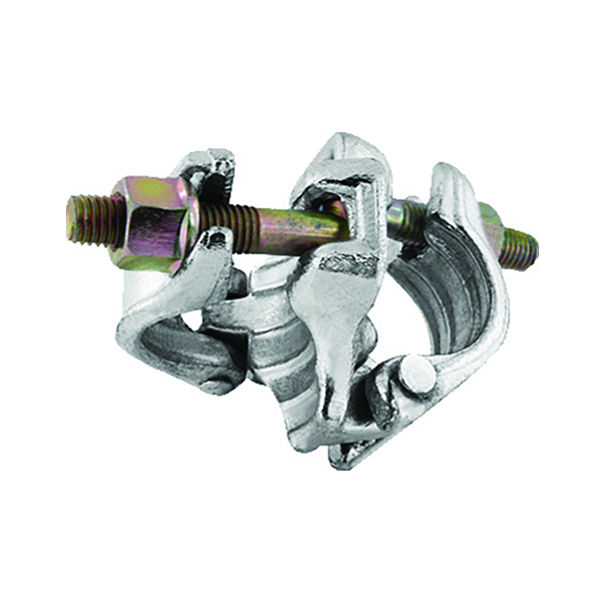

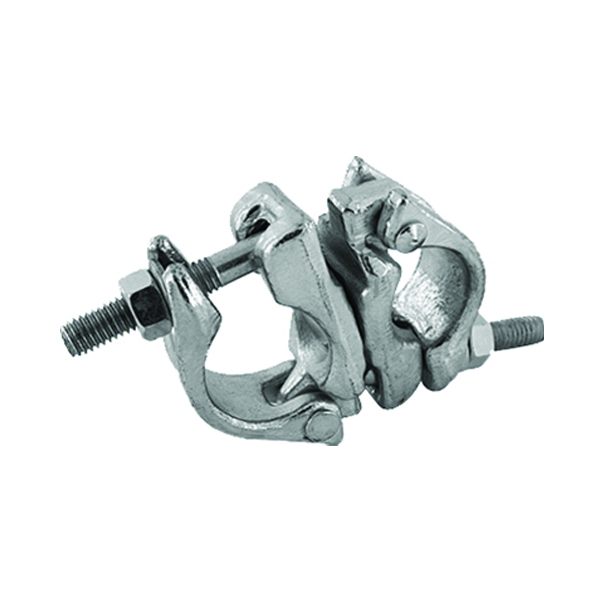

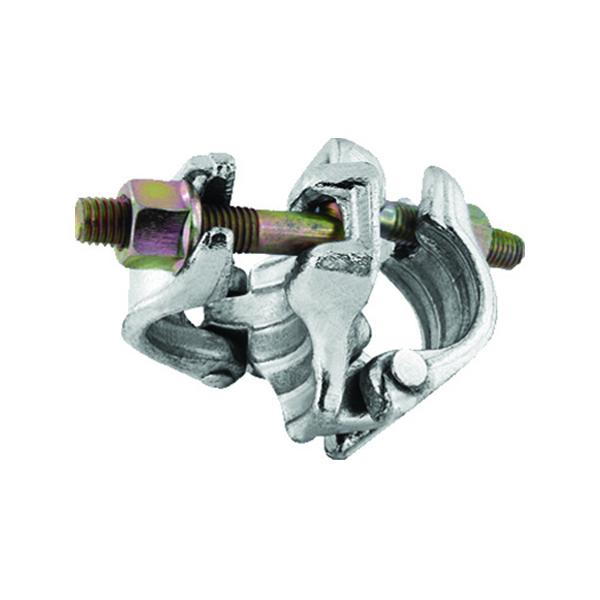

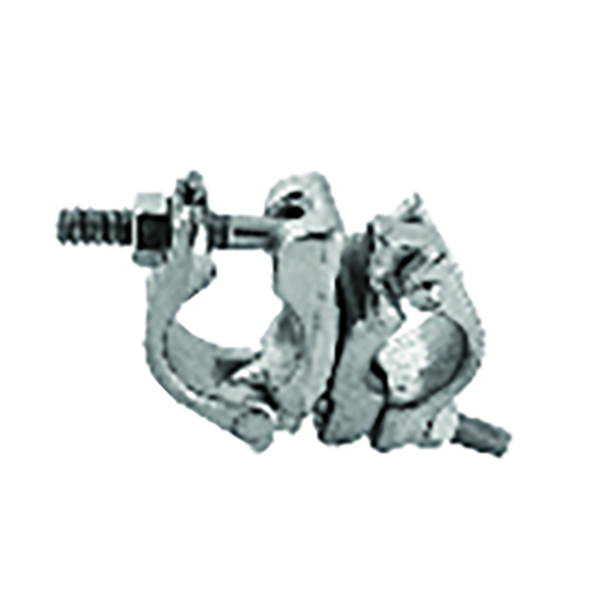

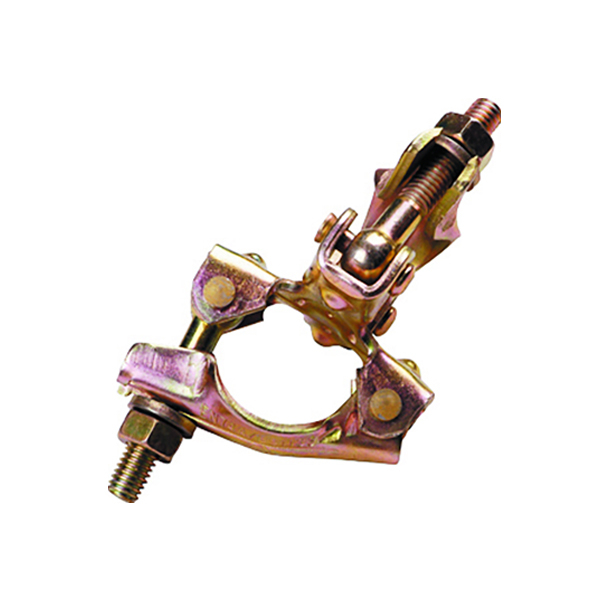

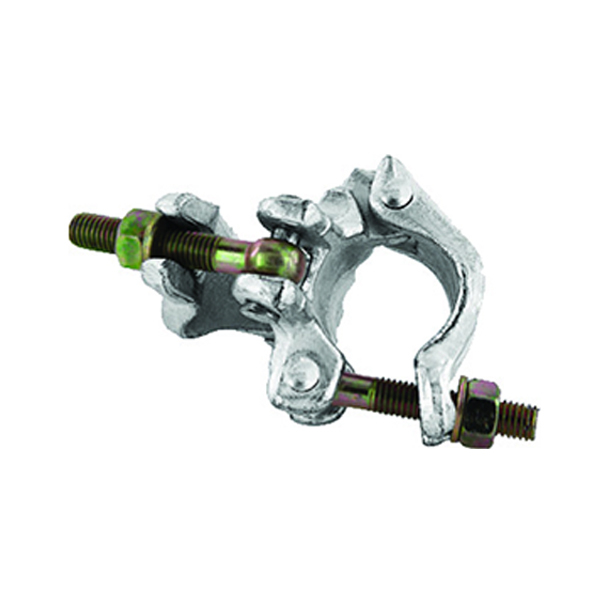

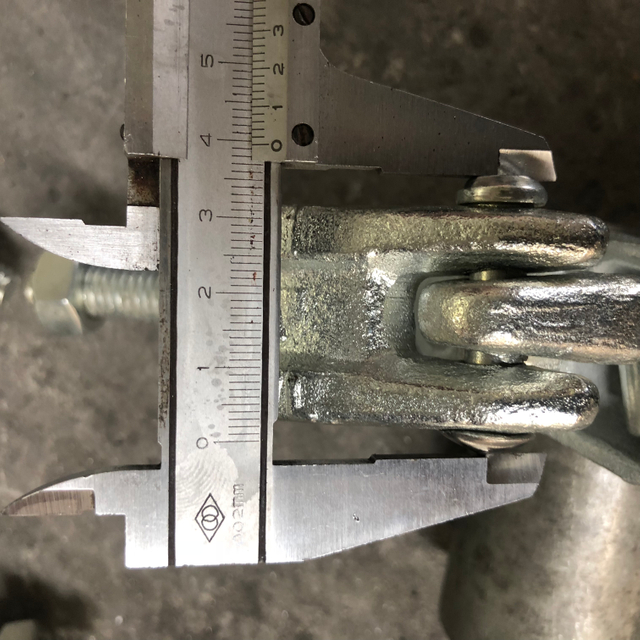

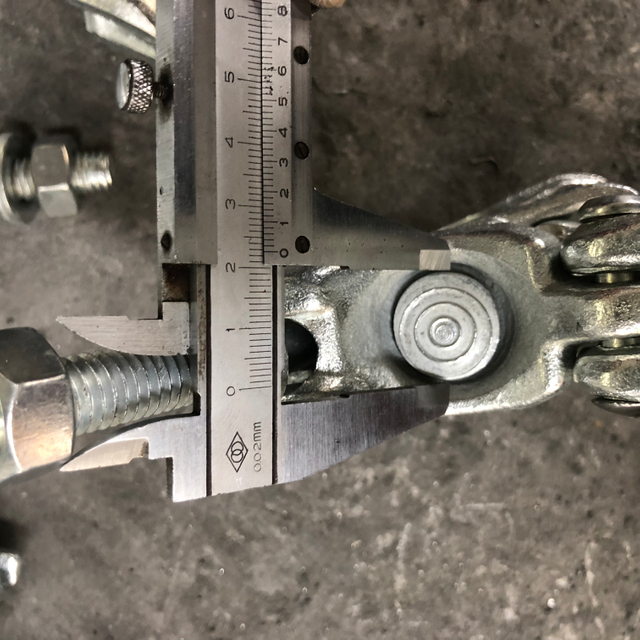

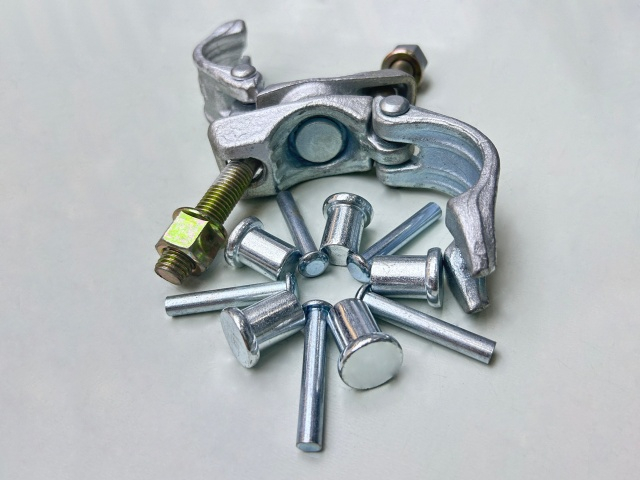

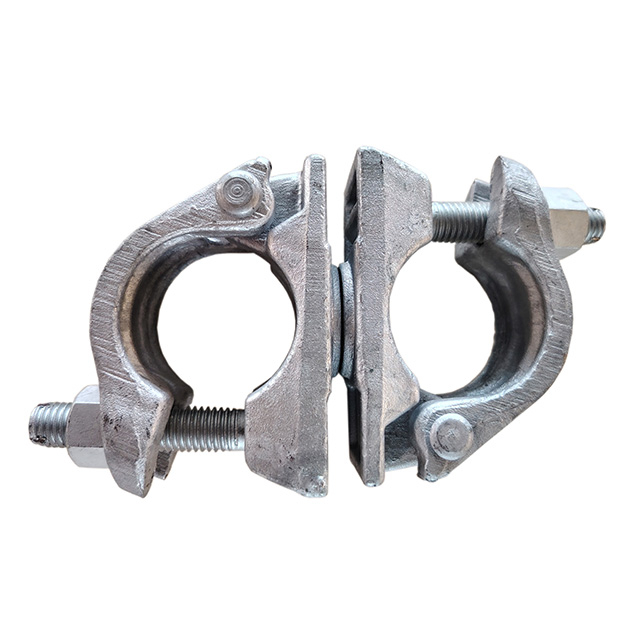

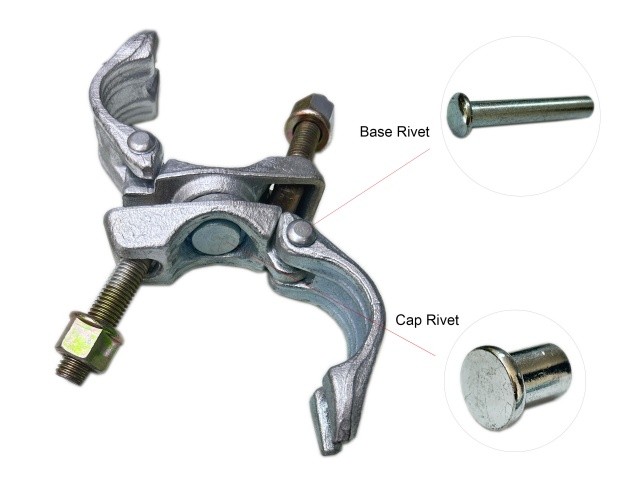

دوار مقرنة

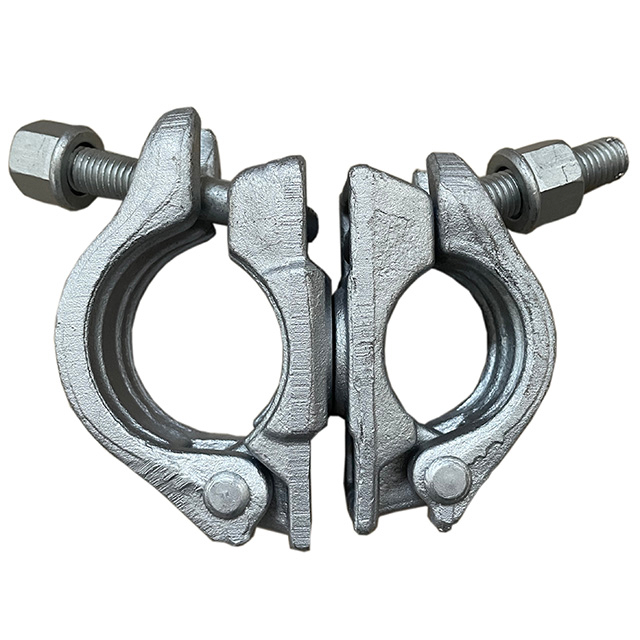

دوار المقرنة: يستخدم للاتصال المتقاطع وربط أنابيب فولاذية سقالة في أي زاوية. يربط ويصلح مكونين ويمكن أن يدوروا بمرونة لتسهيل البناء.

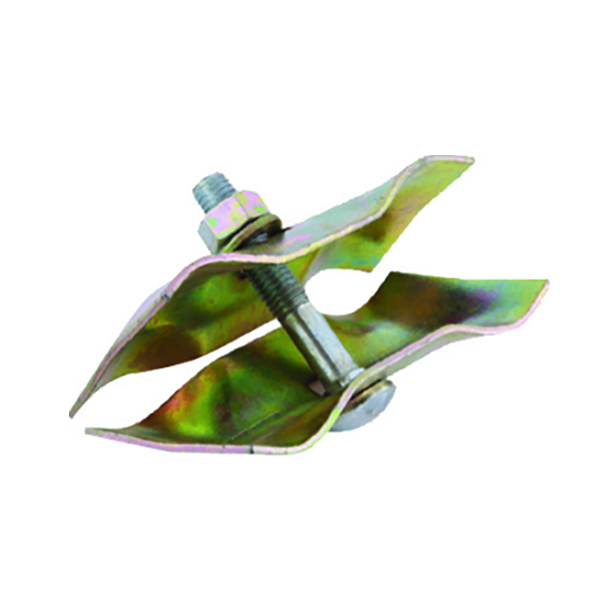

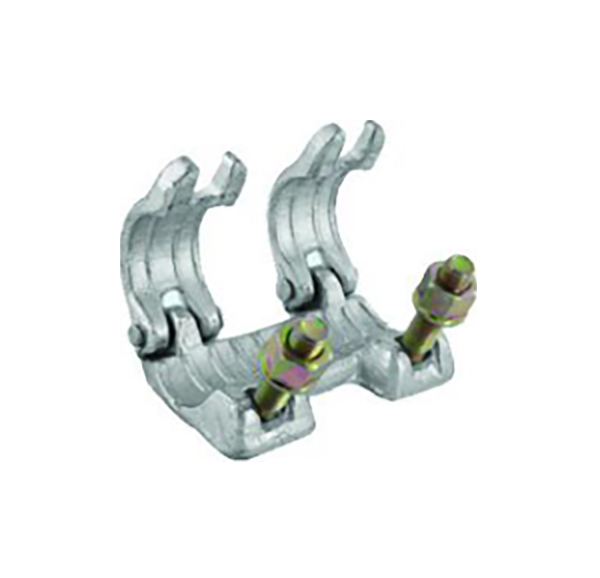

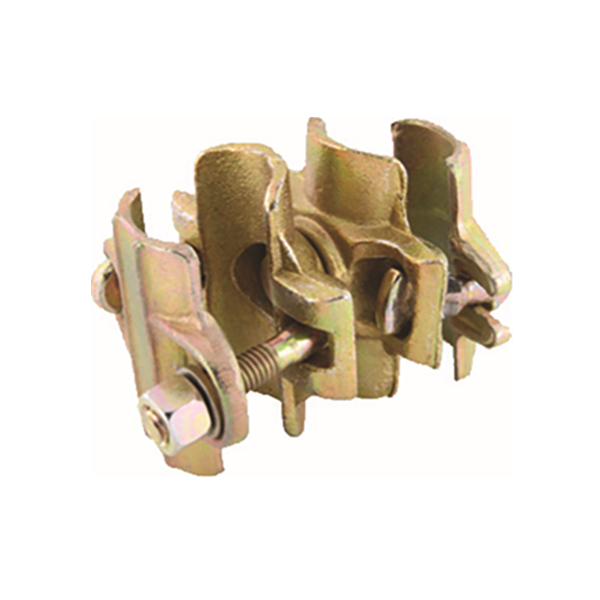

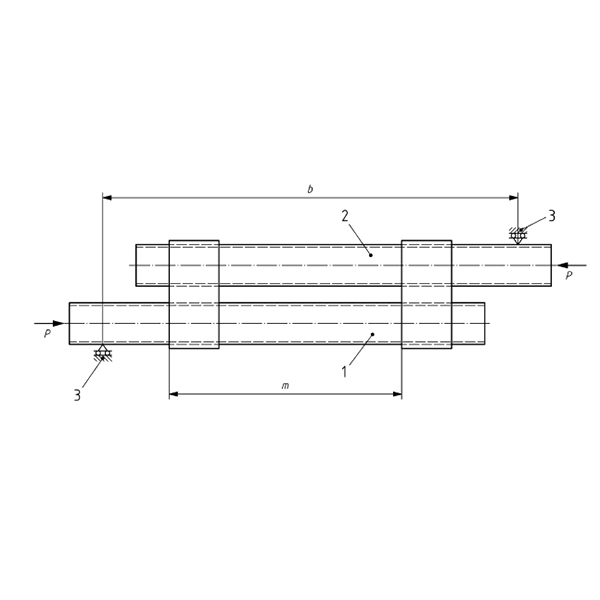

مقرنة موازية

مقرنة موازية: تستخدم لتثبيت اثنين من أنابيب الصلب السقالة المتوازية ، تستخدم بشكل رئيسي لربط السياج.

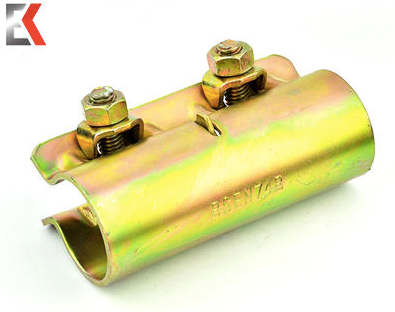

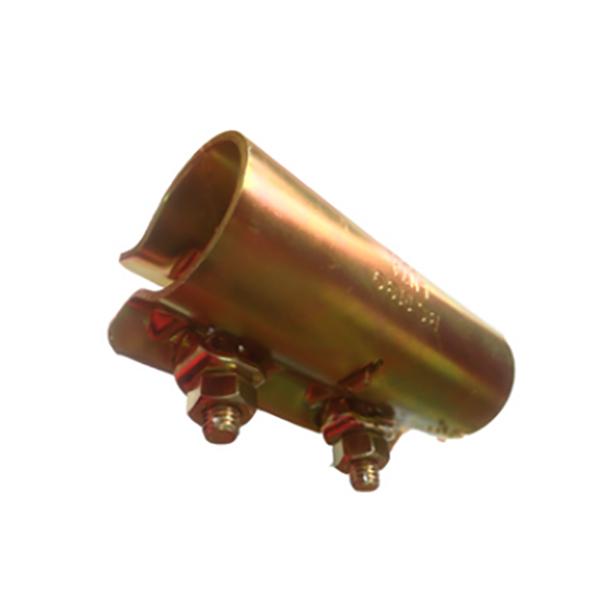

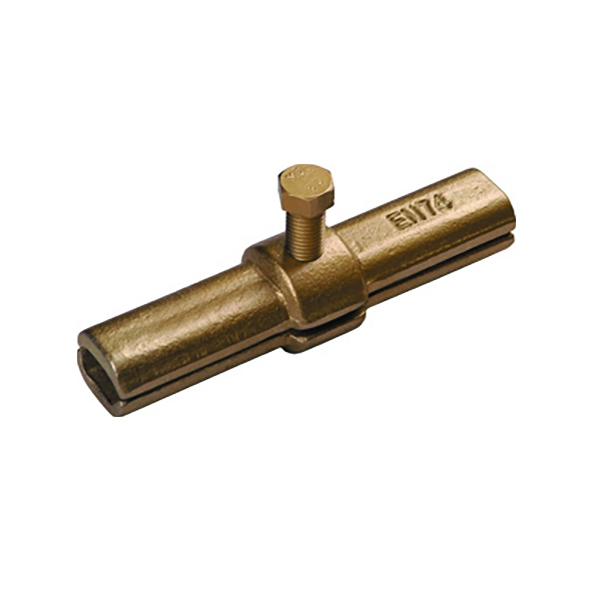

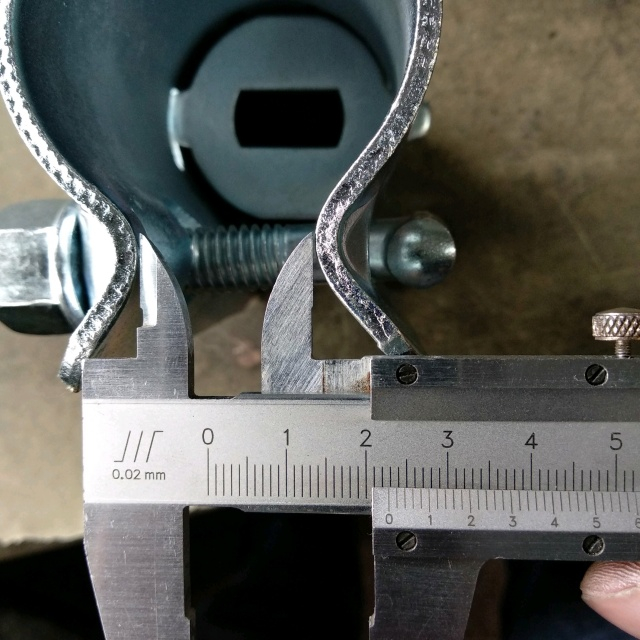

رسم مقرنة الأكمام

عادةً ما يستخدم رسم مقرن الأكمام لتوصيل أنابيب فولاذية بحزم لجعلها واحدة. يمكن أن يعوض رسم مقرنة الأكمام لأوجه القصور في أنبوب فولاذي قصير جدًا.

وفقًا للمتطلبات وسيناريوهات الاستخدام في مختلف البلدان ، يمكن تقسيم مقرنات السقالات الأنواع التالية:

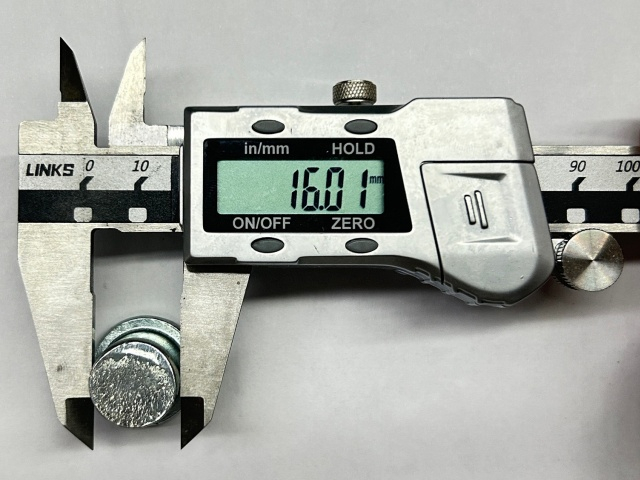

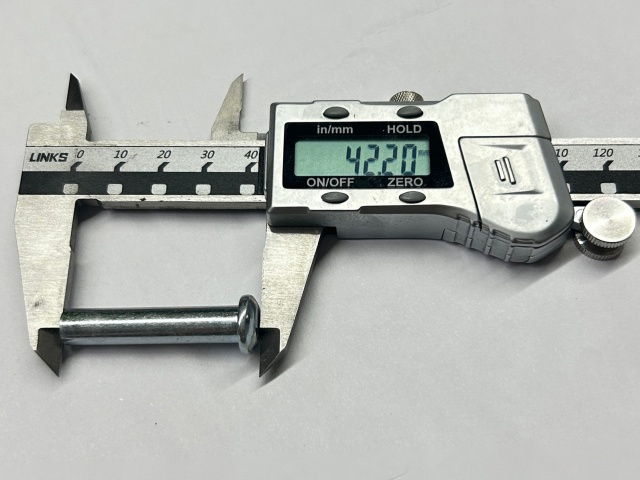

يستخدم بشكل أساسي لأنظمة السقالات المستخدمة في المملكة المتحدة ودول الكومنولث.

النوع البريطاني:

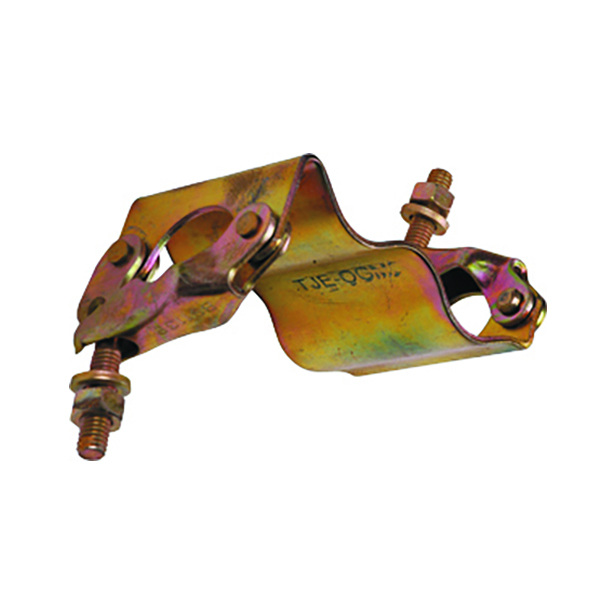

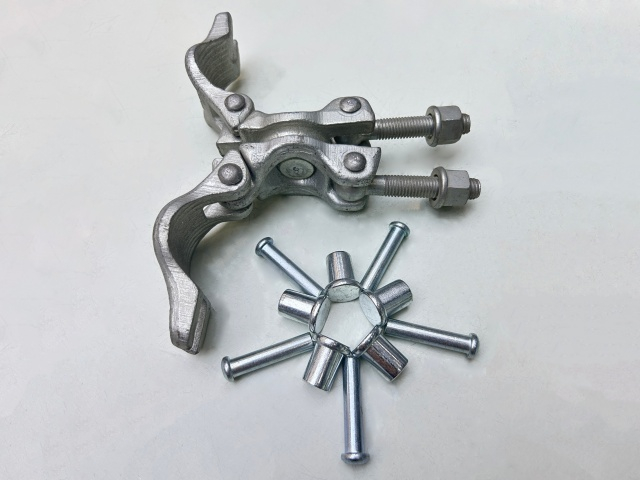

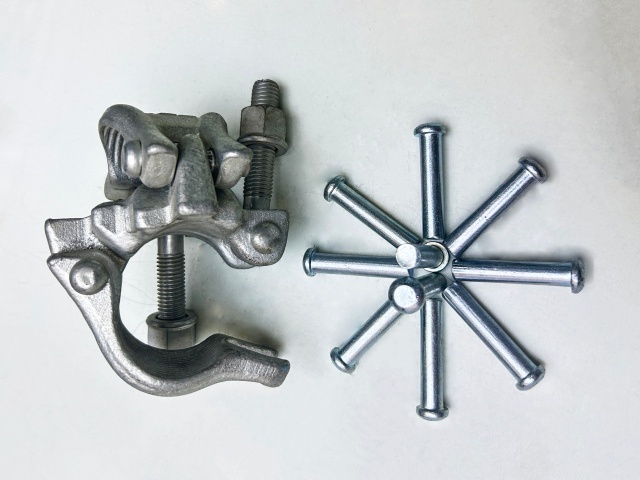

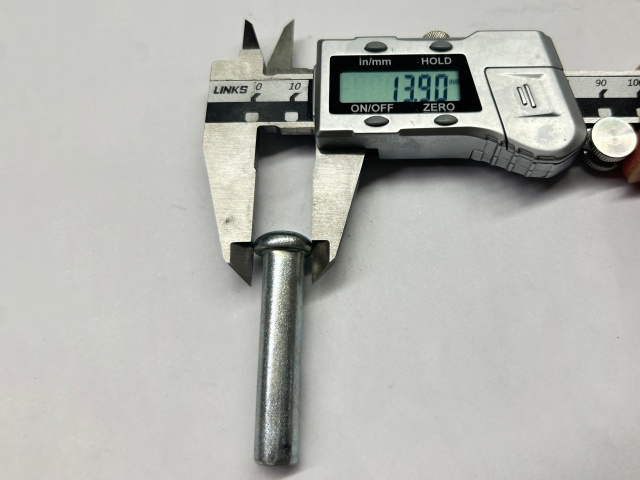

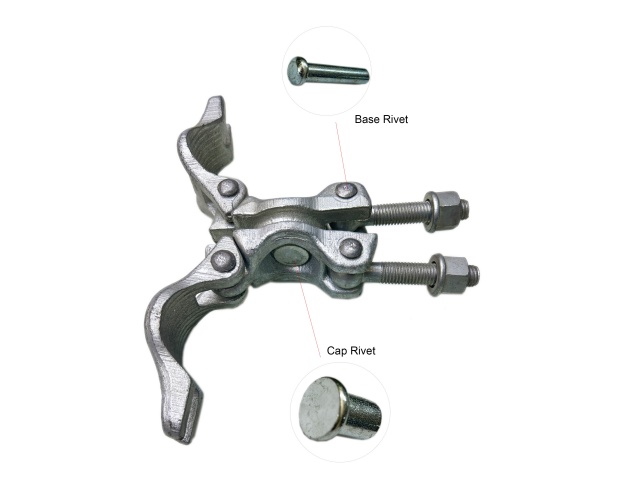

النوع الأمريكي:

يستخدم بشكل رئيسي في نظام السقالات في الولايات المتحدة.

النوع الألماني ：

يستخدم بشكل أساسي في نظام السقالات الألمانية.

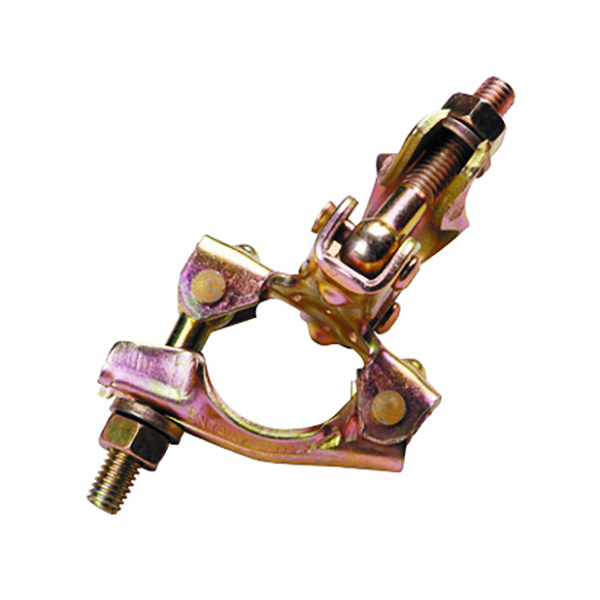

النوع الإيطالي ：

يستخدم بشكل أساسي لأنظمة السقالات في إيطاليا.

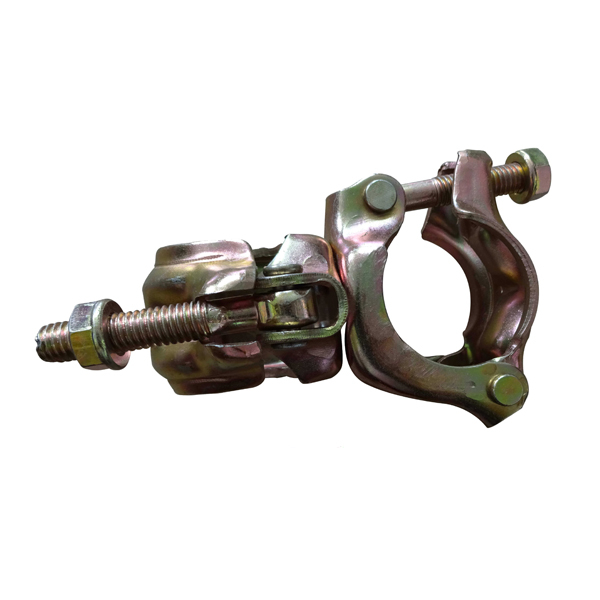

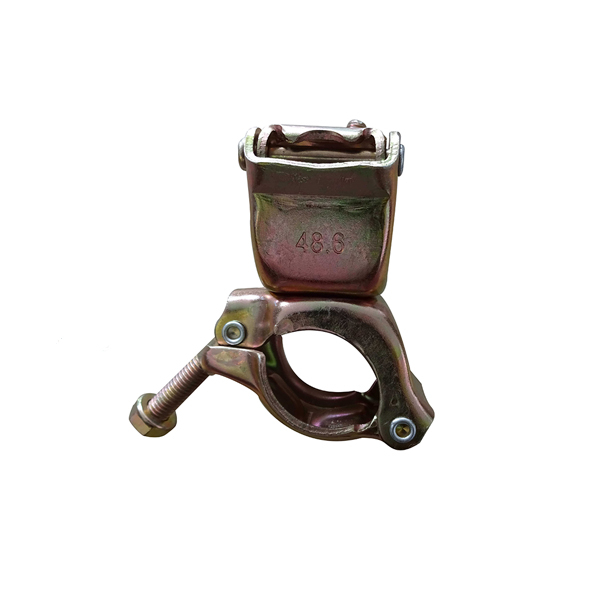

النوع الياباني الكوري ：

يستخدم بشكل رئيسي لأنظمة السقالات في اليابان وكوريا.

وفقًا لعمليات الإنتاج المختلفة ، هناك بشكل أساسي الأنواع الثلاثة التالية:

مقرنات السقالات المزورة ： يمكن أن تؤدي عملية الإنتاج هذه إلى نتيجة أن يتم ضمان صلابة مقرنة السقالة مع ضمان القوة. هذا هو المكان الذي يتفوق فيه مقرن السقالة المزور على المقرنة المضغوطة ومقرم الصب. استخدم فرنًا كهربائيًا عالي التردد لتسخين الفولاذ الهيكلي للكربون للمواصفات المقابلة لحالة الأوستينيت عند 950 درجة إلى 1050 درجة مئوية ، ويخضع لتزوير لمرة واحدة من 300-600KN لتحسين بنيتها وخصائصها الميكانيكية ، وتحسين صلابة المنتج وحماية قوتها.

مقرنات سقالة مزورة ：

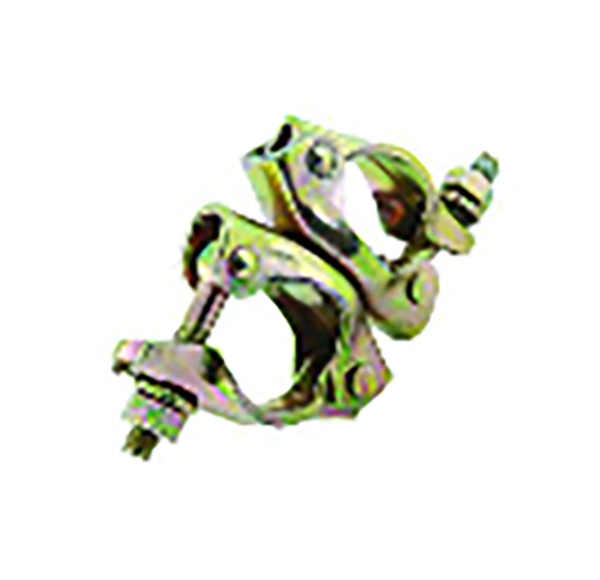

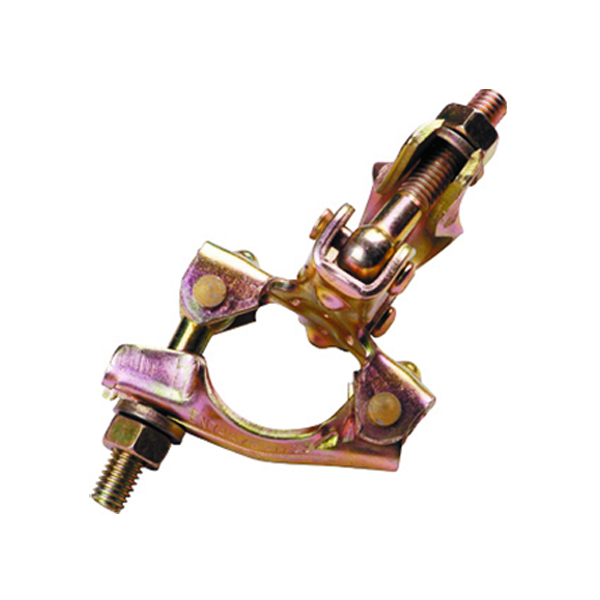

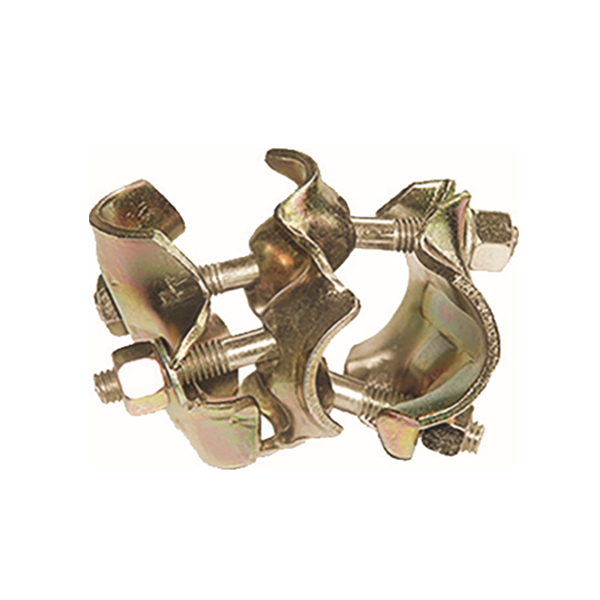

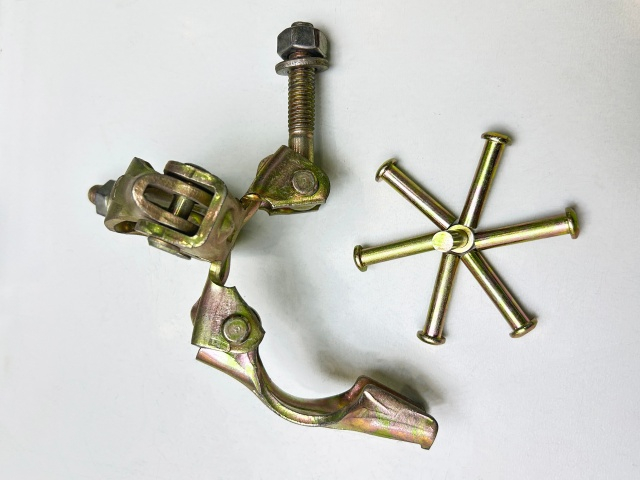

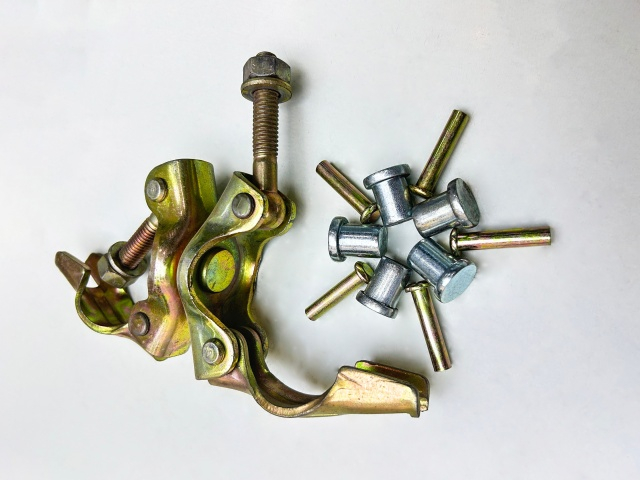

مضغوط المقرنات ：

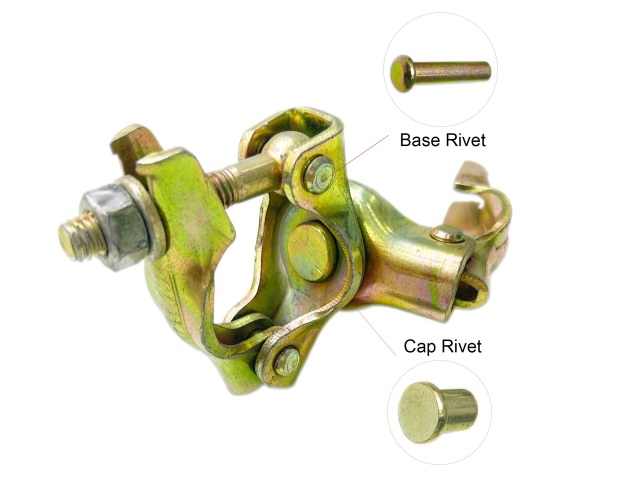

المقرنات المضغوطة ： مقارنة مع المقرنة المزورة ، يتمتع المضغوط بميزة السعر وخاصة المكياج لبعض المنتجات الشاغرة التي لا يمكن إنتاجها عن طريق التزوير ، واستخدام Q235 ، Q355 ، SPHC ودرجات أخرى من اللوحات الفولاذية ، معالجتها في المقرنات التي تلبي متطلبات BS EN74-1: 2005 من خلال القطع ، تشكيل القالب ، تجميع المعالجة. بالمقارنة مع المقرنات المزورة ، فإنه يتمتع بميزة سعر معينة ، كما أنه يعوض فجوة الإنتاج التي لا يمكن تحقيقها من خلال بعض تقنية تقنيات التوقيت.

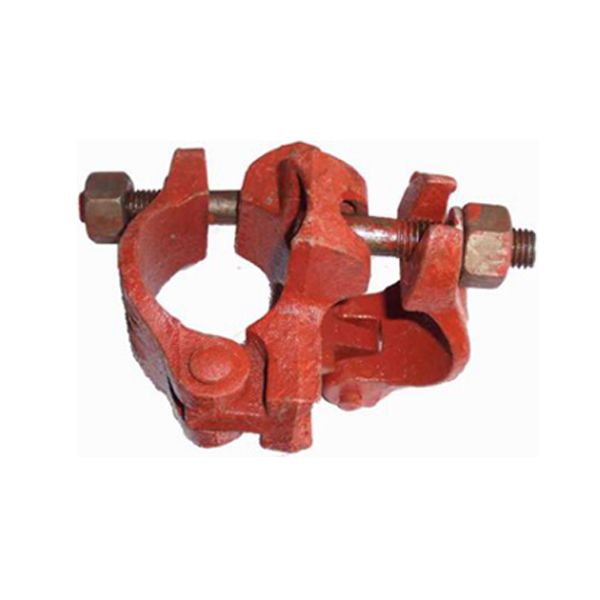

مقرنات الصب ：

المقرنات الصبغات ： حتى أن صب سقالة السقالات لديه صلابة عالية أوجه القصور من الصلابة الضعيفة التي لا يمكن التغلب عليها تؤدي أخيرًا إلى انخفاض في حصة السوق سنة بعد عام. قم بتسخين النحاس والحديد على حالة سائلة ، وصبها في قالب صب ، وتبريده بشكل طبيعي ، ثم يتم تجميعه لخصائص كفاءة الإنتاج العالية ودورة الإنتاج السريع والتكلفة المنخفضة. بسبب الخصائص التي لا يمكن التغلب عليها من المسبوكات: صلابة عالية ولكن صلابة سيئة ، فإن حصة السوق تتناقص سنة بعد عام.

وفقًا للعلاجات السطحية المختلفة ، يتم تقسيمها إلى الفئات الثلاث التالية:

1. مقرنات مجلفنة-بعد التخلص من الشحوم والتخلل والغمس والتجفيف ، يتم غمر مقرنات السقالات في محلول الزنك المصهور لفترة معينة من الزمن ثم يتم إخراجه.

2. مقرنات غالفانوغرام: مقرنات كهربائية غالفان هي مقرنات سقالة تحتاج إلى معالجتها عن طريق إزالة الشحوم والخلل مع معدات التحليل الكهربائي ، ثم تضعها في محلول من ملح الزنك ، ثم توصيل القطب السلبي لمعدات التحليل الكهربائي ؛ ضع لوحة الزنك على الجانب الآخر من القطعة وقم بتوصيلها بالقطب الإيجابي لجهاز التحليل الكهربائي ، وقم بتشغيل الطاقة ، واستخدم حركة التيار من القطب الإيجابي إلى القطب السلبي لإيداع طبقة من الزنك تدريجياً على سطح المقرنة.

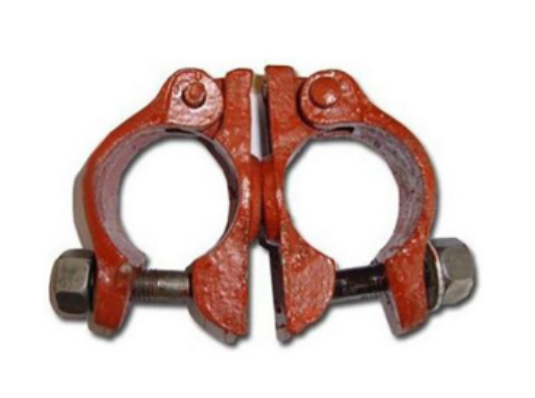

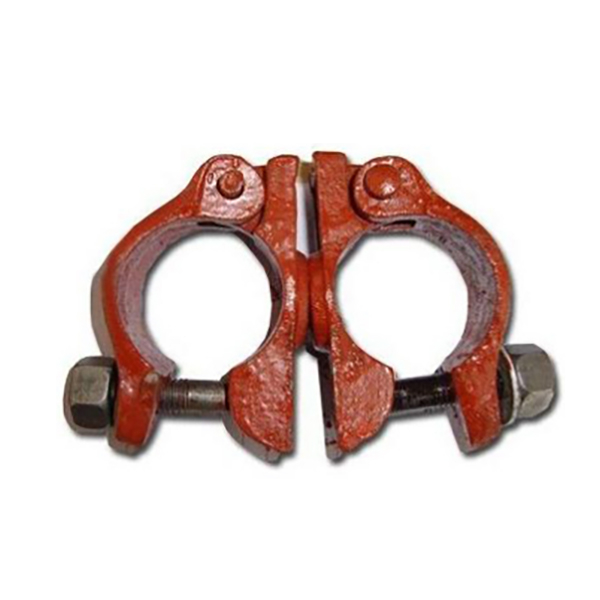

3. مقرنات الطلاء المحمية المحمية: الطلاء الرش هو طريقة طلاء يتم رشها من خلال مسدس الرش أو ذرة قرص ، مشتتة إلى قطرات موحدة وذاتية عن طريق الضغط أو قوة الطرد المركزي ، وتطبق على سطح المقرنة.

فيما يلي الأجزاء القياسية المستخدمة في الخصم: المسمار ، الجوز ، الحشية والمعلومات الأخرى:

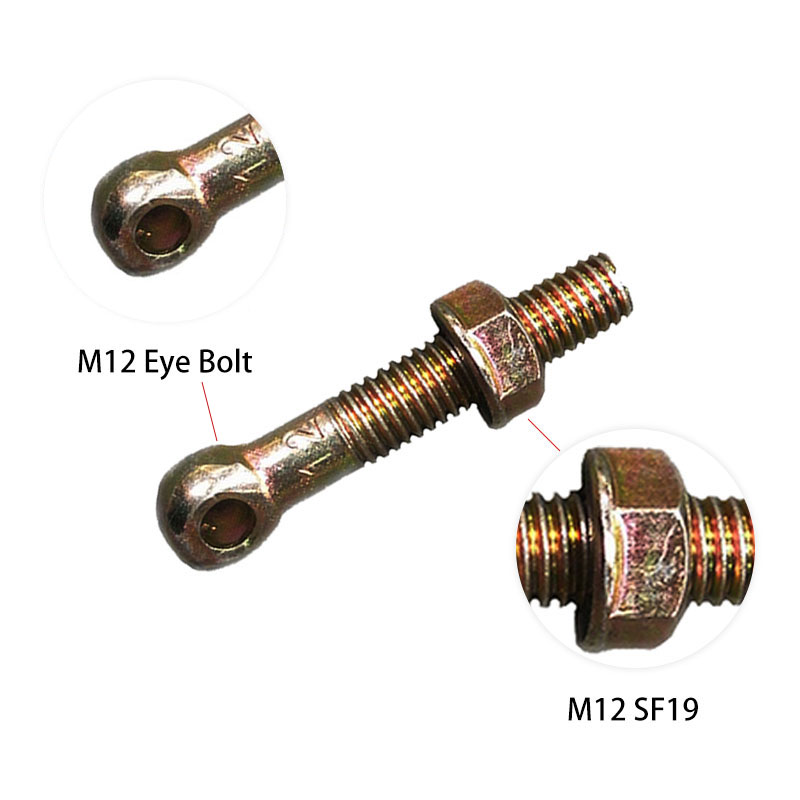

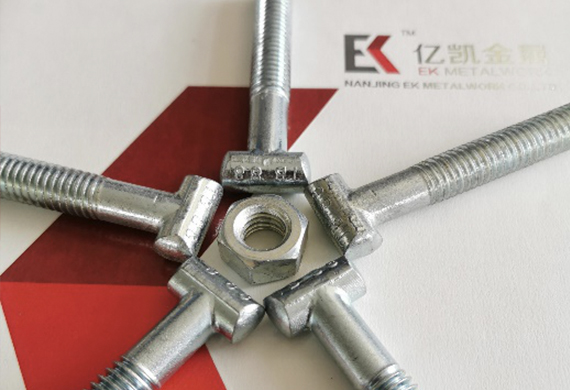

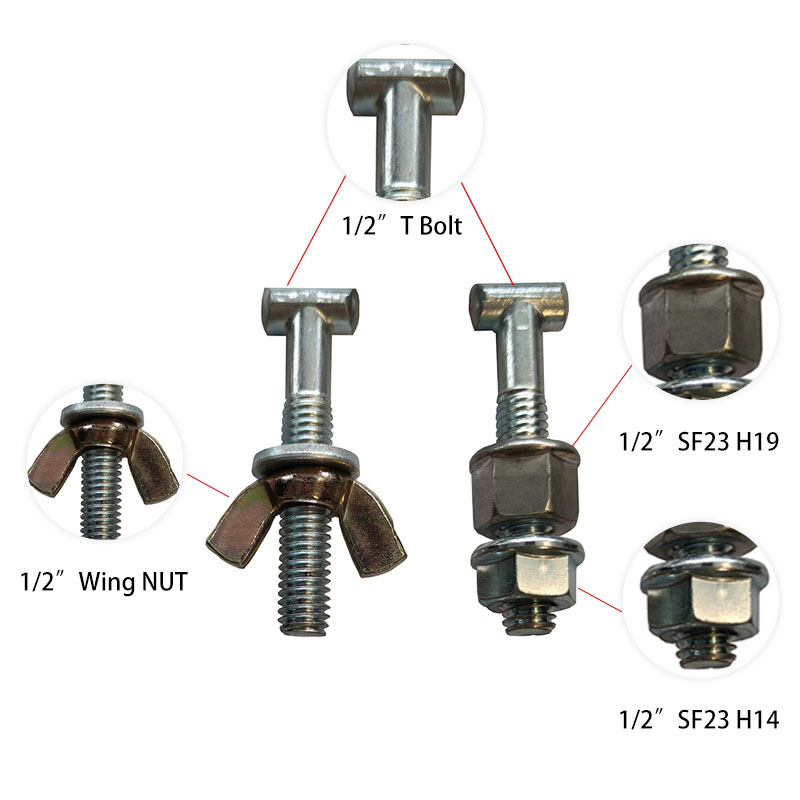

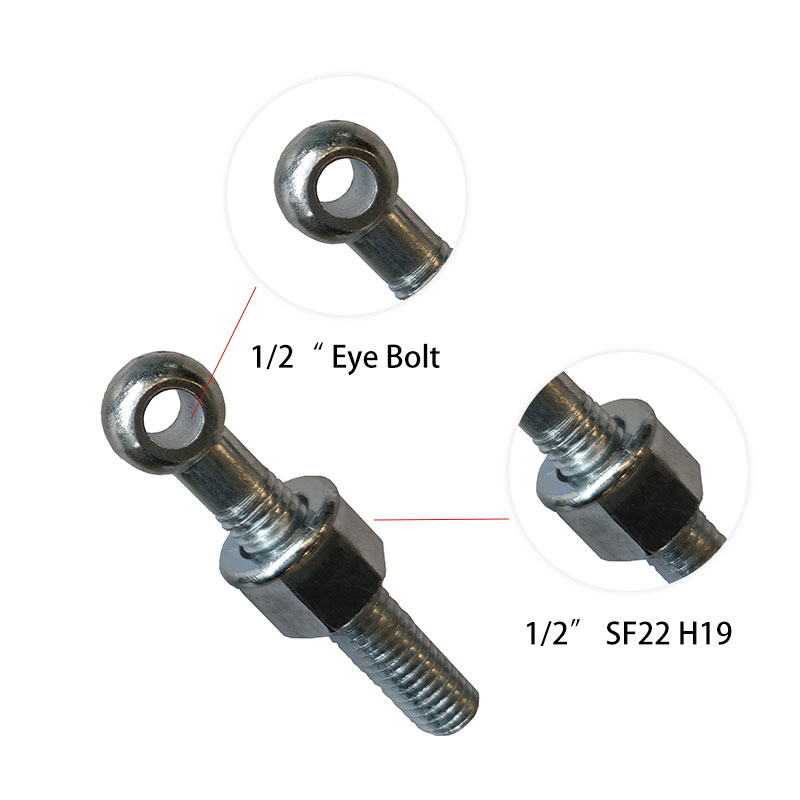

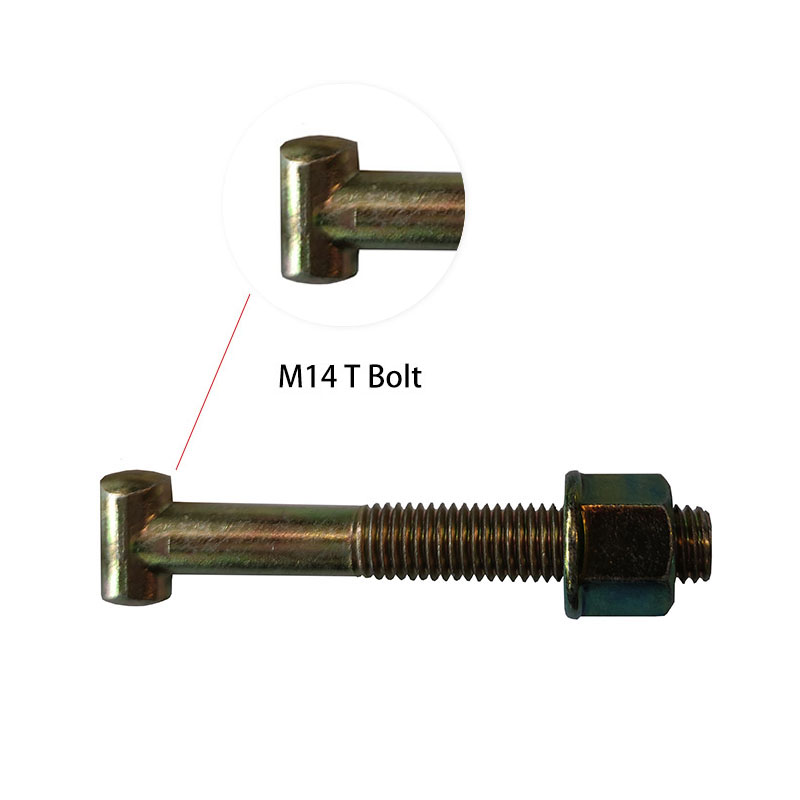

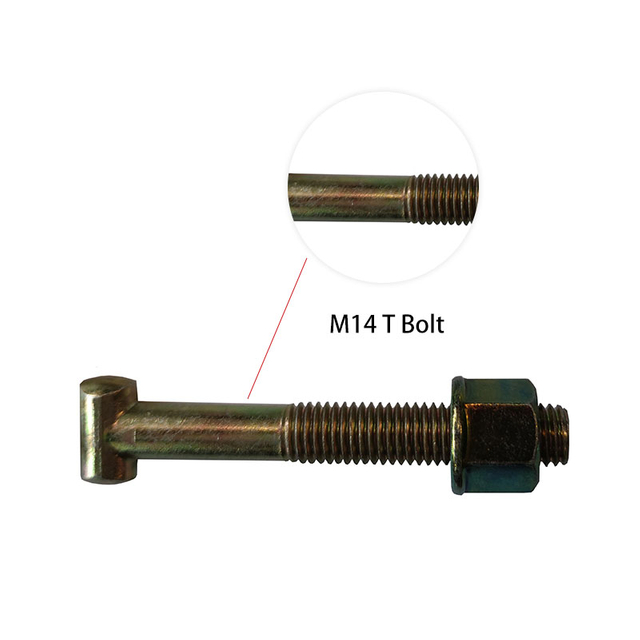

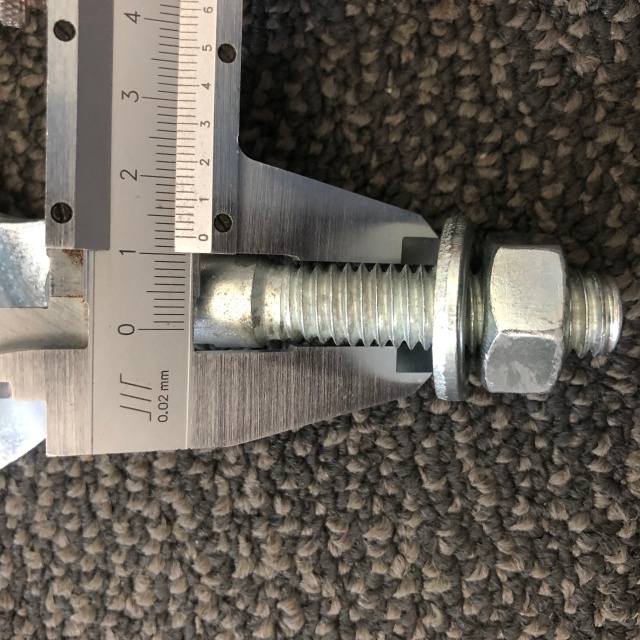

النوع الشائع: T-bolt ، الترباس العين ، صخب الطرف. أقطار البراغي الستة المشتركة ، والطول الفعال للمسامير والبلدان المطبقة هي كما يلي:

شائع ： المكسرات السداسية ، المكسرات الجناح ، الجوز شفة.
وفقًا لحجم مفاتيح الربط في مختلف البلدان ، فإن أحجام صمولة المقرنة الشائعة هي 19 ملم و 21 مم و 22 مم و 23 ملم. من بينها ، يتم استخدام المكسرات 19 ملم عمومًا في مقرنات السقالات في اليابان وكوريا الجنوبية وبعض دول جنوب شرق آسيا ، وتستخدم المكسرات 21 ملم عمومًا في المقاوم ذات الصلة في المملكة المتحدة ودول الكومنولث ، و 22 مم من الصواميل مناسبة لأنظمة السقالات في الولايات المتحدة وألمانيا وبعض البلدان الأوروبية. ، والمكسرات 23 ملم تستخدم بشكل رئيسي في أستراليا.

يتم عرض قطر الترباس وعرض الوحدة وارتفاع المكسرات السداسية الشائعة في الجدول التالي:

عرض عبر شقق لجوز سداسي ، واستخدام البلدان
عرض	21	المملكة المتحدة وكومنولث الأمم
عرض	22	الولايات المتحدة الأمريكية وألمانيا وبعض دول أوروبان
عرض	23	أستراليا
عرض	19	اليابان وكوريا الجنوبية وبعض دول جنوب شرق آسيا

	الترباس ديا.	العرض عبر الشقق	ارتفاع	العرض عبر الشقق	ارتفاع	العرض عبر الشقق	ارتفاع
مسدس الجوز	1/2 '	S21	H11	S22	H11	S23	H11
مسدس الجوز		SF21	H14	SF22	H14	SF23	H14
مسدس الجوز		SF21	H19	SF22	H19	SF23	H119
مسدس الجوز		S21	H15
مسدس الجوز	M14	S22	H11	S23	H11
مسدس الجوز		SF22	H14	SF23	H14
مسدس الجوز		SF22	H19	SF23	H119

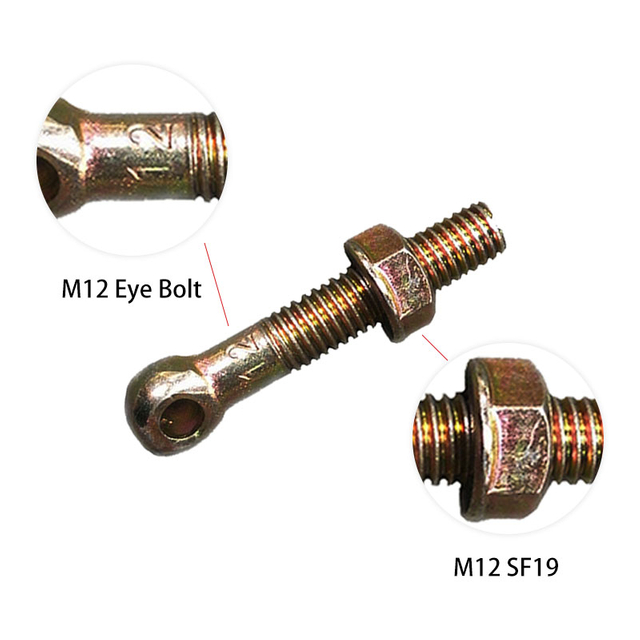

مسدس الجوز	M12	SF19	H9
الجناح الجوز	1/2

	ديا.	الطول / طول الترباس فعال	يستخدم
تي بولت	1/2	75-88	المملكة المتحدة وكومنولث الأمم
	M14	75-87	الولايات المتحدة الأمريكية وألمانيا وبعض دول أوروبان
	M14	98-110	الولايات المتحدة الأمريكية وألمانيا وبعض دول أوروبان
الترباس العين	1/2	67-86	المملكة المتحدة وكومنولث الأمم
	M12	57-73	المملكة المتحدة وكومنولث الأمم
	M14	70-90	الولايات المتحدة الأمريكية وألمانيا وبعض دول أوروبان

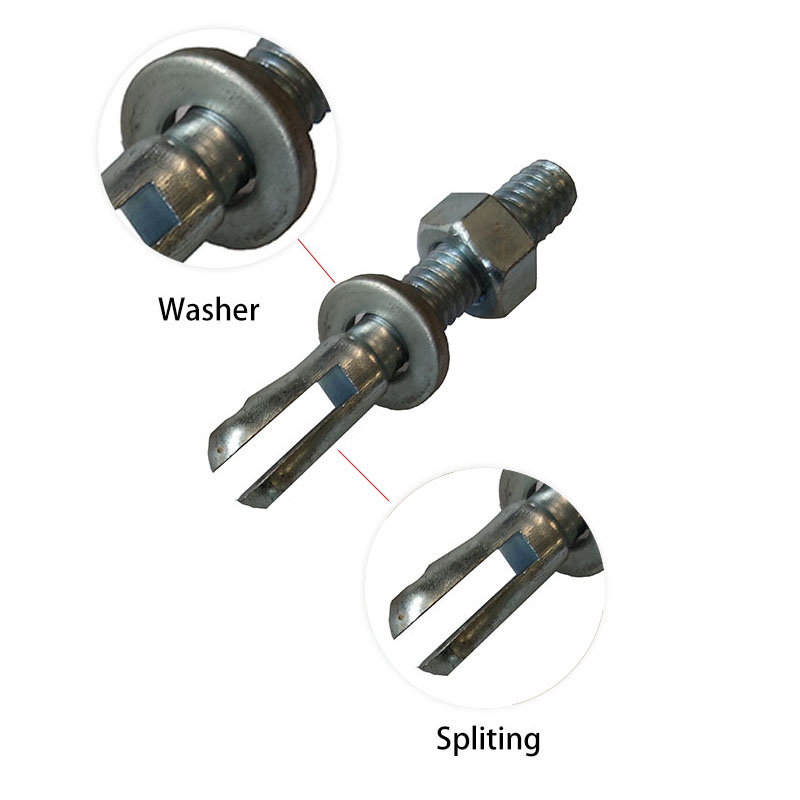

ترسل الترباس نهاية	1/2	45-82	ل putlog مقرن ، BRC ، إلخ.

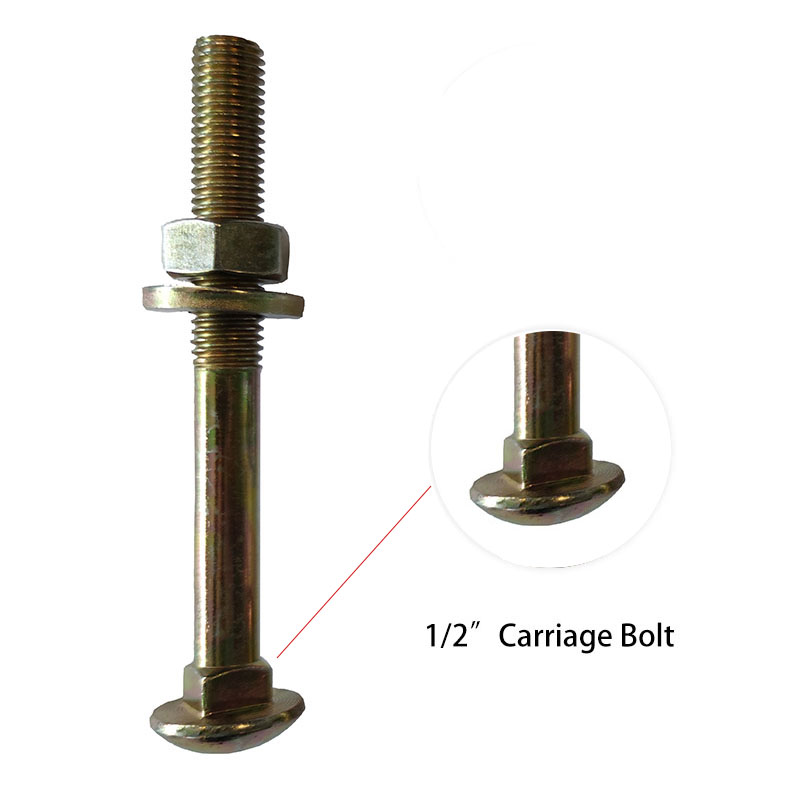

الترباس النقل	1/2	116-125	للأنبوب المشبك الخارجي ، المشبك العالمي ، إلخ.
الترباس النقل	1/2	85-92	للأنبوب المشبك الخارجي ، المشبك العالمي ، إلخ.
مسدس الترباس	M16	72-80	لمقاومة العارضة ، دبوس مفصل DF
شقة t-bolt	1/2	66-76	للمقانين الإيطاليين

السُمك والقطر الداخلي/الخارجي للغسالة على النحو التالي:

سماكة

ديا الداخلية / الخارجي.

غسالة

3.5

13-26

وفقًا لسيناريوهات الاستخدام المختلفة وأحجام مختلفة من الأنابيب النحاسية ، فإن مواصفات المقرنة الأكثر استخدامًا هي: 48.3*48.3. هناك أيضًا بعض المواصفات الخاصة كما هو موضح في الجدول التالي:

وفقا لأحجام مختلفة

مزدوج	دوار مقرنة
48.3*34	48.3*34	34*34	34*38
48.3*38	48.3*38	38*38	38*42
48.3*42	48.3*42	42*42	42*60
48.3*48.3	48.3*48.3	-	-
48.3*60	48.3*60	60*60	60*76
48.3*76	48.3*76	76*76	86*89
-	48.3*89	89*89	-

حصل مقرن السقالات لدينا على العديد من الشهادات الدولية ، مثل EN 74-1: 2005 و EN 74-1: 2005 البند 7.4.3 ، إلخ.

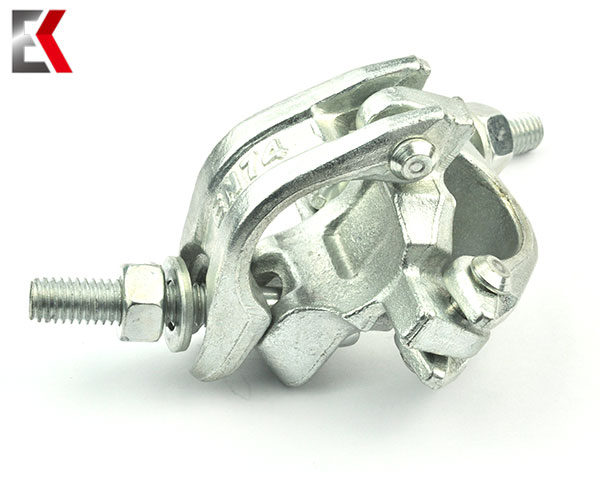

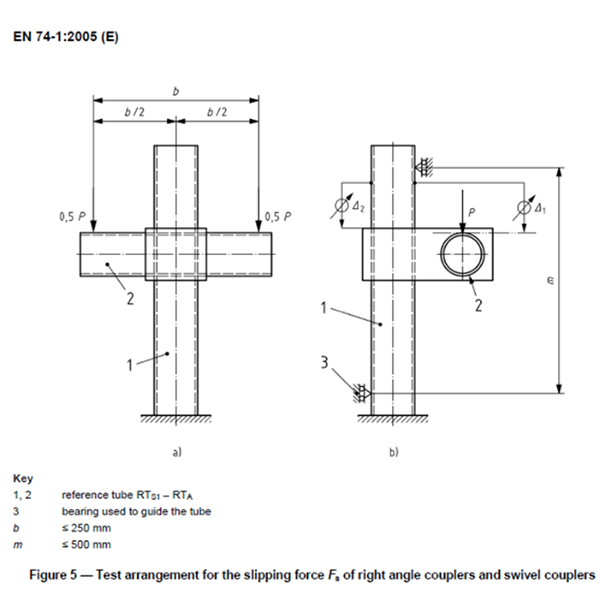

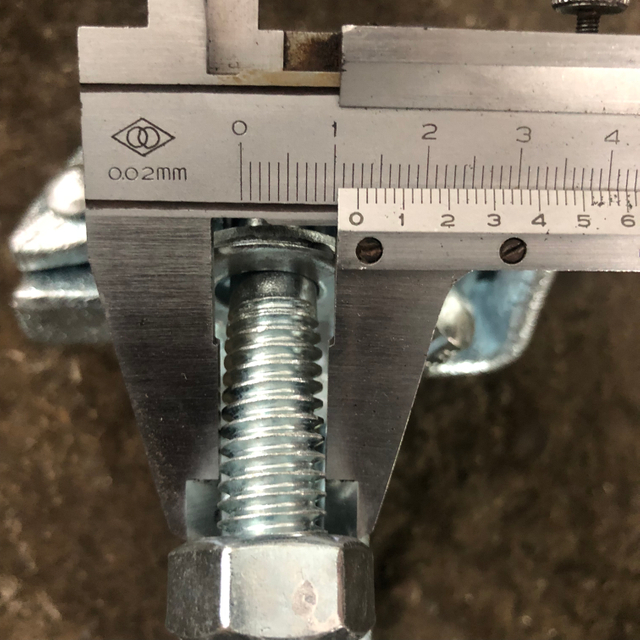

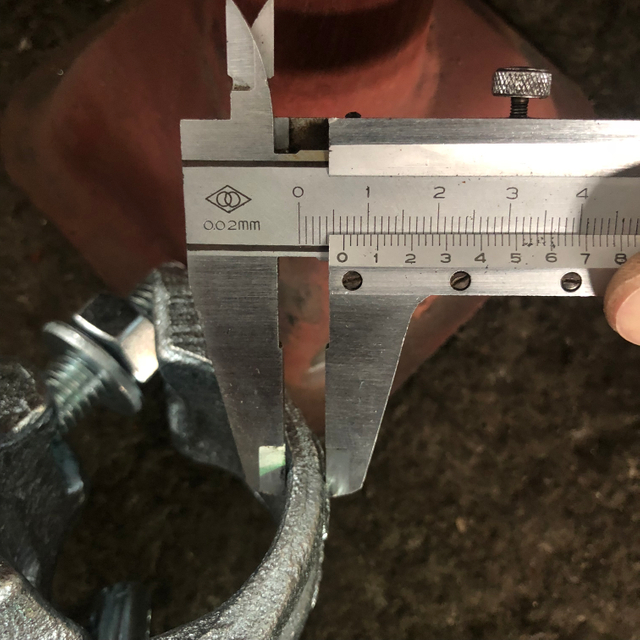

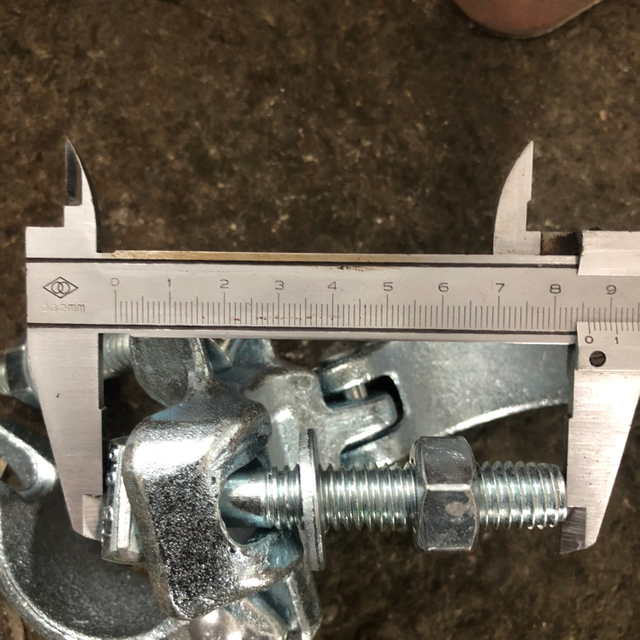

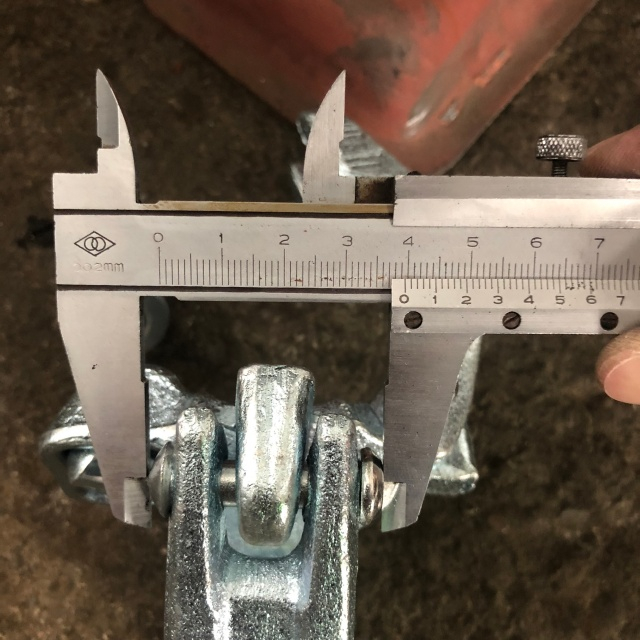

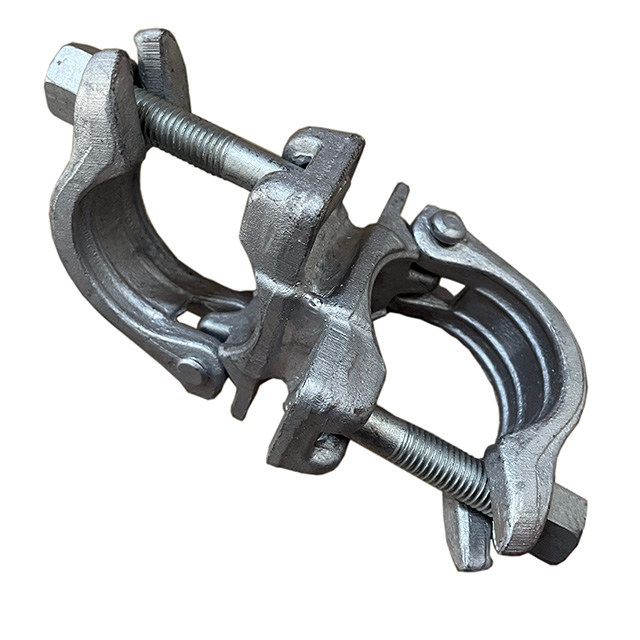

إسقاط مقرنة مزدوجة مزدوجة

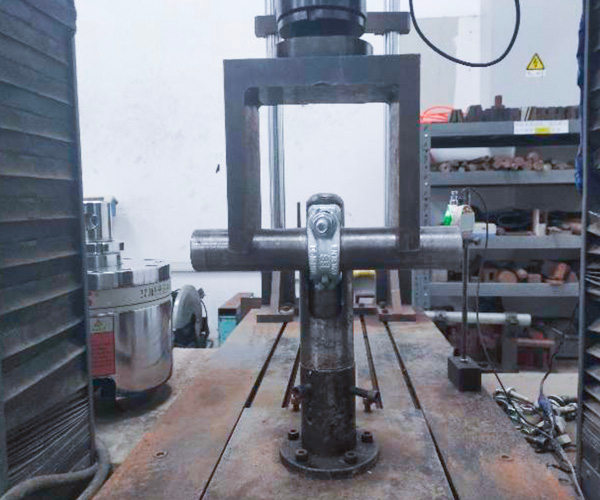

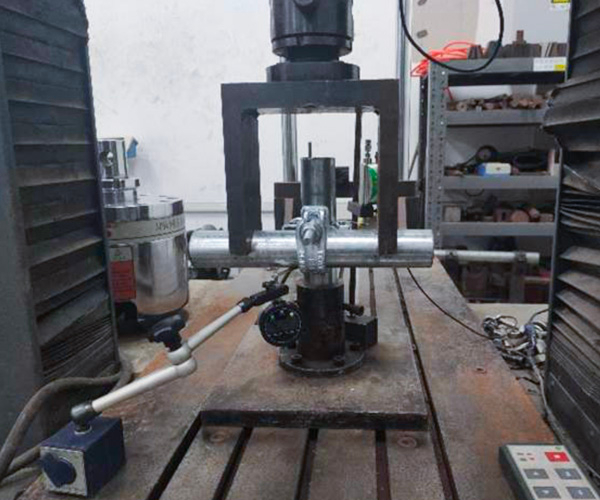

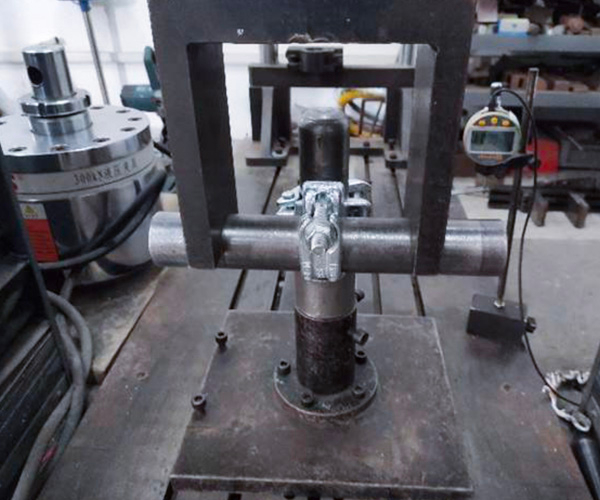

في الاختبار (قوة الانزلاق)

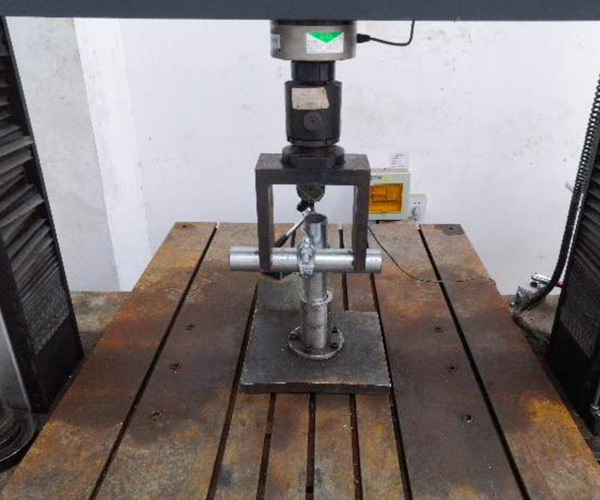

في الاختبار (قوة الفشل)

قوة الانزلاق: في المرة الأولى التي يتم فيها تطبيق الضغط ، عندما يكون الضغط أكبر من 10kn ، يجب أن تكون المسافة المنزلق من أنبوب الفولاذ السقالة أقل من 7 مم. نتيجة الاختبار هي: عندما يكون الضغط 10.6kn ، فإن المسافة المنزلق للأنبوب الفولاذ على المقرنة أقل من 7 مم ، وهو ما يلبي المتطلبات القياسية.
يتم تطبيق الضغط الثاني ، عندما يكون الضغط أكبر من 15kn ، يجب أن تكون المسافة المنزلق للأنبوب الفولاذ على المقرنة بين 1 مم و 2 مم. نتيجة الاختبار هي: تحت ضغط 30KN ، تكون المسافة المنزلق من الاختبار الثاني أقل من 1 مم ، وهو ما يتوافق مع المطالبة.

قوة الفشل ： يجب أن يصل وزن محمل مقرن السقالات إلى 20kn. نتيجة الاختبار: يمكن أن تتحمل وزنًا 24 كنيستان ، وتصل المقاومة المدمرة للمقرن إلى المعيار.

ملخص النتائج:

لا.	اختبار البند	طريقة الاختبار
1	قوة الانزلاق	EN 74-1: 2005
2	قوة الفشل	EN 74-1: 2005

نتائج الاختبار:

جملة الاختبار	اختبار البند	متطلبات الاختبار	نتيجة الاختبار	خاتمة
7.2.1	قوة الانزلاق	△ 1≤7 مم ، FS ، 5 ٪ ≥10.0kn	△ 1 = 7mm ، fs ، 5 ٪ = 15.88kn	يمر
7.2.1	قوة الانزلاق	1mm≤ △ 2≤2mm ، FS ، 5 ٪ ≥15.0kn	1mm≤ △ 2≤2mm ، FS ، 5 ٪ = 15.91kn	يمر
7.2.2	قوة الفشل	FF ، 5 ٪/γR2 ≥30.0kn	FF ، 5 ٪/γR2 = 50.63kn	يمر

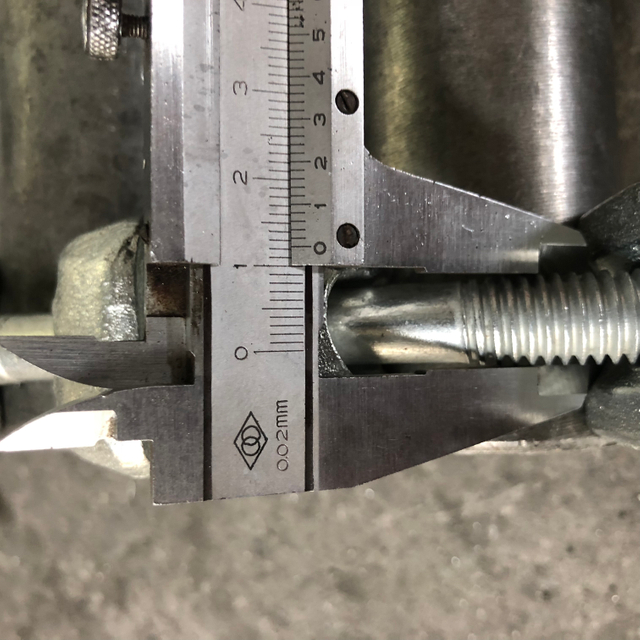

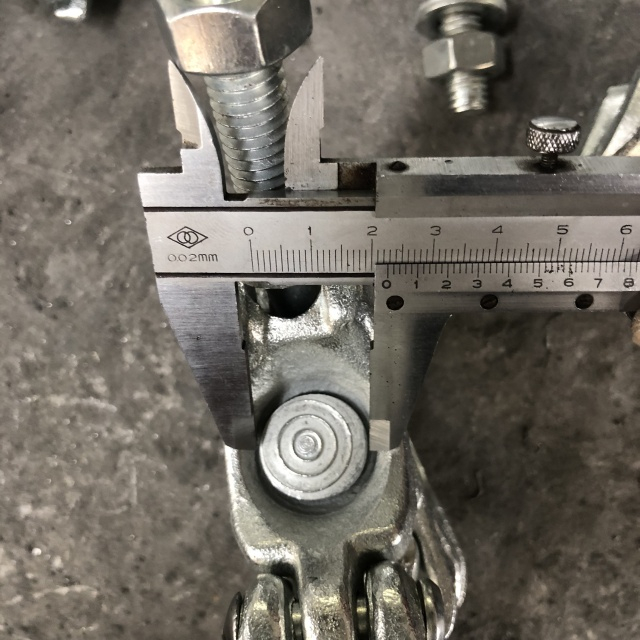

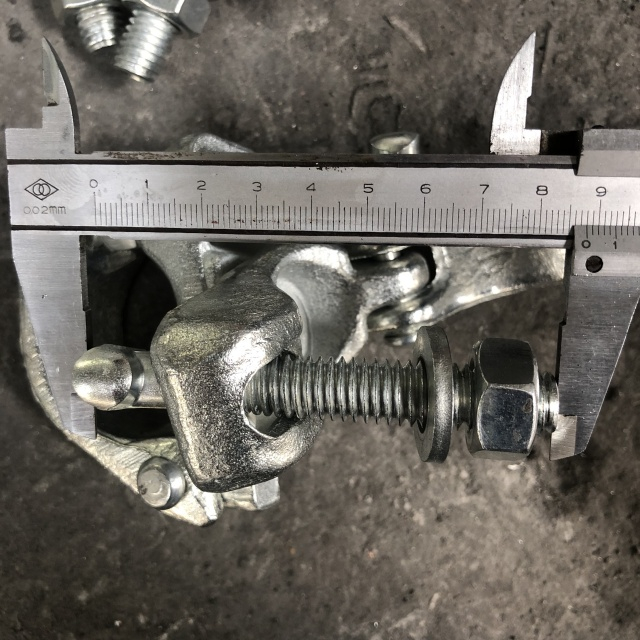

إسقاط فئة مقرنة دوارة مزورة 'b '

في ظل الظروف العادية ، من الصعب الوصول إلى درجة B ، لكننا وصلنا

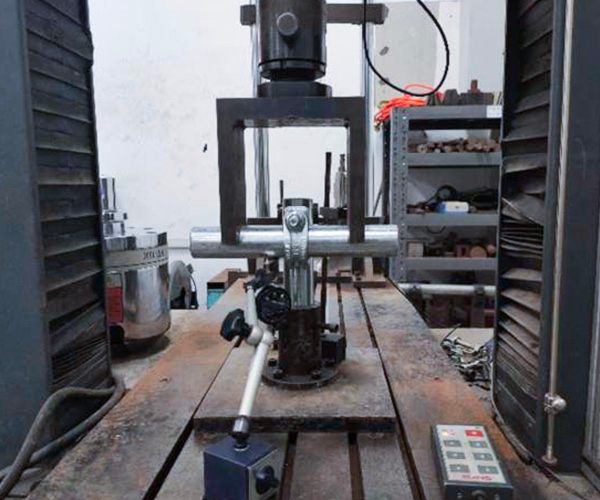

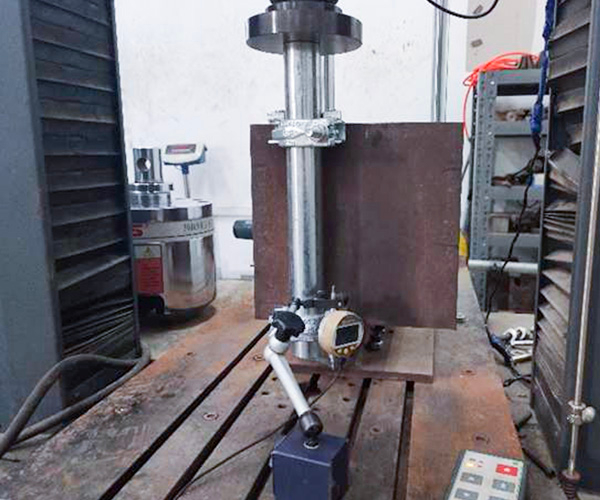

في الاختبار (قوة الانزلاق)
في الاختبار (قوة الفشل)

ملخص النتائج:

لا.	اختبار البند	طريقة الاختبار
1	قوة الانزلاق	EN 74-1: 2005
2	قوة الفشل	EN 74-1: 2005

نتائج الاختبار:

جملة الاختبار	اختبار البند	متطلبات الاختبار (دوار مقرن ، الفئة ب)	نتيجة الاختبار	خاتمة
7.2.1	قوة الانزلاق	△ 1≤7 مم ، FS ، 5 ٪ ≥10.0kn	△ 1≤7 مم ، FS ، 5 ٪ = 10.6kn	يمر
7.2.1	قوة الانزلاق	1mm≤ △ 2≤2mm ، FS ، 5 ٪ ≥15.0kn	fs = 30kn ، △ 2˂1mm	يمر
7.2.2	قوة الفشل	FF ، 5 ٪/γR2 ≥20.0kn	FF ، 5 ٪/γR2 = 24.4kn	يمر

في ظل الظروف العادية ، من الصعب الوصول إلى درجة B ، لكننا وصلنا.

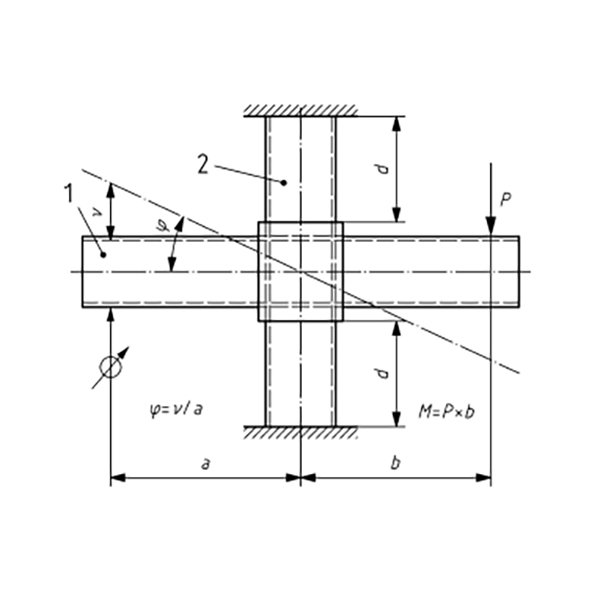

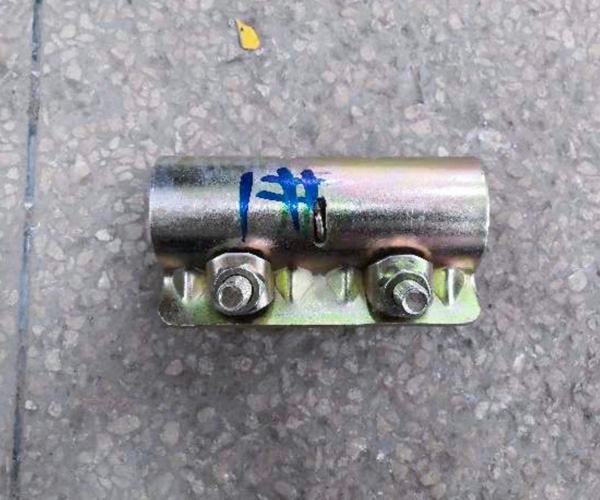

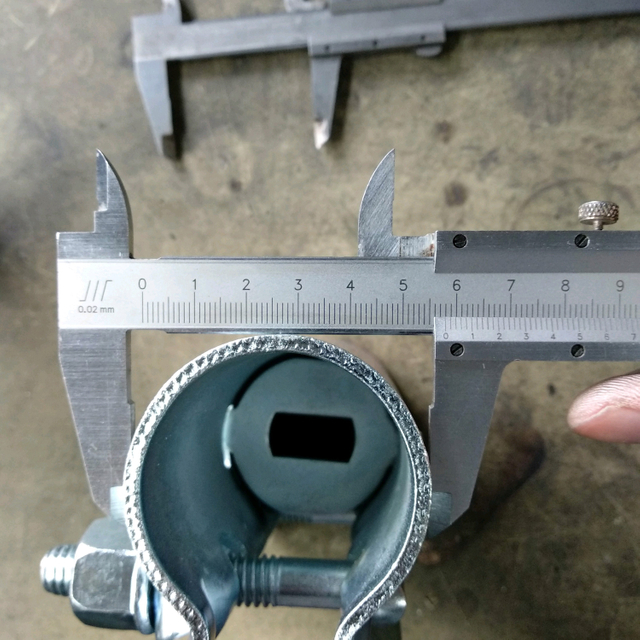

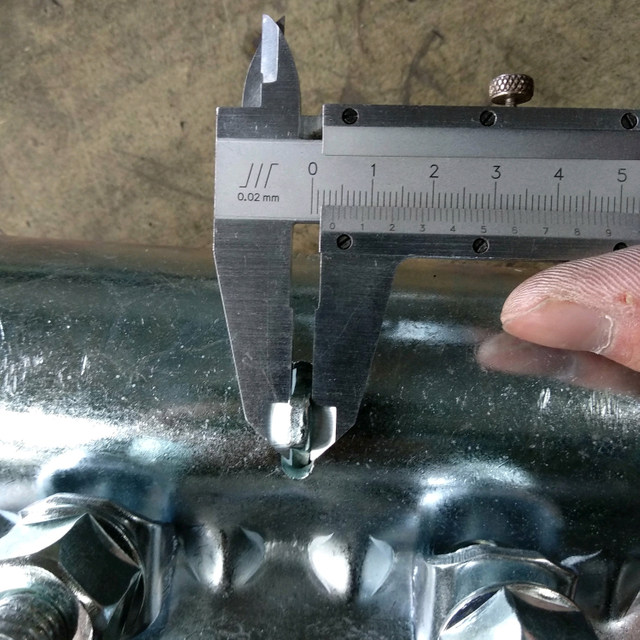

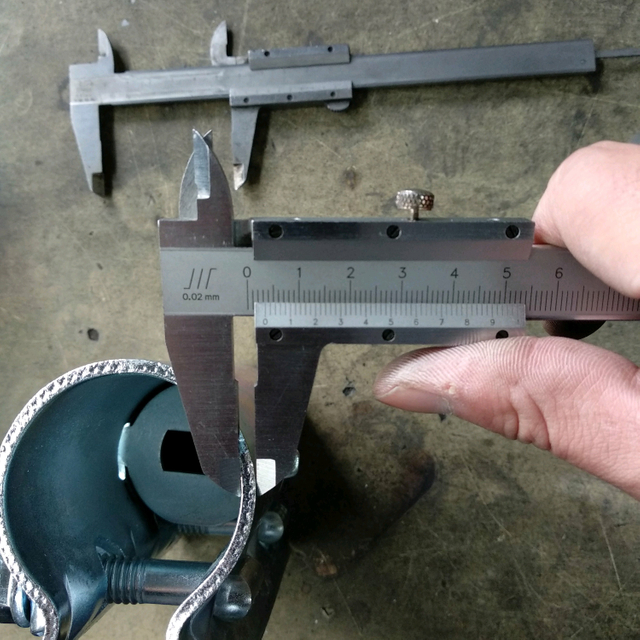

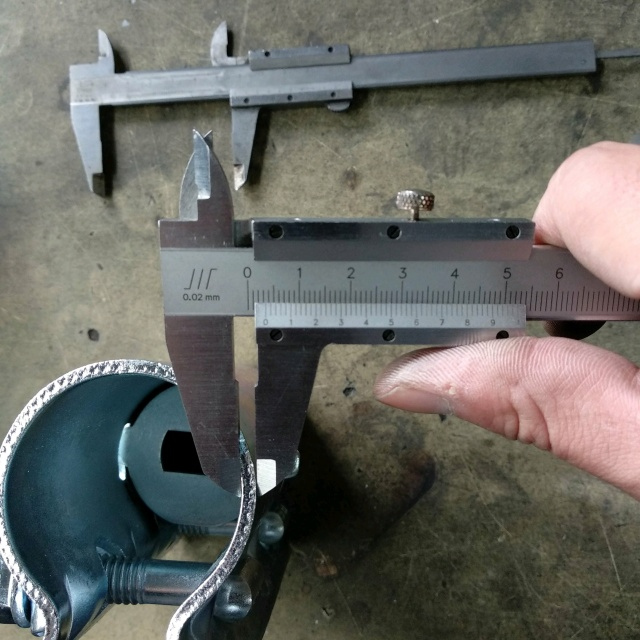

مضغوط مقرنة الأكمام

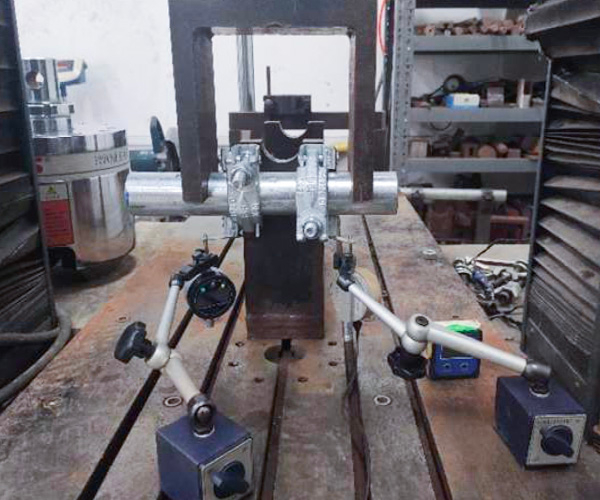

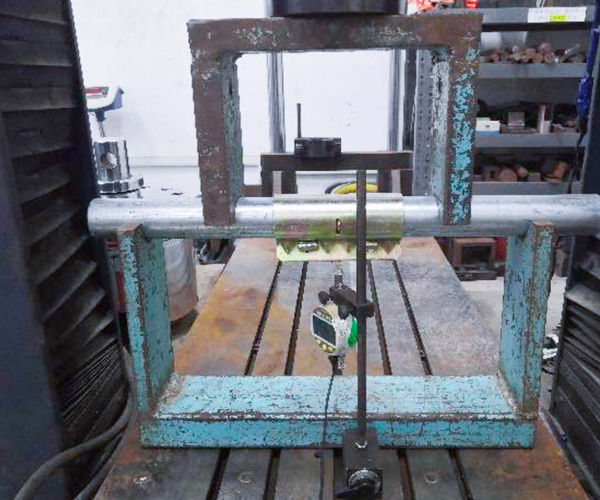

في الاختبار
بعد الاختبار

ملخص النتائج:

لا.	اختبار البند	طريقة الاختبار
1	مقاومة لحظة الانحناء	EN 74-1: 2005 البند 7.4.3
2	قوة الانزلاق	EN 74-1: 2005 البند 7.2.1

نتائج الاختبار:

اختبار البند

نتيجة الاختبار

متطلبات الاختبار

(مقرنة الأكمام ، الفئة ب)

خاتمة

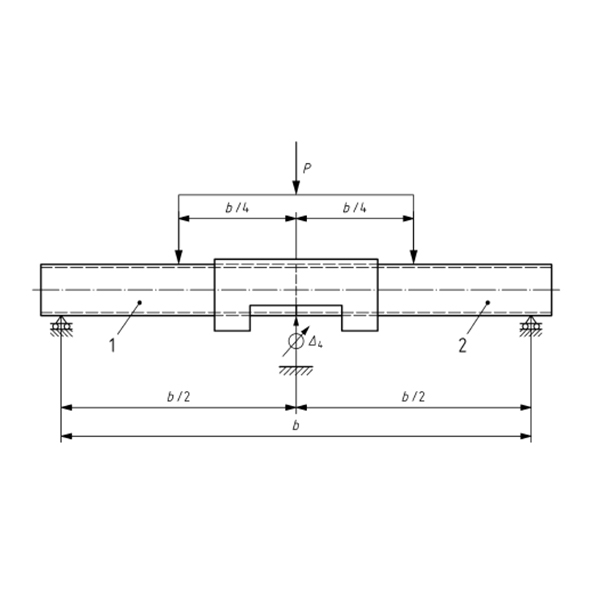

مقاومة لحظة الانحناء

△ 4= 5mm ، m b ، 5 ٪ = 1.43knm

△ 4= 5mm ، M B ، 5 ٪ ≥1.4knm

يمر

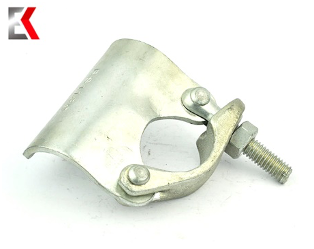

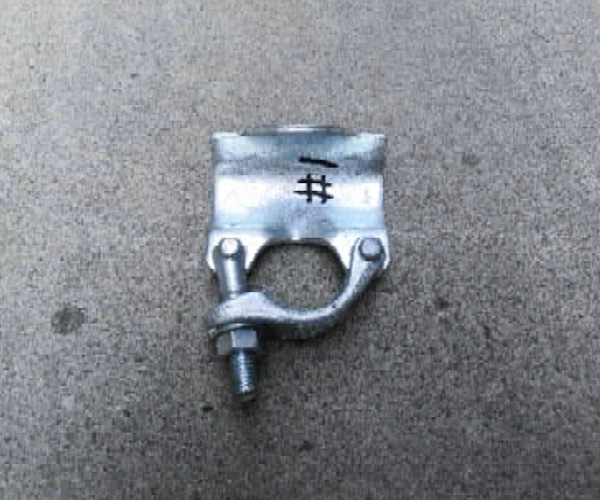

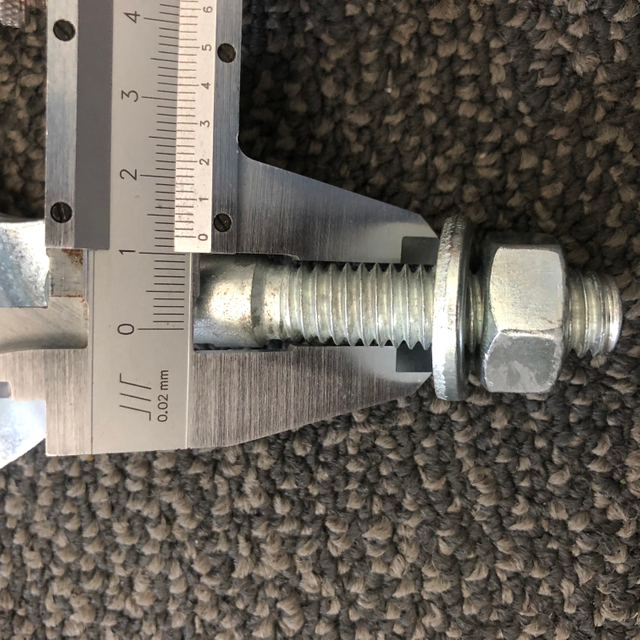

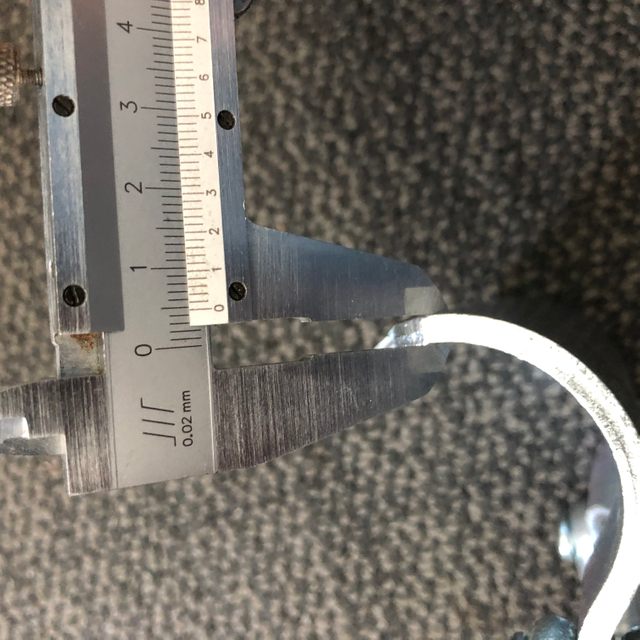

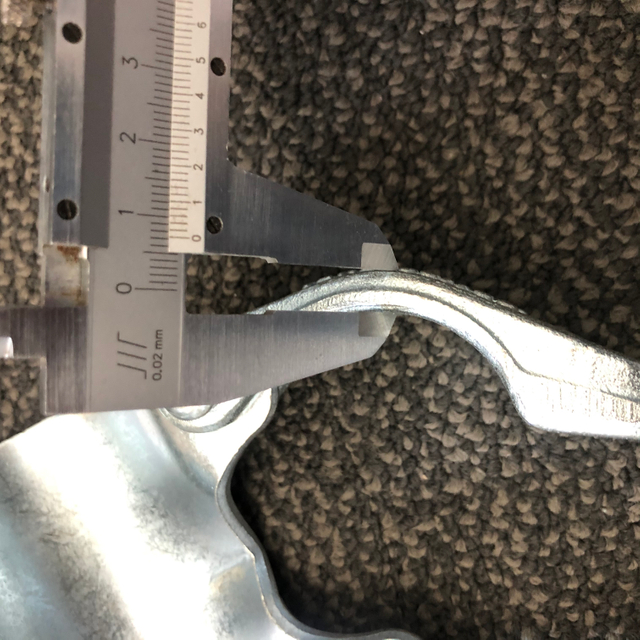

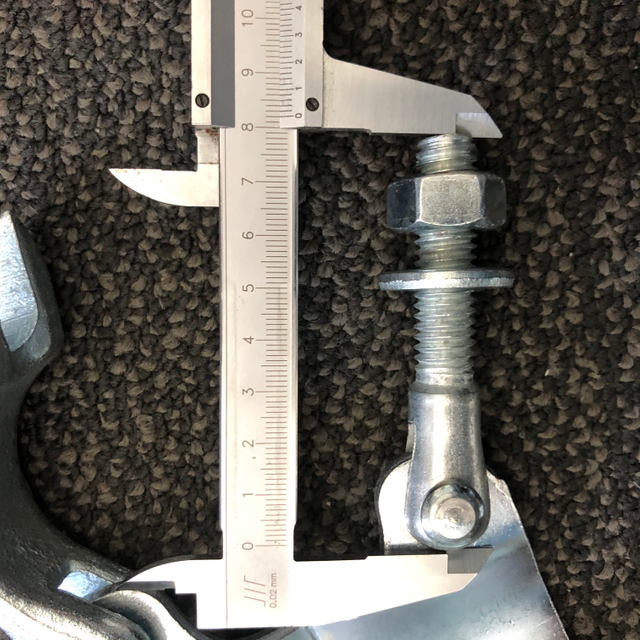

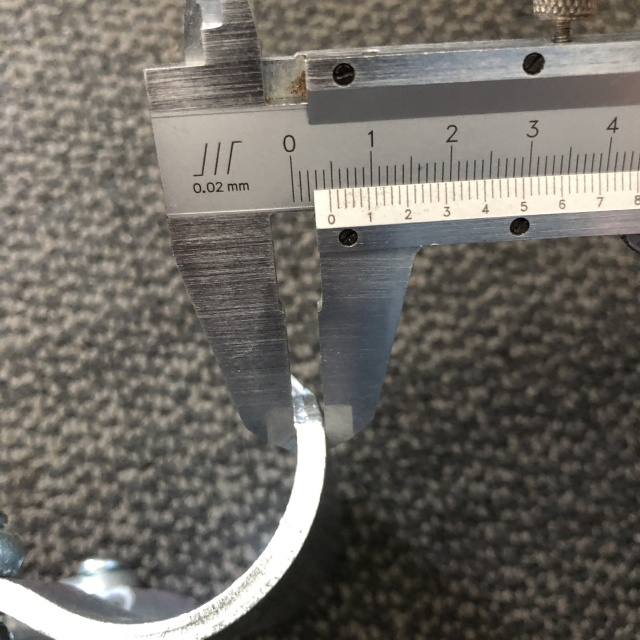

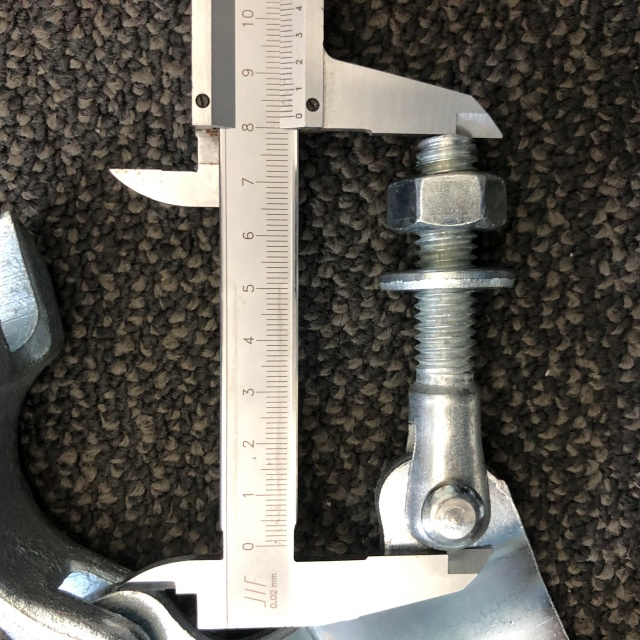

Putlog / ropover joupler

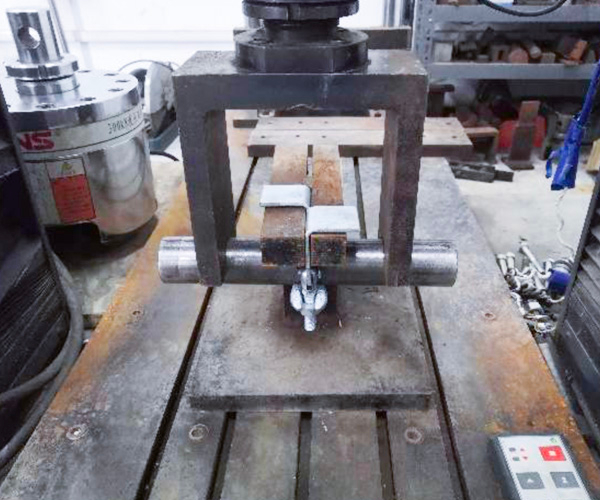

في الاختبار
بعد الاختبار

ملخص النتائج:

لا.	اختبار البند	طريقة الاختبار
1	انزلاق المقاومة	BS 1139-2.2: 2009+A1: 2015 الفقرة 7 & Annex A.2

نتائج الاختبار:

اختبار البند	نتيجة الاختبار	متطلبات الاختبار	خاتمة
انزلاق المقاومة	1mm≤ △ 2≤2mm ، FS ، 5 ٪ = 1.83kn	1mm≤ △ 2≤2mm ، FS ، 5 ٪ ≥1.04kn	يمر

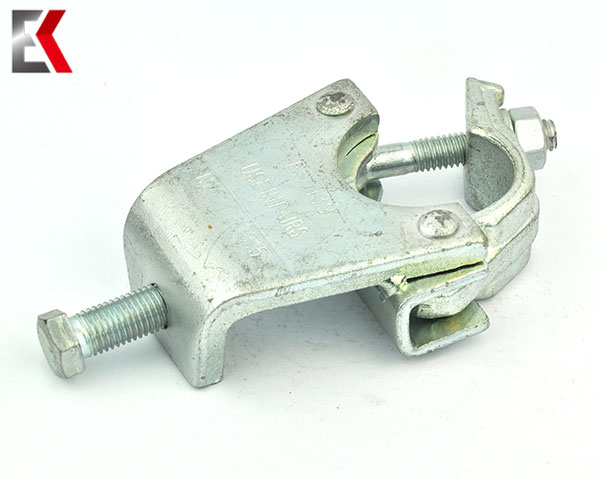

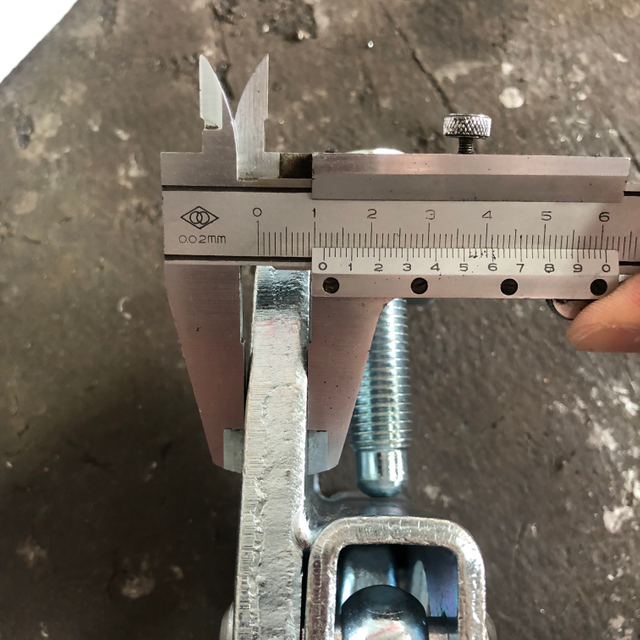

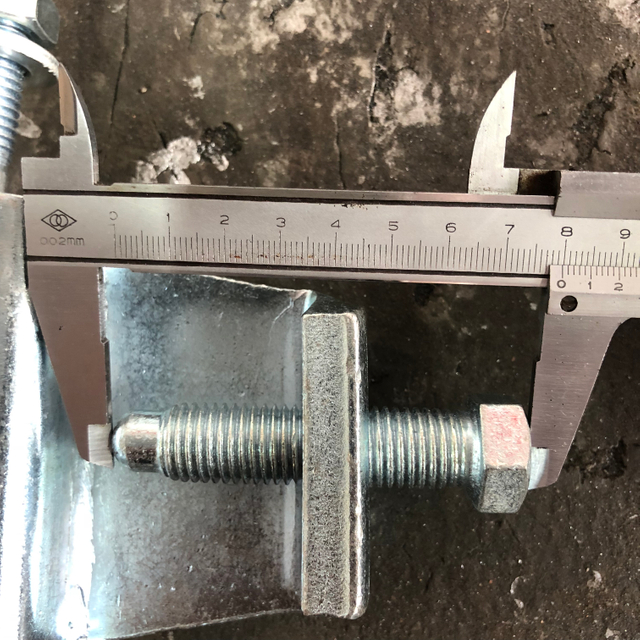

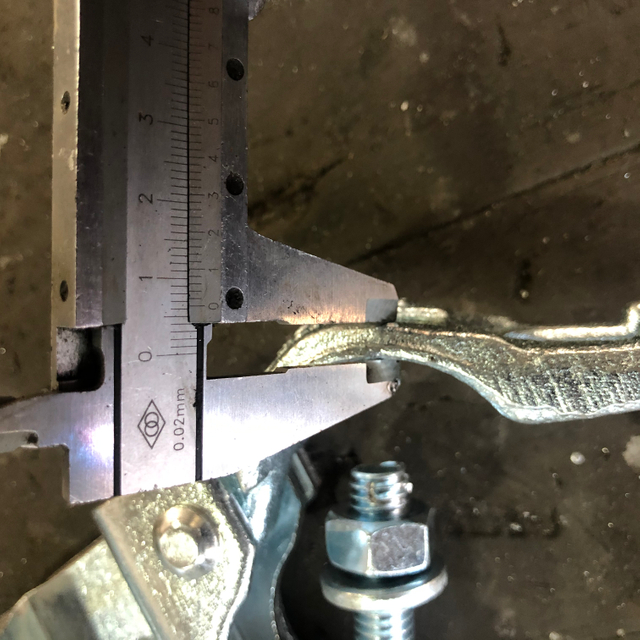

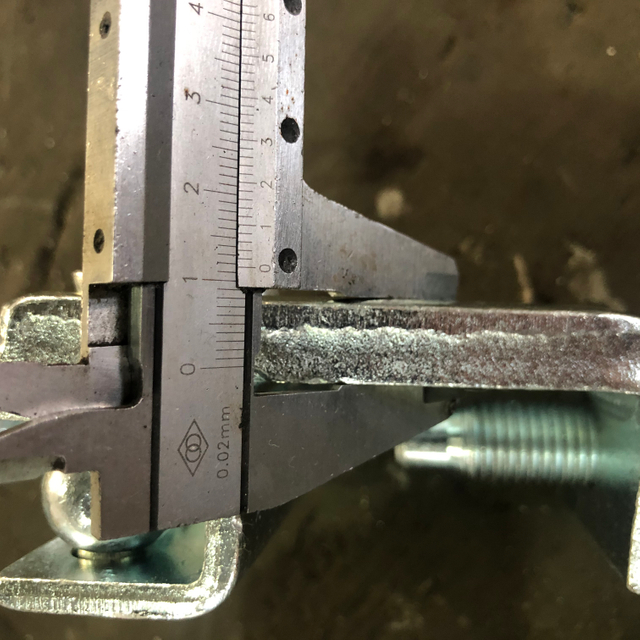

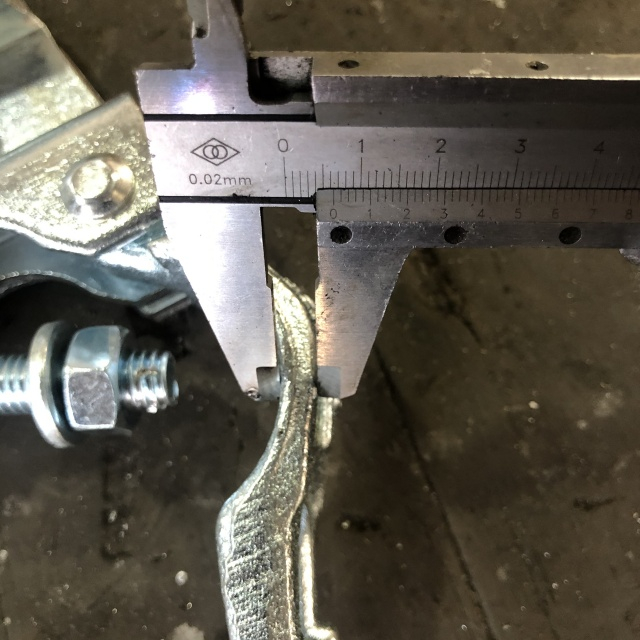

مقرنة العارضة / الجاذبية

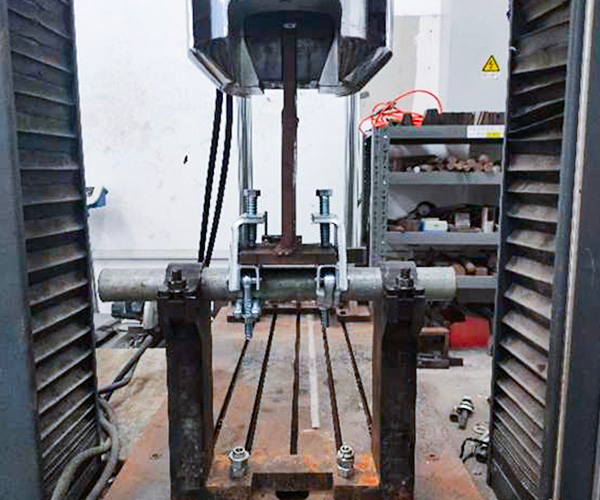

في اختبار (اختبار القوة)
في الاختبار (اختبار الانزلاق على طول الأنبوب)
في الاختبار (اختبار الانزلاق على طول أنبوب شفة)

ملخص النتائج:

لا.	اختبار البند	طريقة الاختبار
1	اختبار القوة	AS/NZS 1576.2: 2016 التذييل L
2	اختبار الانزلاق على طول الأنبوب	AS/NZS 1576.2: 2016 التذييل م
3	اختبار الانزلاق على طول الأنبوب شفة	AS/NZS 1576.2: 2016 التذييل ن

نتائج الاختبار:

جملة الاختبار	اختبار البند	متطلبات الاختبار	نتيجة الاختبار	خاتمة
التذييل ل	اختبار القوة	P = 30.0kn ، لا يجب أن تظهر المشبك الشفة أي مجموعة دائمة	p = 30.0kn ، لم يظهر المشبك الشفة أي مجموعة دائمة	يمر
التذييل م	اختبار الانزلاق على طول الأنبوب	p = 12.5kn ، الانزلاق ≤ 6mm	P = 12.5kn ، slippage <6mm	يمر
التذييل ن	اختبار الانزلاق على طول الأنبوب شفة	p = 12.5kn ، الانزلاق ≤ 6mm	P = 12.5kn ، slippage <6mm	يمر

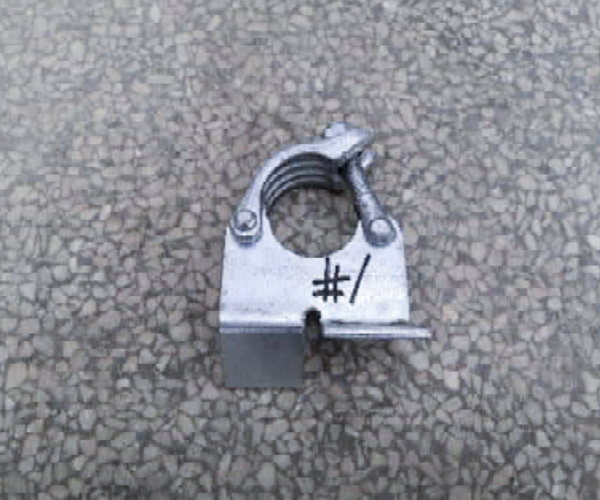

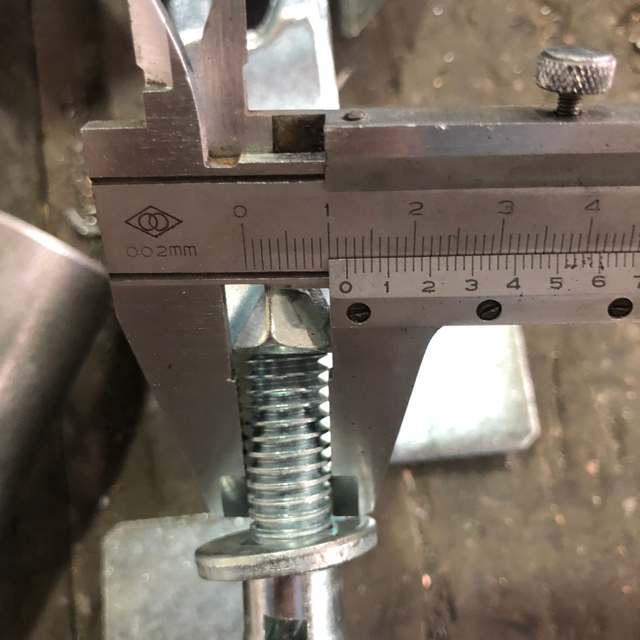

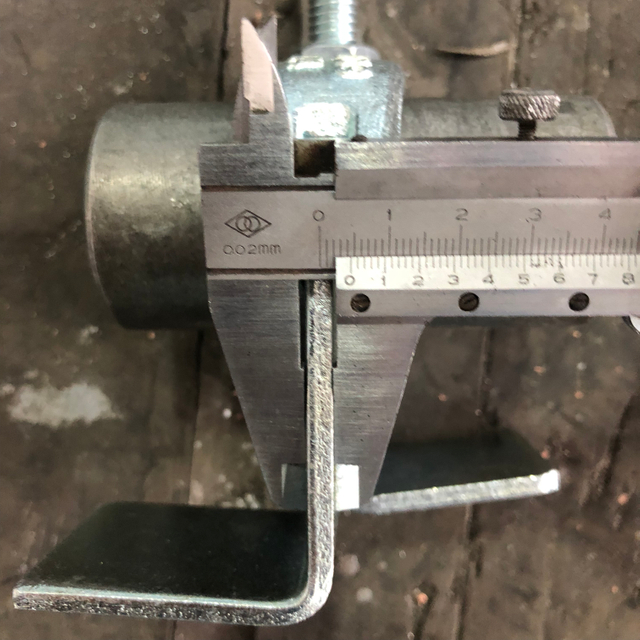

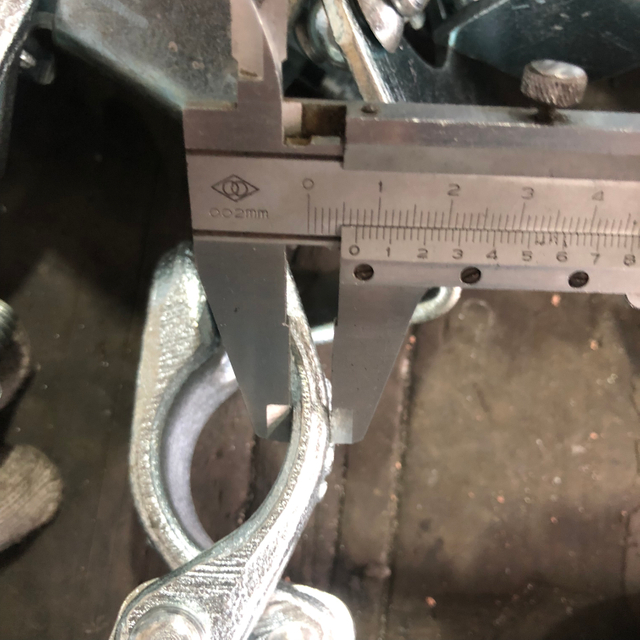

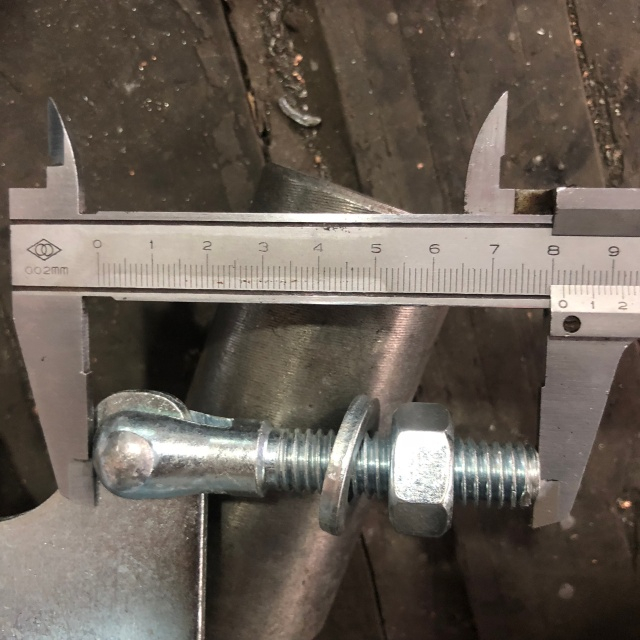

مجلس الاحتفاظ المشبك

في الاختبار
بعد الاختبار

ملخص النتائج:

لا.	اختبار البند	طريقة الاختبار
1	قوة الفشل	مع الإشارة إلى EN 74-1: 2005

نتائج الاختبار:

اختبار البند	نتيجة الاختبار
اختبار البند	1#	3#	3#	4#	5#	FP ، 5 ٪/γR2
قوة الفشل (KN)	42.84	38.89	43.60	42.91	40.79	29.8

صانعة السقالات تصنيع

نظرًا لأن شركة Scaffold Acpler Manufaction في الصين ، تحتوي EK Scaffolding على معدات الإنتاج المتقدمة للمقرنات المزورة والقرطات المضغوطة-
جميع كولبرز السقالات المزورة يستخدمون الفرن الكهربائي عالي التردد لتسخين مواصفات مختلفة من الفولاذ الهيكلي إلى 950-1050 من ولاية أوستنيت ، بعد 4000 كيرن مرة واحدة لمحسنات تنظيمها ، وذلك.

اقرأ المزيد

كتيب مقرنة السقالات

هنا كتيب من منتجات مقرنة Scaffolding EK. يمكنك رؤية الصب والاقتران الخاص على شكل خاص ، ومقرن مضغوط ، ومقرن سقالة الأكمام ومنتجات السقالات ذات الأكمام الأخرى من هذا الكتيب.

تحميل

لماذا تختار مقرنات سقالة EK

EK Scaffolding Company هي شركة تصنيع سقالة في الصين بدأت مع مقرنات. لدينا 14 سنة من الخبرة في هذه الصناعة سقالة. قيم سقالات EK هي خدمة مهنية وضمان الجودة والتسليم السريع.
