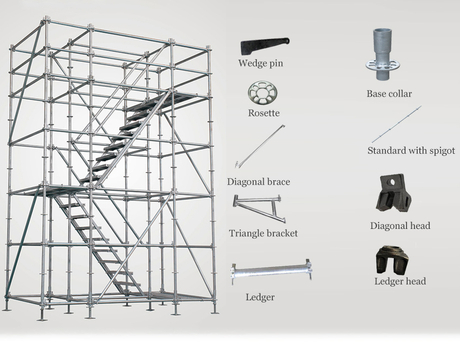

يتكون نظام السقالات ذات القفل الحلقي من عدة مكونات رئيسية، بما في ذلك معايير القفل الحلقي، والدفاتر، والأقواس القطرية، وألواح المشي للسقالات، والرافعات ذات الرأس U، والرافعات الأساسية، والدعامات، والسلالم. يمكن توصيل هذه المكونات معًا بشكل آمن باستخدام آلية القفل. سيوفر هذا الدليل مقدمة تفصيلية لكل قطعة من نظام السقالات ذات القفل الحلقي.

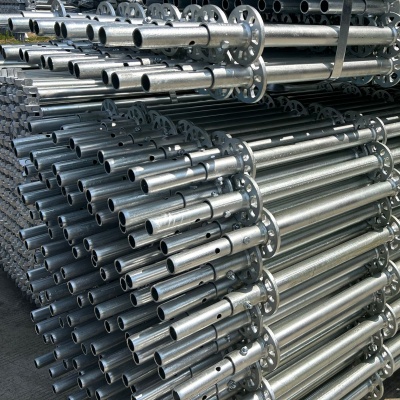

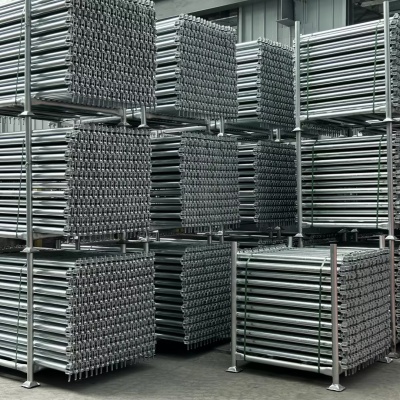

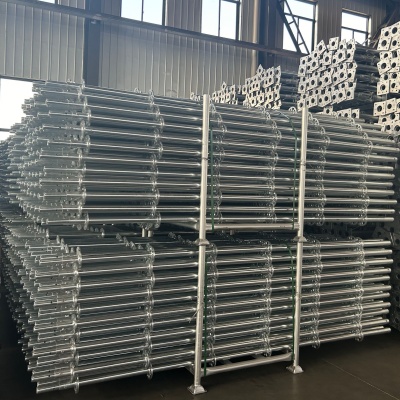

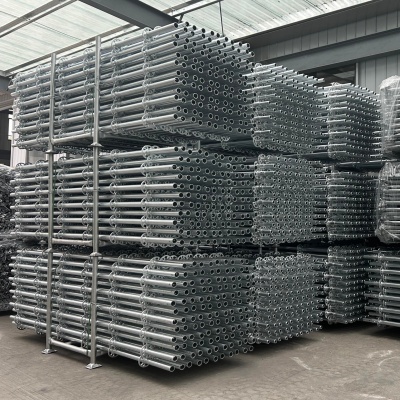

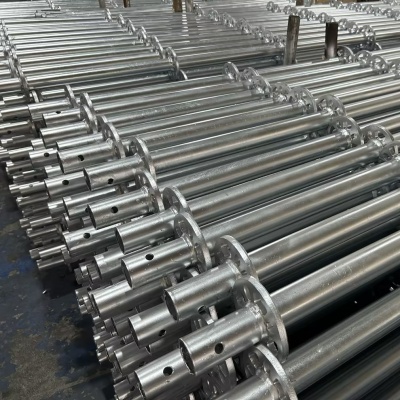

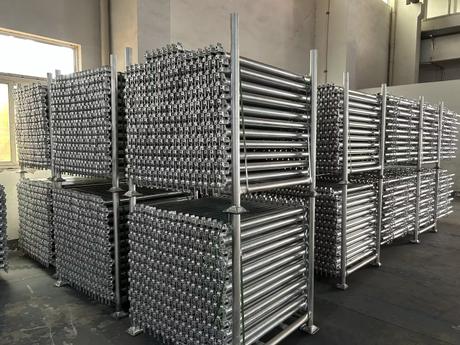

معايير Ringlock هي مكونات الدعم الرأسي لنظام السقالات. يحتوي كل معيار من معايير Ringlock على عقد سقالات دائرية ملحومة بفواصل زمنية تبلغ 500 مم، وتستخدم لتوصيل المكونات مثل دفاتر Ringlock والأقواس القطرية ذات القفل الحلقي. ترتبط معايير Ringlock باستخدام موصلات داخلية. نحن نقدم نوعين من معايير Ringlock: مع وبدون موصلات داخلية.
المواصفات القياسية:
الطول: الأطوال الشائعة هي 0.5 متر، 1 متر، 1.5 متر، 2 متر، 2.5 متر، 3 أمتار.
المواد: الفولاذ عالي القوة Q235 أو Q345
القطر: 48.3 ملم
المعالجة السطحية: المجلفن
Ringlock قياسي بدون حنفية
Ringlock قياسي مع حنفية

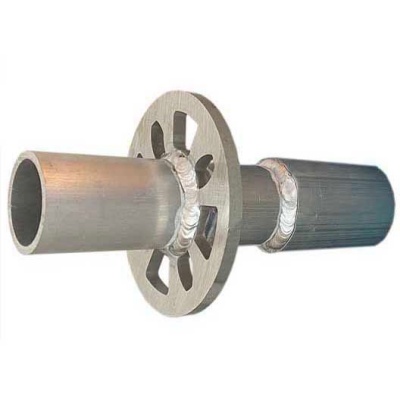

يعد طوق قاعدة Ringlock مكونًا أساسيًا في نظام السقالات Ringlock. يتكون من عقدة دائرية، وأنبوب بقطر داخلي 48.3 مم (للاتصال بمقبس القاعدة)، وأنبوب خارجي 57 مم (للاتصال بمعيار Ringlock). يتم استخدامه عادةً لتوصيل معيار Ringlock والمقبس الأساسي، مما يضمن أساسًا ثابتًا للسقالات.
مواصفات طوق القاعدة:
الأبعاد: تشمل الأحجام الشائعة 240 مم و430 مم؛ الأحجام المخصصة متاحة أيضًا عند الطلب.
الوزن: حوالي 2-3 كجم
المواد: الفولاذ عالي القوة Q235 أو Q345
المعالجة السطحية: المجلفن

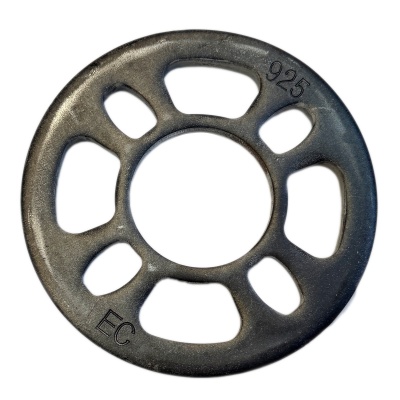

تعد وردة Ringlock مكونًا مهمًا للوظائف الرأسية في نظام السقالات ذات القفل الحلقي. إنه ملحوم بمعيار Ringlock ويتصل بمكونات مثل دفاتر Ringlock والأقواس القطرية ذات القفل الحلقي وأقواس Ringlock. تحتوي وردة القفل الحلقي على ثمانية ثقوب، مما يسمح بالتوصيل في ثمانية اتجاهات، مما يتيح التجميع المرن لأنظمة السقالات بأشكال مختلفة.
مواصفات الوردة:
سمك الجدار: 8-10 ملم
القطر: 120 ملم
المواد: Q235 أو Q345 ألواح فولاذية عالية القوة
المعالجة السطحية: المجلفن

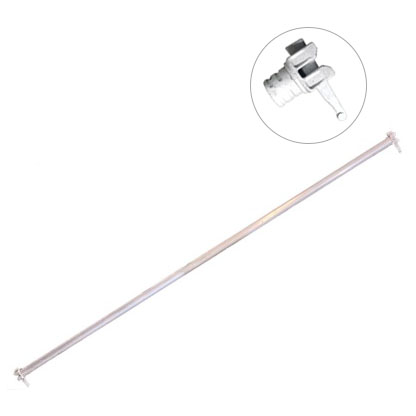

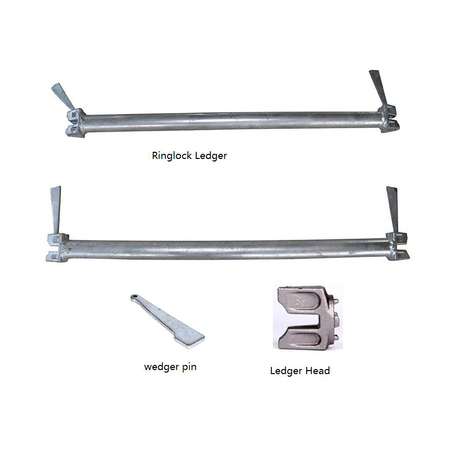

إن دفتر الأستاذ ذو القفل الحلقي هو مكون دعم أفقي في نظام السقالات ذات القفل الحلقي، ويستخدم لربط المعايير وبناء إطار نظام القفل الحلقي، مما يحسن مقاومة السقالات للتشوه. يحتوي دفتر الأستاذ ذو القفل الحلقي على رؤوس عارضة ملحومة في كلا الطرفين، والتي يمكن إدخالها بسرعة في وردة القفل الحلقي وتثبيتها على معيار القفل الحلقي. هذه الطريقة تجعل عملية تركيب نظام السقالات أسرع وأكثر كفاءة.
مواصفات دفتر الأستاذ:
الطول: تشمل الأطوال الشائعة 0.3 م، 0.6 م، 0.9 م، 1.2 م، 1.5 م، 1.8 م، و2.5 م.
القطر: 48.3 ملم
المواد: الفولاذ عالي القوة Q235 أو Q345
المعالجة السطحية: المجلفن

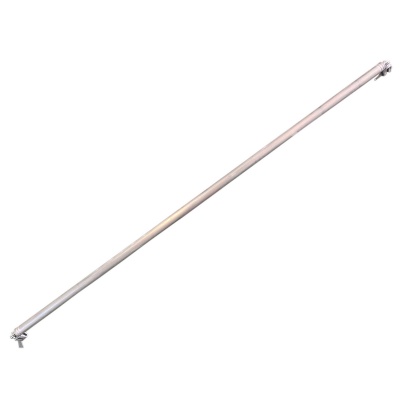

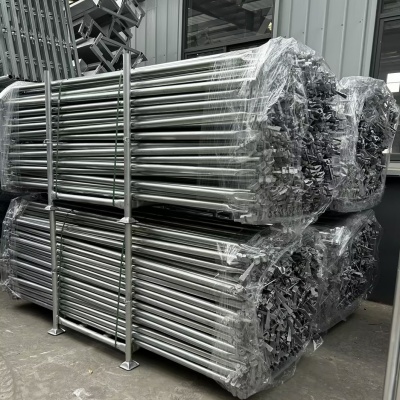

تُستخدم الأقواس القطرية Ringlock لتوصيل دفاتر Ringlock ومعايير Ringlock قطريًا. من خلال استخدام عقد دعم مختلفة، فإنها تشكل نظام دعم ثلاثي أقوى، مما يعزز قوة واستقرار نظام السقالات. يتم لحام طرفي دعامة Ringlock القطرية بهياكل على شكل إسفين يمكن إدخالها مباشرة في وردة Ringlock وفقًا لمعيار Ringlock.
مواصفات الدعامة القطرية:
الطول: من 1 متر إلى 3 أمتار، يتم تخصيصه بشكل عام وفقًا لطول معيار Ringlock ودفتر الأستاذ.
القطر: 48.3 ملم
المواد: الفولاذ عالي القوة Q235 أو Q345
المعالجة السطحية: المجلفن

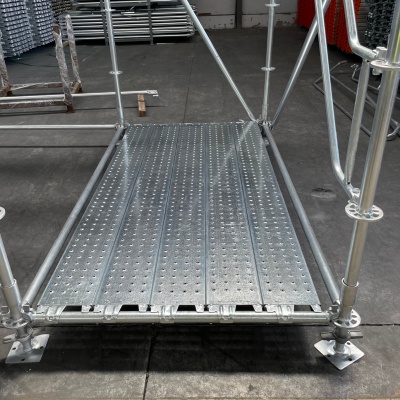

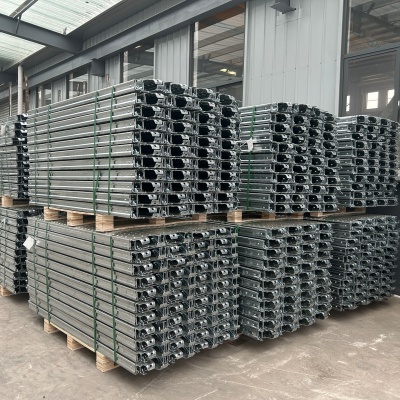

ألواح المشي الخاصة بالسقالات، والتي تعمل كمنصة العمل الرئيسية لنظام السقالات ذات القفل الحلقي، عادة ما تكون مصنوعة من الفولاذ أو الألومنيوم. إنها تتطلب معالجة مضادة للانزلاق ومضادة للتآكل على السطح وتمتلك قدرة تحمل عالية وسطحًا غير قابل للانزلاق. تم تجهيز ألواح المشي الخاصة بالسقالات بخطافات أمان في كلا الطرفين لتثبيتها بشكل آمن على دفاتر ذات قفل حلقي، مما يضمن سلامة العمال واستقرار المنصة.
مواصفات لوحة المشي:
الطول: متوفر بأطوال مختلفة، عادة من 1 متر إلى 3 أمتار.
العرض: 0.3 متر إلى 0.5 متر
المواد: الفولاذ عالي القوة Q235 أو Q345
المعالجة السطحية: مجلفن، بتصميم مثقوب مضاد للانزلاق للتصريف وخصائص مضادة للانزلاق ومضادة للتآكل.

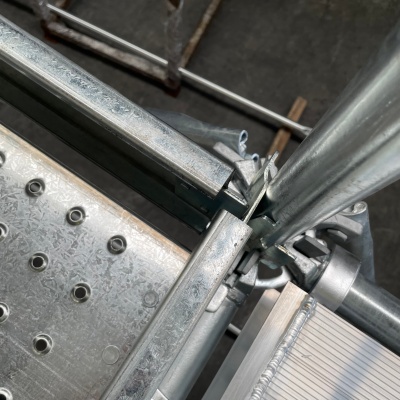

ألواح Ringlock toe عبارة عن حواجز رأسية مثبتة على جوانب منصات السقالات أو المناطق المفتوحة. من خلال التصميم المتشابك، فإنها تحيط بمنطقة المنصة، مما يمنع الأدوات والمعدات من السقوط من المنصة، وبالتالي توفير حماية سلامة إضافية للعمل على ارتفاعات على السقالات.
مواصفات لوح أصابع القدم:
الطول: 0.4 متر - 3 متر
العرض: 152 ملم
المواد: الفولاذ عالي القوة Q235 أو Q345
المعالجة السطحية: المجلفن

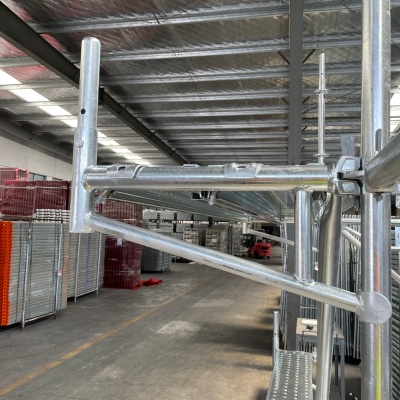

تعتبر Ringlock Brackets أدوات أساسية لتمديد منصات العمل أو منصات الوصول بأمان. يتيح استخدام دعامات Ringlock هذه للتواصل مع معايير Ringlock ودفاتر الأستاذ أن تمتد ألواح المشي للسقالات إلى ما هو أبعد من الإطار الرئيسي، مما يوفر للعمال مساحة إضافية مهمة للوقوف أو تخزين الأدوات والمواد الضرورية على طول الحواف.
مواصفات القوس:
الأبعاد: الحجم القياسي هو 300 مم × 200 مم
المواد: الفولاذ المجلفن Q235
المعالجة السطحية: المجلفن

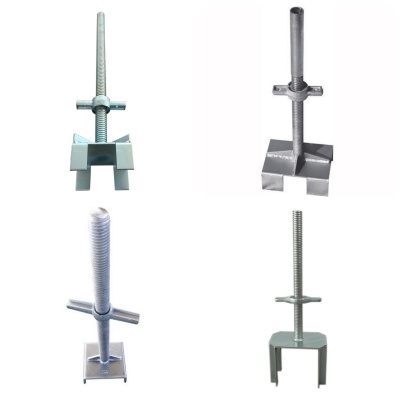

يتم تثبيت مقبس الرأس U في الجزء العلوي من السقالة ويمكن تعديل ارتفاعه، ويستخدم لدعم العوارض. يسمح بتعديلات الارتفاع الدقيقة أثناء البناء.
مواصفات مقبس الرأس U:
الأبعاد: الارتفاع قابل للتعديل عادة بين 300 ملم و600 ملم.
الوزن: حوالي 7-10 كجم.
المواد: فولاذ عالي القوة.
المعالجة السطحية: المجلفن.

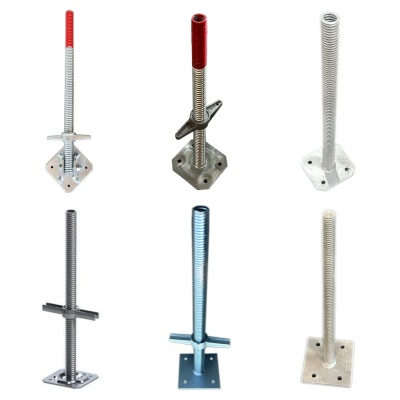

يتم تثبيت الرافعات الأساسية في الجزء السفلي من نظام السقالات لدعمه. يمكن تعديل ارتفاع السقالة عن طريق تدوير الصواميل، كما توفر الرافعات الأساسية استقرارًا للنظام.
مواصفات جاك القاعدة:
الارتفاع: 300-1500 ملم
لوحة القاعدة: 300-500 مم
المواد: فولاذ Q235
معالجة السطح: مجلفن، مطلي

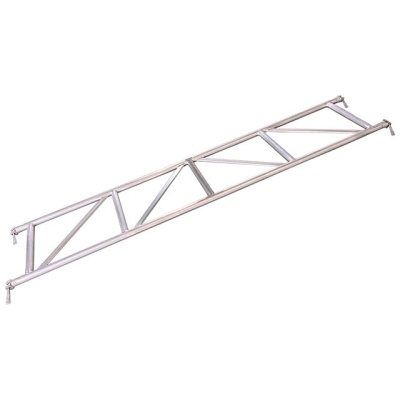

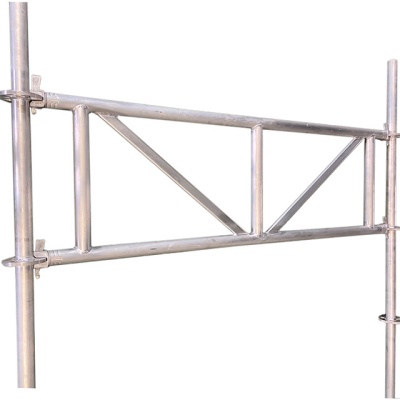

يعتبر Ringlock truss مكونًا أفقيًا لنظام السقالات Ringlock، ويتكون من قضبان فولاذية متعددة تشكل هيكلًا مثلثيًا مستقرًا. إنه يوفر قدرة تحمل أكبر مقارنة بدفاتر Ringlock.
مواصفات رينغلوك تروس:
الحجم: 1-3 متر
الوزن: حوالي 10-15 كجم
المواد: الفولاذ Q235 أو Q345

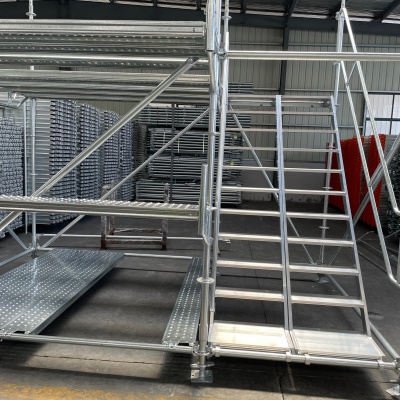

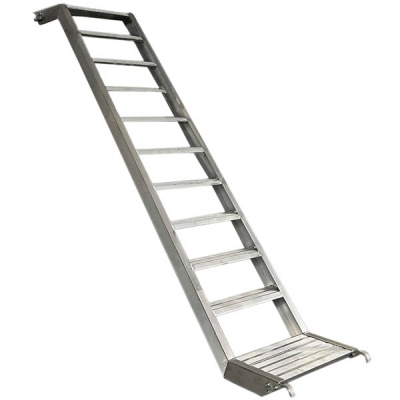

يمكن توصيل سلالم السقالات مباشرة بنظام السقالات، والتكامل بسلاسة مع هيكل السقالات لإنشاء وصول متعدد المستويات. إنها تتميز بالمنصات، وأقسام السلالم، ونقاط الدخول والخروج المريحة، مما يوفر وصولاً آمنًا للعمال.
مواصفات سلم السقالات:
الأبعاد: الارتفاعات المشتركة 2 متر و 3 متر.
المواد: سبائك الألومنيوم أو الصلب.
المعالجة السطحية: المجلفن
التعليمات
س: هل المسافة بين الأقراص المستقيمة ثابتة؟
ج: يتم لحام الأقراص المستقيمة على فترات متساوية. التباعد القياسي هو 500 مم (موصى به وفقًا للمعايير الوطنية). بالنسبة للسيناريوهات الخاصة، يمكن تخصيص مسافات 300 مم/600 مم/1000 مم.
س: ما هي مواصفات طول القضبان الأفقية؟ هل يمكن تخصيصها؟
ج: الأطوال الشائعة للقضبان الأفقية هي: 0.5 م، 1.0 م، 1.5 م، 2.0 م، 2.5 م، و3.0 م لتلبية متطلبات امتداد السقالات المختلفة. يمكن تخصيص الأطوال غير القياسية (مثل 3.5 م و4.0 م).
س: هل يمكن حذف الأقواس القطرية باستخدام القوائم والقضبان الأفقية فقط؟
ج: يُمنع منعا باتا حذف الأقواس القطرية: الأقواس القطرية هي المكونات الأساسية لمقاومة السقالات للإزاحة الجانبية والانقلاب. إن هيكل السقالات الذي يستخدم فقط القوائم والقضبان الأفقية هو 'هيكل إطار صلب' ذو صلابة جانبية سيئة للغاية. تحت أحمال البناء وأحمال الرياح، تكون السقالات معرضة بشدة للانهيار، مما ينتهك معايير السلامة الوطنية.
