دليل استخدام قارنة التوصيل: المقدمة والتطبيق والاحتياطات

قارنات الأكمام هي ملحقات خارجية للسقالات تعمل على تمديد طول أنابيب الصلب للسقالات دون التأثير على الاستقرار الهيكلي للسقالات، وبالتالي توفير الاستمرارية المحورية وقوة التحمل. ستوفر هذه المقالة مقدمة تفصيلية عن قارنات التوصيل وسيناريوهات تطبيقها وكيفية استخدامها بشكل صحيح.

ما هي المقرنات كم؟

تعتبر قارنات التوصيل، والمعروفة أيضًا بالموصلات أو قارنات التوصيل الخارجية، مكونات رئيسية في أنظمة السقالات، وتستخدم لتوصيل أنابيب السقالات بقطر خارجي يبلغ 48.3 مم من طرف إلى طرف. يمكنهم توصيل عمودين عموديًا، أو شريطين أفقيين أفقيًا، أو شريطين قطريين قطريًا. تُصنع قارنات التوصيل الأكمام عادةً من صفائح فولاذية عالية القوة بسمك 4 مم من خلال عمليات الختم أو الحدادة، وتتوافق مع معايير EN74 أو BS139، وتحقق أداء عالي التحمل من الفئة B مع مقاومة للانزلاق تتجاوز 9 كيلو نيوتن.

المواصفات المشتركة

أنواع قارنات التوصيل في السقالات والاختلافات عن قارنات الأكمام

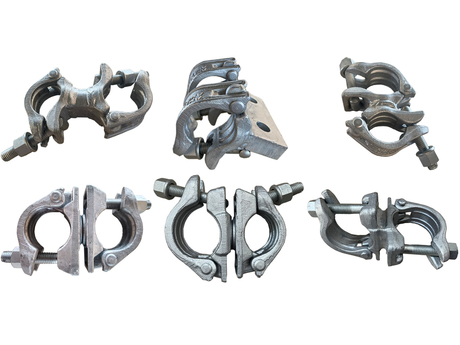

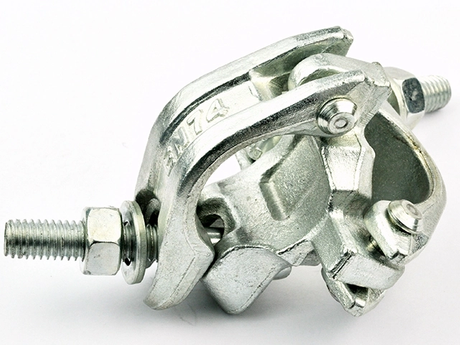

هناك أنواع مختلفة من قارنات التوصيل للسقالات المستخدمة في السقالات، والتي يتم تصنيفها عمومًا على أنها قارنات دوارة وقارنات زاوية قائمة.

ما هي التصنيفات والاختلافات بين قارنات الأكمام؟

قارنة التوصيل ذات الأكمام المختومة: تُعرف أيضًا باسم قارنة التوصيل ذات الأكمام القياسية، وهي قارنة توصيل خفيفة الوزن واقتصادية مصنوعة من ألواح فولاذية عالية القوة من خلال الختم، مما يوفر اتصالات شاملة للأساسات.

قارنة التوصيل ذات الأكمام المطروقة: تُعرف أيضًا باسم وصلة الأكمام للخدمة الشاقة، وهي مناسبة للتطبيقات ذات الأحمال العالية وتعد خيارًا مثاليًا لبيئات البناء القاسية.

بالإضافة إلى ذلك، وفقًا للمعايير، يمكن تقسيم قارنات التوصيل إلى قارنات جلبة قياسية بريطانية وقارنات جلبة EN74 فئة B.

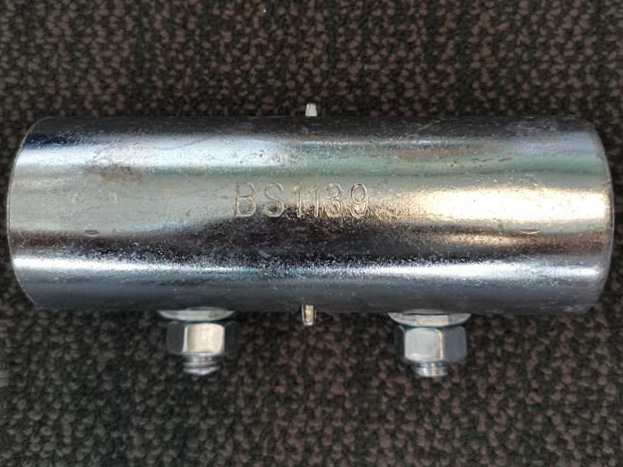

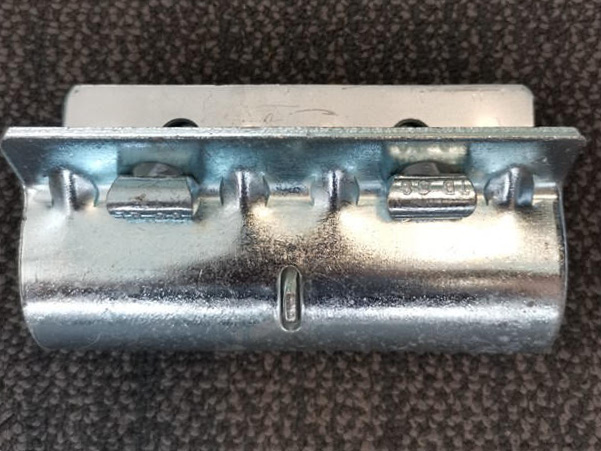

قارنات التوصيل ذات الأكمام القياسية البريطانية: نوع قياسي مستخدم على نطاق واسع.

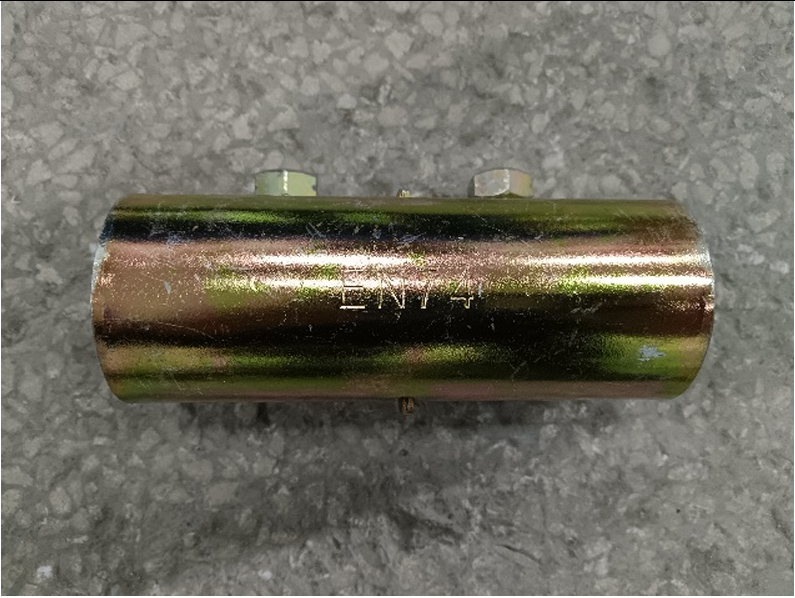

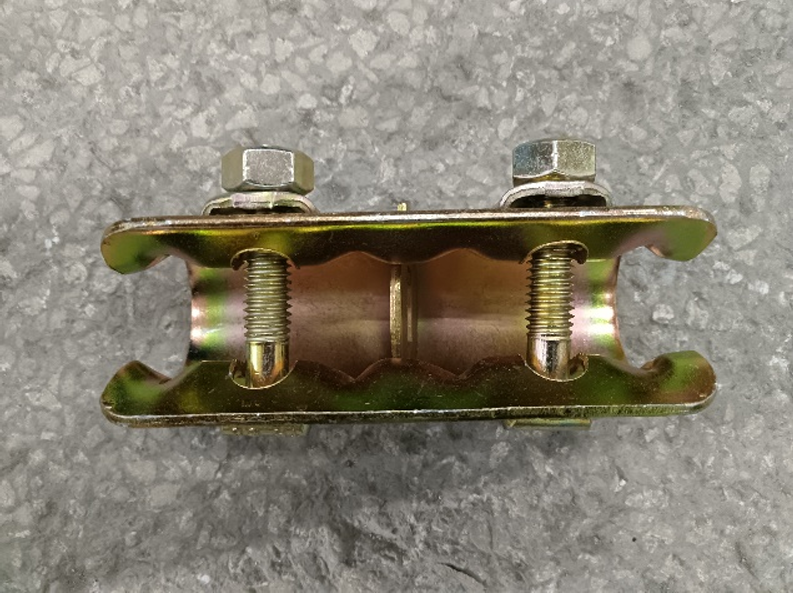

قارنات التوصيل ذات الأكمام من الفئة B EN74: قارنات ذات أداء أعلى ضد الانزلاق وقدرة تحمل أعلى مقارنة بقارنات التوصيل من الفئة A.

تم تصميم جميع الموديلات خصيصًا لأنابيب الصلب للسقالات بقطر خارجي يبلغ 48.3 ملم، مما يضمن إمكانية التبديل السلس في مواقع البناء.

ما هي مزايا قارنات الأكمام؟

الطول الممتد: يمكن لقارنات الأكمام تمديد طول أنابيب السقالات دون إضافة هياكل دعم إضافية.
الاستقرار: يوفر اتصالاً قويًا وآمنًا بين الأنابيب الفولاذية.
براعة: مناسبة لمختلف تكوينات السقالات.
الاقتصاد: بالمقارنة مع ربط عدة أنابيب فولاذية أقصر، فإن استخدام قارنات الأكمام غالبًا ما يكون أكثر فعالية من حيث التكلفة.

أين يمكن استخدام قارنات الأكمام؟

تُستخدم قارنات التوصيل بشكل شائع في المشاريع التي تتطلب طولًا أو ارتفاعًا ممتدًا للسقالات، مثل:
تشييد المباني الشاهقة: في مشاريع تشييد المباني الشاهقة، غالبًا ما تحتاج السقالات إلى تركيبها على ارتفاعات عالية للغاية.
مشاريع صيانة الجسور: في مشاريع صيانة وإصلاح الجسور، يجب أن تمتد السقالات لمسافات طويلة.
المنشآت الصناعية: في البيئات الصناعية التي تحتاج إلى تركيب سقالات لأعمال الصيانة والإصلاح.

كيفية استخدام قارنات الأكمام بشكل صحيح؟

دليل تركيب قارنة التوصيل

1. التحضير: تأكد من أن الأنابيب الفولاذية المراد توصيلها نظيفة وخالية من الحطام، وأن أسطح وصلات الأنابيب ناعمة من أجل ملاءمة محكمة.

2. المحاذاة: قم بمحاذاة الأنابيب الفولاذية من طرف إلى طرف.

3. تركيب قارنة التوصيل: قم بتحريك قارنة التوصيل على الأنابيب الفولاذية المحاذاة.

4. آمن: استخدم مفتاح ربط لربط البراغي لتثبيت القارنة في مكانها، مع عزم دوران يبلغ حوالي 50 نيوتن متر.

5. الفحص: استخدم القوة اليدوية للاختبار والتأكد من توصيل الأنابيب الفولاذية بشكل ثابت وآمن.

احتياطات استخدام قارنة التوصيل

عند استخدام قارنات التوصيل الأكمام، انتبه إلى ما يلي:
التثبيت الصحيح: تأكد من تثبيت قارنات التوصيل الأكمام بشكل صحيح وآمن لمنع وقوع الحوادث.
الفحص المنتظم: قم بفحص قارنات الأكمام بشكل منتظم؛ تحديد ما إذا كان لا يزال من الممكن استخدام قارنات التوصيل البالية أو التالفة.
سعة الحمولة: التزم بدقة بسعة الحمولة الخاصة بمقرنة الأكمام لتجنب التلف الناتج عن التحميل الزائد.

دليل صيانة قارنة التوصيل

تتطلب قارنات التوصيل صيانة وفحصًا دوريًا أثناء الاستخدام. يضمن استبدال القارنات المتضررة بشدة في الوقت المناسب استقرار وسلامة نظام السقالات.

الصيانة:
تحقق بانتظام من حالة خيط البراغي والصواميل للتأكد من أن قارنات الأكمام تعمل بشكل صحيح.
تطبيق مانع الصدأ أثناء التخزين.
قم بالتخزين على رف جاف بعيدًا عن الأرض.

الفحص:
الفحص البصري: التحقق من وجود علامات التآكل أو الصدأ أو التلف.
الاختبار الوظيفي: اختبر وظيفة الاتصال الخاصة بالقارنات للتأكد من أنها تعمل بشكل صحيح.
التنظيف: افحص الوصلات والمنطقة المحيطة بها بحثًا عن الصدأ أو الأوساخ وقم بتنظيفها على الفور.

خاتمة

تعتبر قارنات التوصيل الخاصة بالسقالات مناسبة لمختلف مشاريع السقالات وتستخدم على نطاق واسع في منصات حفر النفط والغاز وبناء المسرح وحواجز الحماية وغيرها من المجالات. الاستخدام السليم وصيانة قارنات التوصيل يمكن أن يطيل عمر الخدمة بشكل فعال.

الأسئلة الشائعة حول قارنة التوصيل

1. ما هي الوظائف الرئيسية لمقرنات الأكمام؟
   يتم استخدام قارنات التوصيل في المقام الأول للتوصيلات من طرف إلى طرف لأنابيب فولاذ السقالات، مما يزيد بشكل فعال من طول وارتفاع أنابيب السقالات دون المساس بالاستقرار الهيكلي.

2. ما هي المعايير التي تلبيها قارنات الأكمام؟
   تتوافق قارنات التوصيل المصنوعة بواسطة سقالات EK مع معايير EN74 Class B وBS1139 ويمكنها تقديم تقارير اختبار SGS.

3. ما هو الفرق بين قارنات الأكمام والمقرنات الداخلية؟
   ترتبط قارنات الأكمام خارجيًا بالأنابيب الفولاذية، مما يوفر صلابة إجمالية أعلى ويتم استخدامها بشكل شائع للأنابيب الفولاذية مقاس 48.3 مم.
   تتصل القارنات الداخلية داخليًا بالأنابيب الفولاذية، مما يؤدي إلى مظهر أنظف وصلابة أقل عند نقطة الاتصال، ولكن مع ثبات أعلى.

4. ما هي مزايا استخدام قارنات الأكمام في مشاريع السقالات؟
   إنها تزيد من طول وارتفاع السقالات، وتحافظ على استقرار نظام السقالات، وتوفر مرونة أكبر في تركيب السقالات وتكوينها.

5. في أي السيناريوهات تكون قارنات التوصيل مناسبة؟
   تتمتع قارنات التوصيل ذات الأكمام بمجموعة واسعة من التطبيقات ويمكن استخدامها في أي سيناريو يتطلب طولًا أو ارتفاعًا ممتدًا للسقالة، مثل تشييد المباني الشاهقة، ومشاريع صيانة الجسور، والمواقع الصناعية مثل منصات حفر النفط والغاز. ويمكن استخدامها أيضًا في بناء المسرح وحماية الدرابزين.

6. كيف يتم تثبيت قارنات التوصيل على الأنابيب الفولاذية للسقالة؟
   قم بمحاذاة طرفي أنبوبين من الصلب للسقالة، وأدخل قارنة التوصيل، ثم أحكم ربط البراغي بمفتاح ربط أو أدخل المسامير للتثبيت الآمن.

7. ما هي احتياطات السلامة التي ينبغي اتخاذها عند استخدام قارنات الأكمام؟
   أولا، التثبيت السليم أمر ضروري. أثناء الاستخدام، يجب التقيد الصارم بتوصيات التحميل الصادرة عن الشركة المصنعة للسقالات وفحص القارنات بانتظام بحثًا عن التآكل أو التلف.

8. ما هي أنظمة السقالات المتوافقة مع قارنات الأكمام؟
   تم تصميم قارنات التوصيل الخاصة بنا بأنابيب فولاذية ذات قطر خارجي 48.3 مم وهي متوافقة مع معظم أنظمة السقالات المعيارية، مثل السقالات القرصية، والسقالات ذات القفل الكوبى، والسقالات سريعة التجميع، وإطارات البوابة. من المهم ملاحظة أن الأنابيب الفولاذية لأنظمة السقالات هذه يجب أن يبلغ قطرها الخارجي 48.3 ملم.

9. هل تقدمون خدمات التخصيص أو تتعاملون مع الطلبات الكبيرة؟
   باعتبارها شركة مصنعة للسقالات، فإن شركة EK للسقالات لديها خط إنتاج خاص بها ويمكنها توفير خدمات التخصيص. ومع ذلك، نحن ندعم فقط الطلبات ذات الحجم الكبير.
